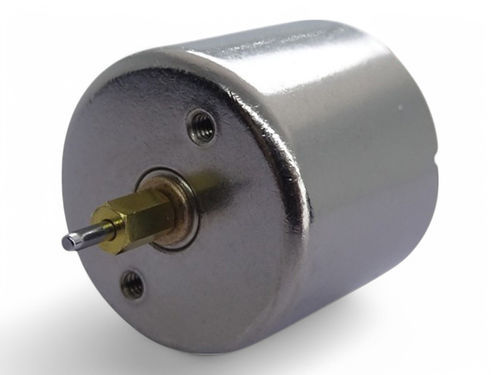

Motor CC A17B-41

18 Vsem núcleopara aplicações médicas

Visão geral A série A17B de motores sem núcleo (diâmetro exterior φ17,4 mm) da C.I. TAKIRON. A série inclui vários sub-modelos (exemplo: A17B-43) utilizados em pequenos dispositivos eléctricos, tais como ventiladores para máscaras eléctricas. As especificações individuais dos modelos (velocidade de rotação, binário, corrente, tensão, resistência terminal, eficiência, potência) são fornecidas por modelo. As páginas de produtos incluem imagens de galeria e um vídeo de produto para modelos representativos. Série de produtos - Modelos e principais especificações (tabela) Modelo | Diâmetro exterior [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência do terminal [Ω] | Velocidade de rotação [r/m] | Corrente sem carga [mA] | Corrente de arranque [mA] | Binário [mN･m] | Eficiência [%] | Saída [W] A17B-43 | 17.4 | 15.8 | 3.7 | 1.50 | 16,140 | 32 | 2,467 | 5.26 | 78.5 | 2.22 A17B-42 | 17.4 | 15.8 | 4.8 | 1.70 | 22,100 | 40 | 2,824 | 5.69 | 77.6 | 3.29 A17B-33 | 17.4 | 15.8 | 4.5 | 1.73 | 18,000 | 40 | 2,601 | 6.02 | 76.7 | 2.84 A17B-28 | 17.4 | 15.8 | 4.8 | 3.69 | 14,000 | 20 | 1,300 | 4.13 | 76.7 | 1.51 A17B-19 | 17.4 | 15.8 | 4.5 | 6.4 | 10,300 | 20 | 703 | 2.77 | 69.1 | 0.75 A17B-18 | 17.4 | 15.8 | 4.5 | 4.7 | 12,100 | 20 | 957 | 3.26 | 73.2 | 1.03 A17B-44 | 17.4 | 18.4 | 12.0 | 7.8 | 17,900 | 15 | 1,535 | 9.63 | 81.2 | 4.52 A17B-41 | 17.4 | 18.4 | 18.0 | 13.4 | 22,300 | 16 | 1,340 | 10.1 | 79.3 | 5.89 A17B-40 | 17.4 | 18.4 | 12.0 | 5.19 | 22,000 | 25 | 2,310 | 11.77 | 80.3 | 6.78 A17B-39 | 17.4 | 18.4 | 7.4 | 2.90 | 18,100 | 20 | 2,550 | 9.8 | 83.1 | 4.65 A17B-37 | 17.4 | 18.4 | 5.5 | 2.09 | 17,850 | 25 | 2,630 | 7.59 | 81.5 | 3.55 A17B-35 | 17.4 | 18.4 | 12.0 | 7.00 | 20,200 | 15 | 1,715 | 9.56 | 82.2 | 5.06 A17B-34 | 17.4 | 18.4 | 9.0 | 4.39 | 19,100 | 20 | 2,050 | 9.05 | 81.2 | 4.52 A17B-30 | 17.4 | 18.4 | 4.5 | 1.45 | 14,500 | 20 | 3,100 | 9.07 | 84.6 | 3.44 A17B-29 | 17.4 | 18.4 | 7.4 | 2.35 | 22,000 | 30 | 3,150 | 9.93 | 81.4 | 5.72 A17B-27 | 17.4 | 18.4 | 4.8 | 1.90 | 17,500 | 25 | 2,535 | 6.51 | 81.1 | 2.98 A17B-26 | 17.4 | 18.4 | 4.8 | 2.28 | 15,000 | 25 | 2,110 | 6.30 | 79.4 | 2.47 A17B-25 | 17.4 | 18.4 | 4.5 | 1.26 | 16,350 | 30 | 3,570 | 9.23 | 82.5 | 3.95 A17B-24 | 17.4 | 18.4 | 4.5 | 1.26 | 15,400 | 27 | 3,571 | 9.82 | 83.4 | 3.96 A17B-23 | 17.4 | 18.4 | 4.5 | 1.28 | 18,400 | 35 | 3,516 | 8.05 | 81.0 | 3.88 A17B-22 | 17.4 | 18.4 | 6.0 | 2.15 | 19,000 | 25 | 2,791 | 8.27 | 82.0 | 4.11 A17B-21 | 17.4 | 18.4 | 4.5 | 1.43 | 16,500 | 26 | 3,147 | 8.06 | 82.6 | 3.48 A17B-20 | 17.4 | 18.4 | 4.5 | 3.4 | 10,600 | 16 | 1,324 | 5.24 | 79.2 | 1.45 A17B-17 | 17.4 | 18.4 | 4.5 | .30 | 13,800 | 21 | 1,500 | 4.54 | 77.7 | 1.64 A17B-16 | 17.4 | 18.4 | 4.5 | 2.0 | 15,100 | 25 | 2,250 | 6.26 | 80.0 | 2.48 A17B-11 | 17.4 | 18.4 | 4.5 | 2.8 | 12,000 | 25 | 1,607 | 5.58 | 76.6 | 1.75 A17B-08 | 17.4 | 18.4 | 4.5 | 2.1 | 12,700 | 24 | 2,143 | 7.09 | 80.0 | 2.36 A17B-07 | 17.4 | 18.4 | 4.5 | 2.5 | 14,000 | 25 | 1,800 | 5.37 | 77.8 | 1.97 Itens personalizáveis

• Pino de chumbo
• Fio de chumbo
• Terminal de aterramento

Notas Os valores das especificações (velocidade de rotação, corrente, binário, eficiência, saída, resistência do terminal, tensão aplicada, dimensões) variam consoante o sub-modelo. Consulte a tabela específica do modelo acima para obter dados numéricos por modelo. caraterísticas / especificações técnicas

• Nome da série: Série A17B
• Fabricante: C.I. TAKIRON Corporation.
• Diâmetro externo típico: 17,4 mm (φ17,4 mm)
• Comprimentos dos modelos: tipicamente 15,8 mm a 18,4 mm, dependendo do modelo
• Tensões aplicadas: variam de ~3,7 V a 18,0 V em todos os modelos
• Resistência do terminal: varia de acordo com o modelo (exemplos: 1,50 Ω a 13,4 Ω mostrados)
• Velocidades de rotação: os modelos abrangem aprox. 6.000 a 22.300 r/m, dependendo do modelo e da voltagem
• Faixa de torque: modelos de ~2,77 a ~11,77 mN-m (por dados listados)
• Eficiência e saída: dependente do modelo (exemplos dados na tabela de modelos)
• Opções personalizáveis disponíveis: pino de chumbo, fio de chumbo, terminal de aterramento
• Mídia: as páginas de modelos incluem imagens de produtos, galeria de miniaturas e vídeo(s) específico(s) do modelo
