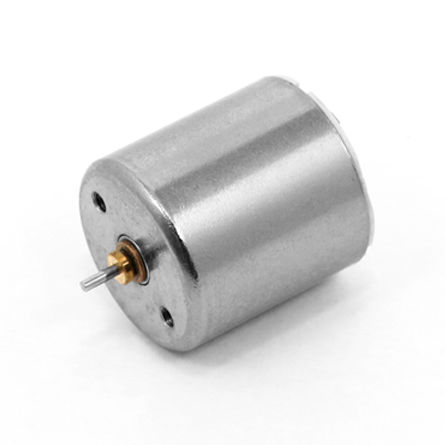

Motor sem núcleo A17B-37

sob medida

Visão geral
Motores sem núcleo série A17B (diâmetro externo φ17,4 mm). A série inclui vários submodelos como A17B-43. Exemplo de aplicação típica: utilizados em pequenos ventiladores elétricos (por ex. máscaras com ventilador) e outros dispositivos compactos.

Galeria (mídia disponíveis)

• Imagem principal do produto e imagens adicionais (fotografias do A17B-43).
• Vídeo do produto demonstrando o motor (MP4).

A17B-43 — Série de produtos / Linha de especificações principais (tabela)
Nome do modelo | Diâmetro externo [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência do terminal [Ω] | Velocidade sem carga [r/min] | Corrente sem carga [mA] | Velocidade de partida [r/min] | Torque [mN·m] | Eficiência [%] | Potência [W]
A17B-43 | 17,4 | 15,8 | 3,7 | 1,50 | 16.140 | 32 | 2.467 | 5,26 | 78,5 | 2,22

Itens personalizáveis

• Pino de saída
• Fio de ligação
• Terminal de aterramento

Notas

• Desenhos gerais e dados CAD estão disponíveis para download nas páginas dos produtos.
• Os vários submodelos da série A17B diferem em comprimento, tensão aplicada e características de desempenho (ver tabelas da série para cada submodelo).

Especificações

• Série: série A17B
• Diâmetro externo: 17,4 mm
• Comprimento típico (ex. A17B-43): 15,8 mm
• Tensão aplicada (ex. A17B-43): 3,7 V
• Resistência do terminal (ex. A17B-43): 1,50 Ω
• Velocidade sem carga (ex. A17B-43): 16.140 r/min
• Corrente sem carga (ex. A17B-43): 32 mA
• Velocidade de partida (ex. A17B-43): 2.467 r/min
• Torque máximo (ex. A17B-43): 5,26 mN·m
• Eficiência (ex. A17B-43): 78,5 %
• Potência (ex. A17B-43): 2,22 W
• Opções personalizáveis: pino de saída, fio de ligação, terminal de aterramento
