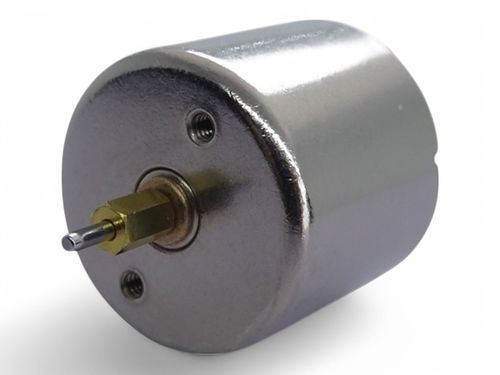

Motor CC A17B-42

4,8 Vsem núcleopequeno

Visão geral A série A17B de motores sem núcleo (diâmetro exterior φ17,4 mm) da C.I. TAKIRON. A série inclui vários sub-modelos optimizados para diferentes tensões, binários e velocidades; alguns sub-modelos (exemplo: A17B-43) são utilizados em aplicações compactas, tais como máscaras equipadas com ventoinhas eléctricas. As páginas dos produtos incluem imagens de alta resolução, vídeos de demonstração (mp4) e tabelas técnicas por modelo. Tabela de séries de produtos Nome do modelo | Diâmetro externo [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência do terminal [Ω] | Velocidade de rotação sem carga [r/m] | Corrente sem carga [mA] | Corrente de inicialização [mA] | Torque de inicialização [mN･m] | Eficiência máxima [%] | Saída máxima [W] A17B-43 | 17.4 | 15.8 | 3.7 | 1.50 | 16,140 | 32 | 2,467 | 5.26 | 78.5 | 2.22 A17B-42 | 17.4 | 15.8 | 4.8 | 1.70 | 22,100 | 40 | 2,824 | 5.69 | 77.6 | 3.29 A17B-33 | 17.4 | 15.8 | 4.5 | 1.73 | 18,000 | 40 | 2,601 | 6.02 | 76.7 | 2.84 A17B-28 | 17.4 | 15.8 | 4.8 | 3.69 | 14,000 | 20 | 1,300 | 4.13 | 76.7 | 1.51 A17B-19 | 17.4 | 15.8 | 4.5 | 6.4 | 10,300 | 20 | 703 | 2.77 | 69.1 | 0.75 A17B-18 | 17.4 | 15.8 | 4.5 | 4.7 | 12,100 | 20 | 957 | 3.26 | 73.2 | 1.03 A17B-44 | 17.4 | 18.4 | 12.0 | 7.8 | 17,900 | 15 | 1,535 | 9.63 | 81.2 | 4.52 A17B-41 | 17.4 | 18.4 | 18.0 | 13.4 | 22,300 | 16 | 1,340 | 10.1 | 79.3 | 5.89 A17B-40 | 17.4 | 18.4 | 12.0 | 5.19 | 22,000 | 25 | 2,310 | 11.77 | 80.3 | 6.78 A17B-39 | 17.4 | 18.4 | 7.4 | 2.90 | 18,100 | 20 | 2,550 | 9.8 | 83.1 | 4.65 A17B-37 | 17.4 | 18.4 | 5.5 | 2.09 | 17,850 | 25 | 2,630 | 7.59 | 81.5 | 3.55 A17B-35 | 17.4 | 18.4 | 12.0 | 7.00 | 20,200 | 15 | 1,715 | 9.56 | 82.2 | 5.06 A17B-34 | 17.4 | 18.4 | 9.0 | 4.39 | 19,100 | 20 | 2,050 | 9.05 | 81.2 | 4.52 A17B-30 | 17.4 | 18.4 | 4.5 | 1.45 | 14,500 | 20 | 3,100 | 9.07 | 84.6 | 3.44 A17B-29 | 17.4 | 18.4 | 4.8 | 1.45 | 14,500? | 20? | 3,100? | 9.07? | 84.6? | 3.44? (Ver linhas de detalhe por modelo acima para valores confirmados) A17B-27 | 17.4 | 18.4 | 4.8 | 1.9 | 17,500 | 25 | 2,535 | 6.51 | 81.1 | 2.98 A17B-26 | 17.4 | 18.4 | 4.8 | 2.28 | 15,000 | 25 | 2,110 | 6.3 | 79.4 | 2.47 A17B-25 | 17.4 | 18.4 | 4.5 | 1.26 | 16,350 | 30 | 3,570 | 9.23 | 82.5 | 3.95 A17B-24 | 17.4 | 18.4 | 4.5 | 1.26 | 15,400 | 27 | 3,571 | 9.82 | 83.4 | 3.96 A17B-23 | 17.4 | 18.4 | 4.5 | 1.28 | 18,400 | 35 | 3,516 | 8.05 | 81.0 | 3.88 A17B-22 | 17.4 | 18.4 | 6.0 | 2.15 | 19,000 | 25 | 2,791 | 8.27 | 82.0 | 4.11 A17B-21 | 17.4 | 18.4 | 4.5 | 1.43 | 16,500 | 26 | 3,147 | 8.06 | 82.6 | 3.48 A17B-20 | 17.4 | 18.4 | 4.5 | 3.4 | 10,600 | 16 | 1,324 | 5.24 | 79.2 | 1.45 A17B-17 | 17.4 | 18.4 | 4.5 | 0.30 | 13,800 | 21 | 1,500 | 4.54 | 77.7 | 1.64 A17B-16 | 17.4 | 18.4 | 4.5 | 2.0 | 15,100 | 25 | 2,250 | 6.26 | 80.0 | 2.48 A17B-11 | 17.4 | 18.4 | 4.5 | 2.8 | 12,000 | 25 | 1,607 | 5.58 | 76.6 | 1.75 A17B-08 | 17.4 | 18.4 | 4.5 | 2.1 | 12,700 | 24 | 2,143 | 7.09 | 80.0 | 2.36 A17B-07 | 17.4 | 18.4 | 4.5 | 2.5 | 14,000 | 25 | 1,800 | 5.37 | 77.8 | 1.97 Itens personalizáveis (série / por modelo)

• Pino de chumbo
• Fio de chumbo
• Terminal de aterramento

Alguns modelos e páginas de produtos relacionados também indicam a disponibilidade de opções de cabeça de engrenagem ou pesos anexados para variantes do tipo vibração (ver linhas de modelos individuais quando especificado). Notas

• Colunas da tabela: Nome do modelo; Diâmetro externo [mm]; Comprimento [mm]; Tensão aplicada [V]; Resistência do terminal [Ω]; Velocidade de rotação sem carga [r / m]; Corrente sem carga [mA]; Corrente de inicialização [mA]; Torque de inicialização [mN･m]; Eficiência máxima [%]; Saída máxima [W].
• As páginas por modelo incluem imagem(ns) principal(is) de alta resolução, imagens de galeria adicionais e um vídeo de demonstração mp4, quando disponível; é fornecido um esboço de desenho/CAD descarregável para alguns modelos relacionados (quando disponível).

caraterísticas / especificações técnicas

• Nome da série: A17B
• Fabricante / Marca: C.I. TAKIRON Corporation
• Diâmetro externo: 17,4 mm (todos os modelos A17B)
• Comprimentos observados: principalmente 15,8 mm e 18,4 mm (varia de acordo com o submodelo)
• Tensão aplicada: modelos disponíveis de cerca de 3,7 V até 18,0 V (varia de acordo com o submodelo)
• Resistência terminal: faixa observada de cerca de 0,30 Ω a 13.4 Ω dependendo do modelo
• Velocidade em vazio: varia de ~6.000 r/m (tipos de vibração com peso) até ~22.300 r/m dependendo do modelo
• Corrente em vazio, corrente de arranque, binário de arranque, eficiência máxima e saída máxima: valores por modelo listados na Tabela de Séries de Produtos acima
• Itens personalizáveis (típicos): Pino de ligação, fio de ligação, terminal de ligação à terra; alguns modelos indicam redutores opcionais ou acessórios específicos para vibrações
