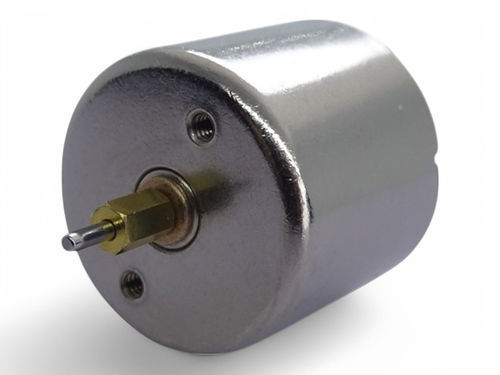

Motor 4,8 V A17B-28sem núcleo
Guardar nos favoritos
Comparar
Características
- Tensão
- 4,8 V
- Construção
- sem núcleo
- Potência
1,51 W
(0 hp)- Intensidade de corrente
20 mA, 1.300 mA
- Torque
0,00413 Nm
(0,003046 ft.lb)- Velocidade de rotação
14.000 rpm
(87.964,5943 rad.min-1)- Diâmetro
17,4 mm
(0,69 in)
Descrição
Visão geral
A série A17B consiste em motores coreless (sem núcleo) com diâmetro exterior de 17,4 mm. A série inclui vários submodelos (por exemplo A17B-43, A17B-42, A17B-33, A17B-28, A17B-19) que variam em comprimento, tensão aplicada recomendada e características eletromecânicas. O submodelo representativo A17B-43 é utilizado em aplicações eletromecânicas compactas, como máscaras com ventilador elétrico e outros pequenos dispositivos. Desenhos dimensionais e dados CAD estão disponíveis para download por modelo.
Especificações do produto A17B-43
Nome do modelo | Diâmetro exterior [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência de terminal [Ω] | Velocidade sem carga [r/m] | Corrente sem carga [mA] | Corrente de partida [mA] | Torque máximo [mN･m] | Eficiência [%] | Potência [W]
A17B-43 | 17.4 | 15.8 | 3.7 | 1.50 | 16,140 | 32 | 2,467 | 5.26 | 78.5 | 2.22
Itens personalizáveis (A17B-43)
Série — Modelos selecionados (excerto)
Nome do modelo | Diâmetro exterior [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência de terminal [Ω] | Velocidade sem carga [r/m] | Corrente sem carga [mA] | Corrente de partida [mA] | Torque máximo [mN･m] | Eficiência [%] | Potência [W]
A17B-43 | 17.4 | 15.8 | 3.7 | 1.50 | 16,140 | 32 | 2,467 | 5.26 | 78.5 | 2.22
A17B-42 | 17.4 | 15.8 | 4.8 | 1.70 | 22,100 | 40 | 2,824 | 5.69 | 77.6 | 3.29
A17B-33 | 17.4 | 15.8 | 4.5 | 1.73 | 18,000 | 40 | 2,601 | 6.02 | 76.7 | 2.84
A17B-28 | 17.4 | 15.8 | 4.8 | 3.69 | 14,000 | 20 | 1,300 | 4.13 | 76.7 | 1.51
A17B-19 | 17.4 | 15.8 | 4.5 | 6.4 | 10,300 | 20 | 703 | 2.77 | 69.1 | 0.75
Observações
As tabelas acima apresentam os principais dados elétricos e mecânicos por submodelo: diâmetro exterior, comprimento total, tensão recomendada, resistência de terminal, velocidade e corrente sem carga, corrente de partida, torque máximo, eficiência e potência aproximada. Alguns submodelos podem oferecer variantes e itens opcionais/personalizáveis (pino de ligação, fio condutor, terminal de aterramento). Desenhos dimensionais, arquivos CAD e outros materiais estão disponíveis para download nas páginas de produto.
A série A17B consiste em motores coreless (sem núcleo) com diâmetro exterior de 17,4 mm. A série inclui vários submodelos (por exemplo A17B-43, A17B-42, A17B-33, A17B-28, A17B-19) que variam em comprimento, tensão aplicada recomendada e características eletromecânicas. O submodelo representativo A17B-43 é utilizado em aplicações eletromecânicas compactas, como máscaras com ventilador elétrico e outros pequenos dispositivos. Desenhos dimensionais e dados CAD estão disponíveis para download por modelo.
Especificações do produto A17B-43
Nome do modelo | Diâmetro exterior [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência de terminal [Ω] | Velocidade sem carga [r/m] | Corrente sem carga [mA] | Corrente de partida [mA] | Torque máximo [mN･m] | Eficiência [%] | Potência [W]
A17B-43 | 17.4 | 15.8 | 3.7 | 1.50 | 16,140 | 32 | 2,467 | 5.26 | 78.5 | 2.22
Itens personalizáveis (A17B-43)
- Pino de ligação (lead pin)
- Fio condutor (lead wire)
- Terminal de aterramento
Série — Modelos selecionados (excerto)
Nome do modelo | Diâmetro exterior [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência de terminal [Ω] | Velocidade sem carga [r/m] | Corrente sem carga [mA] | Corrente de partida [mA] | Torque máximo [mN･m] | Eficiência [%] | Potência [W]
A17B-43 | 17.4 | 15.8 | 3.7 | 1.50 | 16,140 | 32 | 2,467 | 5.26 | 78.5 | 2.22
A17B-42 | 17.4 | 15.8 | 4.8 | 1.70 | 22,100 | 40 | 2,824 | 5.69 | 77.6 | 3.29
A17B-33 | 17.4 | 15.8 | 4.5 | 1.73 | 18,000 | 40 | 2,601 | 6.02 | 76.7 | 2.84
A17B-28 | 17.4 | 15.8 | 4.8 | 3.69 | 14,000 | 20 | 1,300 | 4.13 | 76.7 | 1.51
A17B-19 | 17.4 | 15.8 | 4.5 | 6.4 | 10,300 | 20 | 703 | 2.77 | 69.1 | 0.75
Observações
As tabelas acima apresentam os principais dados elétricos e mecânicos por submodelo: diâmetro exterior, comprimento total, tensão recomendada, resistência de terminal, velocidade e corrente sem carga, corrente de partida, torque máximo, eficiência e potência aproximada. Alguns submodelos podem oferecer variantes e itens opcionais/personalizáveis (pino de ligação, fio condutor, terminal de aterramento). Desenhos dimensionais, arquivos CAD e outros materiais estão disponíveis para download nas páginas de produto.
