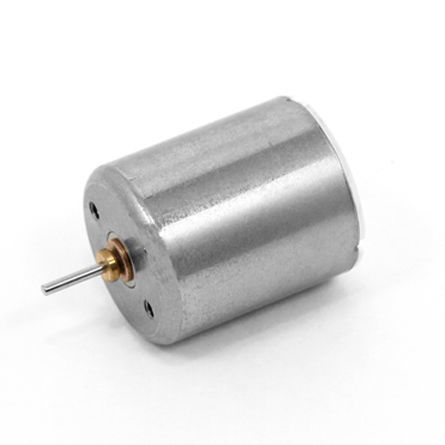

Motor CC A16B-10

12 Vsem núcleopequeno

Família de produto
Série de motores coreless C.I. TAKIRON A16B (diâmetro exterior φ16 mm). A série inclui múltiplos submodelos (exemplo: A16B-33 usado em fechaduras eletrônicas / portas de segurança). Especificações detalhadas são fornecidas para cada modelo: velocidade de rotação, torque, tensão, resistência de terminal, correntes, eficiência e potência. Desenhos de conjunto e dados CAD disponíveis para vários modelos.

Série de produtos - Modelos (tabela de especificações)
Modelo | Diâmetro exterior [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência de terminal [Ω] | Velocidade sem carga [rpm] | Corrente sem carga [mA] | Corrente de partida [mA] | Torque máx [mN·m] | Eficiência [%] | Potência [W]
A16B-33 | 16 | 19.2 | 12.0 | 11.80 | 14,200 | 22 | 1,017 | 7.86 | 72.7 | 2.92
A16B-31 | 16 | 19.2 | 5.0 | 6.25 | 9,000 | 25 | 800 | 3.98 | 67.8 | 0.94
A16B-29 | 16 | 19.2 | 4.5 | 2.20 | 18,600 | 35 | 2,045 | 4.57 | 75.5 | 2.22
A16B-27 | 16 | 19.2 | 4.5 | 1.54 | 17,930 | 28 | 2,922 | 6.87 | 81.4 | 3.23
A16B-25 | 16 | 19.2 | 5.0 | 21.7 | 4,900 | 9 | 230 | 2.07 | 64.4 | 0.27
A16B-22 | 16 | 19.2 | 12.0 | 32.5 | 11,000 | 6 | 369 | 3.72 | 76.1 | 1.07
A16B-10 | 16 | 19.2 | 12.0 | 17.0 | 18,000 | 12 | 706 | 4.34 | 75.6 | 2.05
A16B-09 | 16 | 19.2 | 12.0 | 80.0 | 8,100 | 4 | 150 | 2.01 | 70.0 | 0.43
A16B-07 | 16 | 19.2 | 4.5 | 4.7 | 10,600 | 15 | 957 | 3.76 | 76.5 | 1.04
A16B-04 | 16 | 19.2 | 4.5 | 3.5 | 13,500 | 16 | 1,286 | 3.99 | 78.9 | 1.41
A16B-03 | 16 | 19.2 | 4.5 | 7.0 | 12,300 | 17 | 643 | 2.13 | 70.1 | 0.69

Itens personalizáveis

• Redutor (gear head)
• Pino de saída (lead pin)
• Fio de saída (lead wire)
• Terminal de aterramento (grounding terminal)

Aplicações / Observações
A série é tipicamente utilizada em pequenas aplicações eletromecânicas (exemplos: fechaduras eletrônicas, portas de segurança). Os submodelos diferem em tensão aplicada, resistência de terminal e desempenho mecânico/eléctrico (velocidade, torque, corrente, eficiência e potência).

Especificações técnicas

• Nome da série: A16B
• Diâmetro exterior (típico): 16 mm
• Comprimento: ver tabela (19.2 mm nos modelos listados)
• Tensão de alimentação: valores comuns 4.5 V, 5.0 V e 12.0 V (dependendo do modelo)
• Resistência de terminal: depende do modelo (exemplos ~1.54 Ω a >80 Ω)
• Velocidade sem carga: até ~18,600 rpm (dependendo do modelo)
• Torque máximo: até ~7.86 mN·m (dependendo do modelo)
• Opções personalizáveis comuns: redutor, pino de saída, fio de saída, terminal de aterramento
• Materiais técnicos disponíveis: desenhos de conjunto e dados CAD
