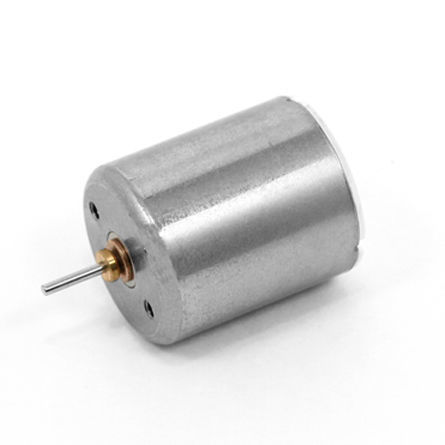

Motor 5 V A16B-31

sem núcleo

Visão geral Motores sem núcleo série A16B (diâmetro exterior φ16 mm). A série A16B inclui vários sub-modelos (exemplos: A16B-33, A16B-31, A16B-29, A16B-27, A16B-25, A16B-22, A16B-10, A16B-09, A16B-07, A16B-04, A16B-03). O sub-modelo A16B-33 está listado como um sub-modelo representativo utilizado em aplicações como fechaduras electrónicas (portas de segurança). As páginas dos produtos fornecem especificações detalhadas para cada sub-modelo e oferecem desenhos esquemáticos e dados CAD para descarregar. Série de produtos - Principais especificações (tabela) Nome do modelo | Diâmetro externo [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência do terminal [Ω] | Velocidade de rotação sem carga [r/m] | Corrente sem carga [mA] | Corrente de inicialização [mA] | Torque de inicialização [mN･m] | Eficiência máxima [%] | Saída máxima [W] A16B-33 | 16 | 19.2 | 12.0 | - | 14,200 | 22 | 1,017 | 7.86 | 72.7 | 2.92 A16B-31 | 16 | 19.2 | 5.0 | 6.25 | 9,000 | 25 | 800 | 3.98 | 67.8 | 0.94 A16B-29 | 16 | 19.2 | 4.5 | 2.20 | 18,600 | 35 | 2,045 | 4.57 | 75.5 | 2.22 A16B-27 | 16 | 19.2 | 4.5 | 1.54 | 17,930 | 28 | 2,922 | 6.87 | 81.4 | 3.23 A16B-25 | 16 | 19.2 | 5.0 | 21.7 | 4,900 | 9 | 230 | 2.07 | 64.4 | 0.27 A16B-22 | 16 | 19.2 | 12.0 | 32.5 | 11,000 | 6 | 369 | 3.72 | 76.1 | 1.07 A16B-10 | 16 | 19.2 | 12.0 | 17.0 | 18,000 | 12 | 706 | 4.34 | 75.6 | 2.05 A16B-09 | 16 | 19.2 | 12.0 | 80.0 | 8,100 | 4 | 150 | 2.01 | 70.0 | 0.43 A16B-07 | 16 | 19,2 | 4,5 | 4,7 | 10.600 | 15 | 957 | 3,76 | 76,5 | 1,04 A16B-04 | 16 | 19,2 | 4,5 | 3,5 | 13.500 | 16 | 1.286 | 3,99 | 78,9 | 1,41 A16B-03 | 16 | 19.2 | 4.5 | 7.0 | 12,300 | 17 | 643 | 2.13 | 70.1 | 0.69 Itens personalizáveis / opcionais (série)

• Cabeça de engrenagem
• Pino de chumbo
• Fio de chumbo
• Terminal de aterramento

Detalhes do produto (exemplo: A16B-33) Modelo: A16B-33 Especificações chave

• Diâmetro Externo: 16 mm
• Comprimento: 19,2 mm
• Tensão Aplicada: 12.0 V
• Resistência terminal: não especificada na página
• Velocidade de rotação sem carga: 14.200 r/m
• Corrente sem carga: 22 mA
• Corrente de arranque: 1.017 mA
• Binário de arranque: 7,86 mN･m
• Eficiência máxima: 72,7 %
• Saída máxima: 2.92 W

Notas As páginas de produtos indicam a disponibilidade de desenhos esquemáticos e dados CAD para download gratuito para muitos modelos e listam quais itens podem ser personalizados por modelo (veja o bloco Itens Personalizáveis acima). Não são apresentados preços ou códigos EAN na página de listagem de produtos. Caraterísticas / especificações técnicas

• Série: A16B (diâmetro externo φ16 mm)
• Tensões típicas aplicadas mostradas por modelo: 4.5 V, 5,0 V, 12,0 V (varia consoante o sub-modelo)
• Resistência terminal: varia consoante o modelo (exemplos: 1.54 Ω, 2,20 Ω, 3,5 Ω, 4,7 Ω, 6,25 Ω, 17,0 Ω, 21,7 Ω, 32,5 Ω, 80,0 Ω; alguns modelos mostram '-' quando não especificado)
• Faixa de desempenho (exemplos): velocidades de rotação sem carga de ~4.900 a ~18.600 r/m; correntes sem carga de ~4 mA a ~35 mA; saídas máximas de ~0.27 W até ~3,23 W consoante o modelo
• As correntes de arranque e os binários variam muito consoante o sub-modelo (exemplos de corrente de arranque: 230 mA até >2.900 mA; exemplos de binário de arranque: ~2,07 mN･m até ~7,86 mN･m)
• Itens personalizáveis disponíveis em todos os modelos: cabeça de engrenagem, pino de chumbo, fio de chumbo, terminal de aterramento
