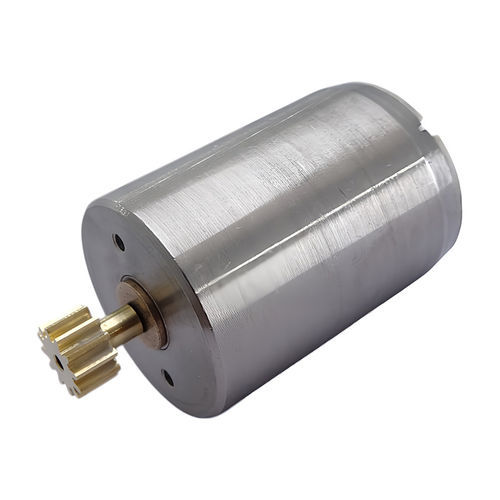

Motor CC A22C-04

6 Vsem núcleocompacto

Visão geral
A série A22C reúne motores coreless com diâmetro exterior de 22 mm e vários submodelos para aplicações compactas e de precisão. Aplicações referenciadas incluem instrumentos de topografia e pistolas de pregos de alta pressão para submodelos específicos (ex.: A22C-12, A22C-24).

Modelos da série A22C

• A22C-32
• A22C-31
• A22C-33
• A22C-30
• A22C-29
• A22C-28
• A22C-27
• A22C-26
• A22C-25
• A22C-24
• A22C-14
• A22C-13
• A22C-12
• A22C-05
• A22C-04
• A22C-03
• A22C-01

Produto em destaque — A22C-32: Especificações

• Modelo: A22C-32
• Diâmetro exterior: 22 mm
• Comprimento: 25,3 mm
• Tensão aplicada: 24,0 V
• Resistência do terminal: 78,8 Ω
• Velocidade sem carga: 9.840 rpm
• Corrente sem carga: 6 mA
• Corrente de arranque: 305 mA
• Torque de arranque: 6,82 mN·m
• Eficiência máx.: 73,9 %
• Potência máx.: 1,76 W

Outras informações disponíveis sobre modelos (visão geral)
As páginas de detalhe do produto apresentam tabelas de especificações, imagens de galeria e, quando disponíveis, vídeos de demonstração e desenhos CAD/contorno para download. Abaixo, exemplos de resumos de especificações para alguns submodelos:

• A22C-31 — Diâmetro ext.: 22 mm; Comprimento: 25,3 mm; Tensão: 7,2 V; Resistência: 1,74 Ω; Velocidade sem carga: 13.500 rpm; Corrente sem carga: 105 mA; Corrente de arranque: 4.138 mA; Torque de arranque: 20 mN·m; Eficiência máx.: 70,7 %; Potência máx.: 7,08 W
• A22C-26 — Diâmetro ext.: 22 mm; Comprimento: 25,3 mm; Tensão: 7,2 V; Resistência: 1,35 Ω; Velocidade sem carga: 14.000 rpm; Corrente sem carga: 85 mA; Corrente de arranque: 5.350 mA; Torque de arranque: 25,4 mN·m; Eficiência máx.: 76,4 %; Potência máx.: 9,33 W
• A22C-25 — Diâmetro ext.: 22 mm; Comprimento: 25,3 mm; Tensão: 12,0 V; Resistência: 200 Ω; Velocidade sem carga: 2.420 rpm; Corrente sem carga: 2 mA; Corrente de arranque: 60 mA; Torque de arranque: 2,7 mN·m; Eficiência máx.: 66,8 %; Potência máx.: 0,17 W
• A22C-24 — Diâmetro ext.: 22 mm; Comprimento: 25,3 mm; Tensão: 6,0 V; Resistência: 1,15 Ω; Velocidade sem carga: 13.400 rpm; Corrente sem carga: 120 mA; Corrente de arranque: 5.200 mA; Torque de arranque: 21,2 mN·m; Eficiência máx.: 71,9 %; Potência máx.: 7,45 W

Itens personalizáveis (série / por modelo)

• Gear head
• Pino de saída
• Fio de ligação
• Rolamento de esferas
• Terminal de aterramento

Notas sobre materiais e documentação
Cada página de detalhe pode incluir imagem principal, galeria, vídeo demonstrativo quando disponível, tabela de especificações e downloads de catálogo ou desenhos CAD/contorno. Informações de contacto e links de download encontram-se nas páginas de detalhe correspondentes.
