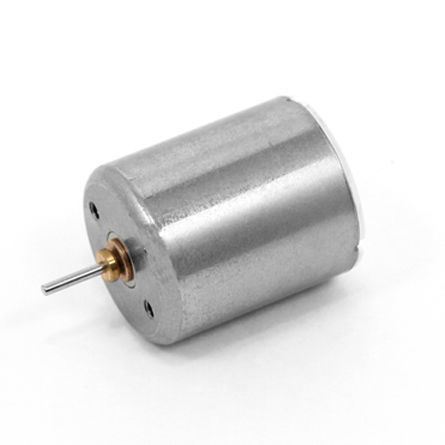

Motor CC A16B-22

12 Vsem núcleo

Visão geral do produto
Motor coreless série A16B (diâmetro exterior φ16 mm). A série A16B inclui vários submodelos (por exemplo A16B-33) com diferentes comprimentos, tensões aplicadas e pontos de desempenho. Aplicações típicas incluem fechaduras eletrônicas de segurança e outros dispositivos compactos de precisão. Downloads gratuitos de desenhos de conjunto e dados CAD estão disponíveis na seção de materiais do produto no site.

Modelo em destaque - A16B-33 (exemplo)
Especificações do produto (A16B-33)
Model Name | Outer Diameter [mm] | Length [mm] | Applied Voltage [V] | Terminal resistance [Ω] | Rotation Speed [r/m] | No Load Current [mA] | Startup Current [mA] | Max Torque [mN･m] | Efficiency [%] | Output [W]
A16B-33 | 16 | 19.2 | 12.0 | 11.80 | 14,200 | 22 | 1,017 | 7.86 | 72.7 | 2.92

Série de produtos - modelos A16B selecionados (tabela)
Model | Outer Diameter [mm] | Length [mm] | Applied Voltage [V] | Terminal resistance [Ω] | Rotation Speed [r/m] | No Load Current [mA] | Startup Current [mA] | Max Torque [mN･m] | Efficiency [%] | Output [W]
A16B-33 | 16 | 19.2 | 12.0 | 11.80 | 14,200 | 22 | 1,017 | 7.86 | 72.7 | 2.92
A16B-31 | 16 | 19.2 | 5.0 | 6.25 | 9,000 | 25 | 800 | 3.98 | 67.8 | 0.94
A16B-29 | 16 | 19.2 | 4.5 | 2.20 | 18,600 | 35 | 2,045 | 4.57 | 75.5 | 2.22
A16B-27 | 16 | 19.2 | 4.5 | 1.54 | 17,930 | 28 | 2,922 | 6.87 | 81.4 | 3.23
A16B-25 | 16 | 19.2 | 5.0 | 21.7 | 4,900 | 9 | 230 | 2.07 | 64.4 | 0.27
A16B-22 | 16 | 19.2 | 12.0 | 32.5 | 11,000 | 6 | 369 | 3.72 | 76.1 | 1.07
A16B-10 | 16 | 19.2 | 12.0 | 17.0 | 18,000 | 12 | 706 | 4.34 | 75.6 | 2.05
A16B-09 | 16 | 19.2 | 12.0 | 80.0 | 8,100 | 4 | 150 | 2.01 | 70.0 | 0.43
A16B-07 | 16 | 19.2 | 4.5 | 4.7 | 10,600 | 15 | 957 | 3.76 | 76.5 | 1.04
A16B-04 | 16 | 19.2 | 4.5 | 3.5 | 13,500 | 16 | 1,286 | 3.99 | 78.9 | 1.41
A16B-03 | 16 | 19.2 | 4.5 | 7.0 | 12,300 | 17 | 643 | 2.13 | 70.1 | 0.69

Itens personalizáveis

• Caixa de engrenagens (gear head)
• Pino de saída (lead pin)
• Fio de ligação (lead wire)
• Terminal de aterramento (grounding terminal)

Observações
Estes modelos fazem parte da família A16B (diâmetro exterior φ16 mm). Os valores de desempenho apresentados são especificações do fabricante para cada submodelo (velocidade de rotação, correntes, torque, eficiência, potência, resistência de terminal e tensão aplicada). Para desenhos de conjunto e downloads CAD, consulte os materiais do produto fornecidos para cada modelo.

Especificações técnicas

• Série: A16B
• Diâmetro exterior: 16 mm
• Comprimentos típicos: 19.2 mm (varia conforme o submodelo)
• Tensão aplicada: várias (exemplos: 4.5 V, 5.0 V, 12.0 V dependendo do submodelo)
• Resistência de terminal: dependente do modelo (exemplos: 1.54 Ω a 80.0 Ω mostrados)
• Velocidade de rotação sem carga: até ~24.800 r/m para alguns membros da série; A16B-33 = 14.200 r/m
• Corrente sem carga: dependente do modelo (de dígitos únicos a várias dezenas de mA)
• Corrente de partida: dependente do modelo (centenas a milhares de mA)
• Torque máximo: dependente do modelo (aprox. 0,27 mN·m até ~7,86 mN·m nos modelos listados)
• Eficiência e potência: dependente do modelo (exemplo: A16B-33 eficiência 72,7%, potência 2,92 W)
• Personalizações disponíveis: caixa de engrenagens, pino de saída, fio de ligação, terminal de aterramento
