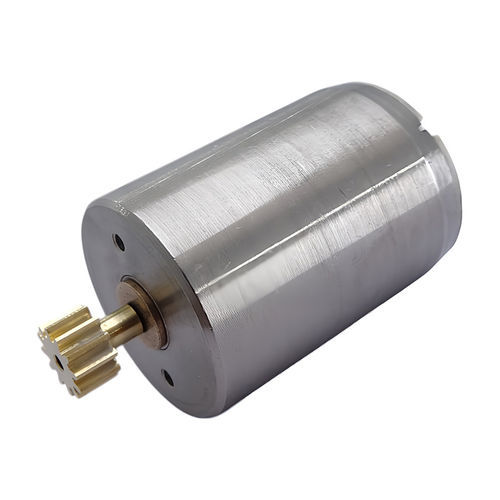

Motor CC A22C-08

6 Vsem núcleo

Visão geral do produto A série A22C é composta por motores sem núcleo (diâmetro exterior φ22 mm) da C.I. TAKIRON, oferecidos em vários sub-modelos optimizados para várias tensões, comprimentos e pontos de desempenho. As aplicações típicas citadas para a série A22C incluem instrumentos de topografia e pregadores de alta pressão. A série oferece uma gama de modelos com diferentes comprimentos, tensão aplicada, resistência terminal, velocidade/corrente sem carga, caraterísticas de arranque e desempenho máximo. Os desenhos esquemáticos gratuitos e os dados CAD são referenciados nas páginas dos produtos para as variantes aplicáveis. Itens personalizáveis (disponíveis em muitas variantes do A22C)

• Cabeça de engrenagem
• Pino de chumbo
• Fio de chumbo
• Rolamento de esferas
• Terminal de aterramento

Modelos e principais especificações (tabela) Modelo | Diâmetro exterior [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência do terminal [Ω] | Velocidade de rotação sem carga [r/m] | Corrente sem carga [mA] | Corrente de arranque [mA] | Binário de arranque [mN･m] | Eficiência [%] | Potência [W] A22C-32 | 22 | 25.3 | 24.0 | 78.8 | 9,840 | 6 | 305 | 6.82 | 73.9 | 1.76 A22C-31 | 22 | 25.3 | 7.2 | 1.74 | 13,500 | 105 | 4,138 | 20 | 70.7 | 7.08 A22C-26 | 22 | 25.3 | 7.2 | 1.35 | 14,000 | 85 | 5,350 | 25.4 | 76.4 | 9.33 A22C-25 | 22 | 25.3 | 12.0 | 200 | 2,420 | 2 | 60 | 2.7 | 66.8 | 0.17 A22C-24 | 22 | 25.3 | 6.0 | 1.15 | 13,400 | 120 | 5,200 | 21.2 | 71.9 | 7.45 A22C-13 | 22 | 25.3 | 12.0 | 11.6 | 9,800 | 12 | 1,034 | 11.8 | 79.6 | 3.03 A22C-12 | 22 | 25.3 | 6.0 | 3.3 | 10,100 | 31 | 1,818 | 10 | 75.6 | 2.64 A22C-05 | 22 | 25.3 | 3.0 | 0.8 | 10,200 | 55 | 3,750 | 10.2 | 77.2 | 2.73 A22C-03 | 22 | 25.3 | 6.0 | 6.6 | 5,700 | 15 | 909 | 8.84 | 76.0 | 1.32 A22C-01 | 22 | 25.3 | 12.0 | 12.8 | 8,900 | 15 | 938 | 11.7 | 76.3 | 2.72 A22C-33 | 22 | 30.3 | 24.0 | 15.8 | 10,890 | 9 | 1,519 | 31.6 | 85.2 | 9.01 A22C-30 | 22 | 30.3 | 6.0 | 111.5 | 1,100 | 2 | 54 | 2.6 | 65.2 | 0.07 A22C-29 | 22 | 30.3 | 6.0 | 87.8 | 1,160 | 2 | 68 | 3.18 | 68.7 | 0.10 A22C-28 | 22 | 30.3 | 6.0 | 1.14 | 13,500 | 95 | 5,263 | 21.5 | 74.9 | 7.62 A22C-27 | 22 | 30,3 | 5,5 | 1,55 | 8.500 | 25 | 3.550 | 21,6 | 83,9 | 4,81 A22C-14 | 22 | 30,3 | 24,0 | 14,1 | 12.000 | 20 | 1.700 | 31,7 | 79,5 | 9,97 A22C-04 | 22 | 30.3 | 6.0 | 5.0 | 6,100 | 20 | 1,200 | 10.9 | 75.8 | 1.74 Notas A série agrupa muitos sub-modelos estreitamente relacionados (as diferenças incluem comprimento, enrolamento/resistência e tensão aplicada pretendida). Muitos modelos fornecem desenhos de esboço e downloads de CAD nos seus blocos de detalhes. Os itens personalizáveis (cabeça da engrenagem, pinos/fios de ligação, rolamentos, terminal de ligação à terra) são listados repetidamente por modelo. caraterísticas / especificações técnicas

• Série: A22C (motores sem núcleo, diâmetro exterior φ22 mm)
• Comprimentos típicos: 25,3 mm e 30,3 mm (vários sub-modelos)
• Faixa de tensão aplicada em todos os modelos: aprox. 3,0 V até 24,0 V (depende do sub-modelo)
• Resistência do terminal: varia consoante o modelo (exemplos: 0.8 Ω a >100 Ω nas variantes listadas)
• Velocidades sem carga: variam de vários milhares a >13.000 r/m, dependendo do modelo
• Itens típicos personalizáveis: cabeça de engrenagem, pino de chumbo, fio de chumbo, rolamento de esferas, terminal de aterramento
• Aplicações representativas: instrumentos de levantamento, pregadores de alta pressão e usos industriais/precisão semelhantes
