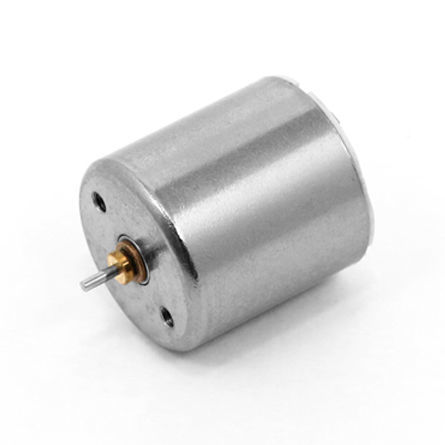

Motor CC A17B-27

4,8 V3,7 Vsem núcleo

Visão geral A série A17B de motores sem núcleo da C.I. TAKIRON (diâmetro exterior φ17,4 mm). A série inclui vários sub-modelos (A17B-43, -42, -44, -41, -40, -39, -37, -35, -34, -33, -30, -29, -28, -27, -26, -25, -24, -23, -22, -21, -20, -19, -18, -17, -16, -11, -08, -07, etc.). As aplicações típicas incluem pequenos conjuntos de ventoinhas acionadas (por exemplo, para máscaras equipadas com ventoinhas eléctricas) e outras aplicações de micromotores compactos. Série de produtos (modelos selecionados e especificações principais) Modelo | Diâmetro exterior [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência terminal [Ω] | Corrente sem carga [mA] | Corrente de arranque [mA] | Binário de arranque [mN-m] | Eficiência máxima [%] | Potência máxima [W] A17B-43 | 17.4 | 15.8 | 3.7 | 1.50 | 16,140 | 32 | 2,467 | 5.26 | 78.5 | 2.22 A17B-42 | 17.4 | 15.8 | 4.8 | 1.70 | 22,100 | 40 | 2,824 | 5.69 | 77.6 | 3.29 A17B-33 | 17.4 | 15.8 | 4.5 | 1.73 | 18,000 | 40 | 2,601 | 6.02 | 76.7 | 2.84 A17B-28 | 17.4 | 15.8 | 4.8 | 3.69 | 14,000 | 20 | 1,300 | 4.13 | 76.7 | 1.51 A17B-19 | 17.4 | 15.8 | 4.5 | 6.4 | 10,300 | 20 | 703 | 2.77 | 69.1 | 0.75 A17B-18 | 17.4 | 15.8 | 4.5 | 4.7 | 12,100 | 20 | 957 | 3.26 | 73.2 | 1.03 A17B-44 | 17.4 | 18.4 | 12.0 | 7.8 | 17,900 | 15 | 1,535 | 9.63 | 81.2 | 4.52 A17B-41 | 17.4 | 18.4 | 18.0 | 13.4 | 22,300 | 16 | 1,340 | 10.1 | 79.3 | 5.89 A17B-40 | 17.4 | 18.4 | 12.0 | 5.19 | 22,000 | 25 | 2,310 | 11.77 | 80.3 | 6.78 A17B-39 | 17.4 | 18.4 | 7.4 | 2.90 | 18,100 | 20 | 2,550 | 9.8 | 83.1 | 4.65 A17B-37 | 17.4 | 18.4 | 5.5 | 2.09 | 17,850 | 25 | 2,630 | 7.59 | 81.5 | 3.55 A17B-35 | 17.4 | 18.4 | 12.0 | 7.00 | 20,200 | 15 | 1,715 | 9.56 | 82.2 | 5.06 A17B-34 | 17.4 | 18.4 | 9.0 | 4.39 | 19,100 | 20 | 2,050 | 9.05 | 81.2 | 4.52 A17B-30 | 17.4 | 18.4 | 4.5 | 1.45 | 14,500 | 20 | 3,100 | 9.07 | 84.6 | 3.44 A17B-29 | 17.4 | 18.4 | 7.4 | 2.35 | 22,000 | 30 | 3,150 | 9.93 | 81.4 | 5.72 A17B-27 | 17.4 | 18.4 | 4.8 | 1.90 | 17,500 | 25 | 2,535 | 6.51 | 81.1 | 2.98 A17B-26 | 17.4 | 18.4 | 4.8 | 2.28 | 15,000 | 25 | 2,110 | 6.30 | 79.4 | 2.47 A17B-25 | 17.4 | 18.4 | 4.5 | 1.26 | 16,350 | 30 | 3,570 | 9.23 | 82.5 | 3.95 A17B-24 | 17.4 | 18.4 | 4.5 | 1.26 | 15,400 | 27 | 3,571 | 9.82 | 83.4 | 3.96 A17B-23 | 17.4 | 18.4 | 4.5 | 1.28 | 18,400 | 35 | 3,516 | 8.05 | 81.0 | 3.88 A17B-22 | 17.4 | 18.4 | 6.0 | 2.15 | 19,000 | 25 | 2,791 | 8.27 | 82.0 | 4.11 A17B-21 | 17.4 | 18.4 | 4.5 | 1.43 | 16,500 | 26 | 3,147 | 8.06 | 82.6 | 3.48 A17B-20 | 17.4 | 18.4 | 4.5 | 3.40 | 10,600 | 16 | 1,324 | 5.24 | 79.2 | 1.45 A17B-17 | 17.4 | 18.4 | 4.5 | 0.30 | 13,800 | 21 | 1,500 | 4.54 | 77.7 | 1.64 A17B-16 | 17.4 | 18.4 | 4.5 | 2.00 | 15,100 | 25 | 2,250 | 6.26 | 80.0 | 2.48 A17B-11 | 17.4 | 18.4 | 4.5 | 2.80 | 12,000 | 25 | 1,607 | 5.58 | 76.6 | 1.75 A17B-08 | 17.4 | 18.4 | 4.5 | 2.10 | 12,700 | 24 | 2,143 | 7.09 | 80.0 | 2.36 A17B-07 | 17.4 | 18.4 | 4.5 | 2.50 | 14,000 | 25 | 1,800 | 5.37 | 77.8 | 1.97 Detalhes do produto (exemplo - A17B-43) Modelo: A17B-43 Diâmetro exterior: 17,4 mm Comprimento: 15,8 mm Tensão aplicada: 3,7 V Resistência do terminal: 1,50 Ω Sem carga: 16.140 r/min, 32 mA Arranque: 2.467 mA, 5,26 mN-m Máximo: eficiência 78,5 %, potência 2,22 W Itens personalizáveis

• Pino de ligação
• Fio de ligação
• Terminal de ligação à terra

Caraterísticas / especificações técnicas

• Nome da série: A17B (motores sem núcleo)
• Diâmetro exterior: 17,4 mm
• Comprimento (típico): 15.8 mm ou 18,4 mm, dependendo do submodelo
• Tensão aplicada: varia de acordo com o modelo (exemplos: 3,7 V, 4,5 V, 4,8 V, 7,4 V, 9,0 V, 12,0 V, 18,0 V)
• Resistência do terminal: depende do modelo (exemplos variam de ~0,30 Ω a ~13,4 Ω)
• Faixa de velocidade sem carga (exemplos): ~8.860 a ~22.300 r/min
• Faixa de saída máxima (exemplos): ~0,75 W a ~6,78 W dependendo do sub-modelo
• Opções personalizáveis: pino de chumbo, fio de chumbo, terminal de aterramento
