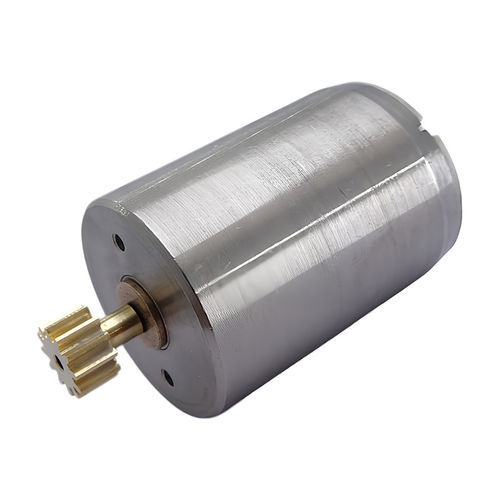

Motor CC A22C-29

6 Vsem núcleopara ferramenta elétrica portátil

Visão geral
Motores coreless série A22C (diâmetro externo φ22 mm). A série inclui vários submodelos com diferentes comprimentos, tensões e faixas de desempenho, adequados para instrumentos de precisão e ferramentas mecânicas. Alguns submodelos são usados em instrumentos de levantamento e pregos de alta pressão (notadamente A22C-12 e A22C-24).

Tabela da série de produtos (modelos A22C selecionados)
Modelo | Diâmetro externo [mm] | Comprimento [mm] | Voltagem aplicada [V] | Resistência de terminal [Ω] | Sem carga: velocidade [r/m], corrente [mA] | Partida: corrente [mA], torque [mN·m] | Máx: eficiência [%], saída [W]
A22C-32 | 22 | 25.3 | 24.0 | 78.8 | 9,840 r/m, 6 mA | 305 mA, 6.82 mN·m | 73.9 %, 1.76 W
A22C-31 | 22 | 25.3 | 7.2 | 1.74 | 13,500 r/m, 105 mA | 4,138 mA, 20 mN·m | 70.7 %, 7.08 W
A22C-26 | 22 | 25.3 | 7.2 | 1.35 | 14,000 r/m, 85 mA | 5,350 mA, 25.4 mN·m | 76.4 %, 9.33 W
A22C-25 | 22 | 25.3 | 12.0 | 200.0 | 2,420 r/m, 2 mA | 60 mA, 2.7 mN·m | 66.8 %, 0.17 W
A22C-24 | 22 | 25.3 | 6.0 | 1.15 | 13,400 r/m, 120 mA | 5,200 mA, 21.2 mN·m | 71.9 %, 7.45 W
A22C-13 | 22 | 25.3 | 12.0 | 11.6 | 9,800 r/m, 12 mA | 1,034 mA, 11.8 mN·m | 79.6 %, 3.03 W
A22C-12 | 22 | 25.3 | 6.0 | 3.3 | 10,100 r/m, 31 mA | 1,818 mA, 10 mN·m | 75.6 %, 2.64 W
A22C-05 | 22 | 25.3 | 3.0 | 0.8 | 10,200 r/m, 55 mA | 3,750 mA, 10.2 mN·m | 77.2 %, 2.73 W
A22C-03 | 22 | 25.3 | 6.0 | 6.6 | 5,700 r/m, 15 mA | 909 mA, 8.84 mN·m | 76.0 %, 1.32 W
A22C-01 | 22 | 25.3 | 12.0 | 12.8 | 8,900 r/m, 15 mA | 938 mA, 11.7 mN·m | 76.3 %, 2.72 W
A22C-33 | 22 | 30.3 | 24.0 | 15.8 | 10,890 r/m, 9 mA | 1,519 mA, 31.6 mN·m | 85.2 %, 9.01 W
A22C-30 | 22 | 30.3 | 6.0 | 111.5 | 1,100 r/m, 2 mA | 54 mA, 2.6 mN·m | 65.2 %, 0.07 W
A22C-29 | 22 | 30.3 | 6.0 | 87.8 | 1,160 r/m, 2 mA | 68 mA, 3.18 mN·m | 68.7 %, 0.10 W
A22C-28 | 22 | 30.3 | 6.0 | 1.14 | 13,500 r/m, 95 mA | 5,263 mA, 21.5 mN·m | 74.9 %, 7.62 W
A22C-27 | 22 | 30.3 | 5.5 | 1.55 | 8,500 r/m, 25 mA | 3,550 mA, 21.6 mN·m | 83.9 %, 4.81 W

Itens personalizáveis (comuns)

• Redutor
• Pino de saída
• Fio de saída
• Coxim de esferas
• Terminal de aterramento

Observações
As páginas de produto dos submodelos incluem imagens da galeria e um vídeo do produto mostrando o funcionamento do motor A22C.

Especificações técnicas

• Diâmetro externo: 22 mm
• Comprimentos típicos: 25.3 mm, 30.3 mm (varia por submodelo)
• Tensões aplicadas: exemplos 24.0 V, 12.0 V, 7.2 V, 6.0 V, 3.0 V (varia por submodelo)
• Resistência de terminal: faixas por modelo (exemplos: 78.8 Ω, 1.74 Ω, 1.35 Ω, 200 Ω, 1.15 Ω, etc.)
• Velocidades sem carga e correntes por submodelo (exemplos: 9,840 r/m @ 6 mA para A22C-32; 13,500 r/m @ 105 mA para A22C-31)
• Corrente de partida e torque por submodelo (exemplos: A22C-32 corrente de partida 305 mA; torque de partida 6.82 mN·m)
• Eficiência máxima e potência de saída por submodelo (exemplos: A22C-31 potência máx. 7.08 W, eficiência 70.7% ; A22C-33 potência máx. 9.01 W, eficiência 85.2%)
• Série adequada para ferramentas e instrumentos de precisão; vários submodelos disponíveis conforme requisitos de tensão e desempenho
