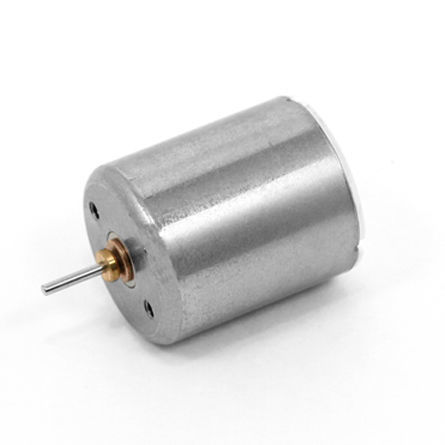

Motor CC A16B-04

4,5 Vsem núcleo

Visão geral do produto
Série A16B de motores coreless (diâmetro exterior Ø16 mm, comprimento 19,2 mm). A família A16B inclui vários submodelos otimizados para diferentes tensões aplicadas e pontos de desempenho. O submodelo A16B-33 é frequentemente usado em chaves eletrônicas (portas de segurança). Desenhos mecânicos e dados CAD estão disponíveis para download nas recursos do produto no site.

Série de produtos (modelos A16B selecionados)

• A16B-33 | Ø16 mm | L 19,2 mm | 12,0 V | Resistência terminal 11,80 Ω | Velocidade sem carga 14.200 r/min | Corrente sem carga 22 mA | Corrente de partida 1.017 mA | Torque de partida 7,86 mN·m | Eficiência máx. 72,7% | Potência máx. 2,92 W
• A16B-31 | Ø16 mm | L 19,2 mm | 5,0 V | Resistência terminal 6,25 Ω | Velocidade sem carga 9.000 r/min | Corrente sem carga 25 mA | Corrente de partida 800 mA | Torque de partida 3,98 mN·m | Eficiência máx. 67,8% | Potência máx. 0,94 W
• A16B-29 | Ø16 mm | L 19,2 mm | 4,5 V | Resistência terminal 2,20 Ω | Velocidade sem carga 18.600 r/min | Corrente sem carga 35 mA | Corrente de partida 2.045 mA | Torque de partida 4,57 mN·m | Eficiência máx. 75,5% | Potência máx. 2,22 W
• A16B-27 | Ø16 mm | L 19,2 mm | 4,5 V | Resistência terminal 1,54 Ω | Velocidade sem carga 17.930 r/min | Corrente sem carga 28 mA | Corrente de partida 2.922 mA | Torque de partida 6,87 mN·m | Eficiência máx. 81,4% | Potência máx. 3,23 W
• A16B-25 | Ø16 mm | L 19,2 mm | 5,0 V | Resistência terminal 21,7 Ω | Velocidade sem carga 4.900 r/min | Corrente sem carga 9 mA | Corrente de partida 230 mA | Torque de partida 2,07 mN·m | Eficiência máx. 64,4% | Potência máx. 0,27 W
• A16B-22 | Ø16 mm | L 19,2 mm | 12,0 V | Resistência terminal 32,5 Ω | Velocidade sem carga 11.000 r/min | Corrente sem carga 6 mA | Corrente de partida 369 mA | Torque de partida 3,72 mN·m | Eficiência máx. 76,1% | Potência máx. 1,07 W
• A16B-10 | Ø16 mm | L 19,2 mm | 12,0 V | Resistência terminal 17,0 Ω | Velocidade sem carga 18.000 r/min | Corrente sem carga 12 mA | Corrente de partida 706 mA | Torque de partida 4,34 mN·m | Eficiência máx. 75,6% | Potência máx. 2,05 W
• A16B-09 | Ø16 mm | L 19,2 mm | 12,0 V | Resistência terminal 80,0 Ω | Velocidade sem carga 8.100 r/min | Corrente sem carga 4 mA | Corrente de partida 150 mA | Torque de partida 2,01 mN·m | Eficiência máx. 70,0% | Potência máx. 0,43 W
• A16B-07 | Ø16 mm | L 19,2 mm | 4,5 V | Resistência terminal 4,7 Ω | Velocidade sem carga 10.600 r/min | Corrente sem carga 15 mA | Corrente de partida 957 mA | Torque de partida 3,76 mN·m | Eficiência máx. 76,5% | Potência máx. 1,04 W
• A16B-04 | Ø16 mm | L 19,2 mm | 4,5 V | Resistência terminal 3,5 Ω | Velocidade sem carga 13.500 r/min | Corrente sem carga 16 mA | Corrente de partida 1.286 mA | Torque de partida 3,99 mN·m | Eficiência máx. 78,9% | Potência máx. 1,41 W
• A16B-03 | Ø16 mm | L 19,2 mm | 4,5 V | Resistência terminal 7,0 Ω | Velocidade sem carga 12.300 r/min | Corrente sem carga 17 mA | Corrente de partida 643 mA | Torque de partida 2,13 mN·m | Eficiência máx. 70,1% | Potência máx. 0,69 W

Detalhes do produto A16B-33
Especificações do produto

• Modelo: A16B-33
• Diâmetro exterior: 16 mm
• Comprimento: 19,2 mm
• Tensão aplicada: 12,0 V
• Resistência terminal: –
• Velocidade sem carga: 14.200 r/min
• Corrente sem carga: 22 mA
• Corrente de partida: 1.017 mA
• Torque de partida: 7,86 mN·m
• Eficiência máx.: 72,7%
• Potência máx.: 2,92 W

Itens personalizáveis

• Gear head
• Lead pin
• Lead wire
• Grounding terminal

Observações

• Diâmetro exterior da série: Ø16 mm.
• Vários submodelos são oferecidos para corresponder à tensão, torque e velocidade necessários.
• Desenhos mecânicos e dados CAD estão disponíveis para download nas recursos do produto.

Especificações técnicas

• Série: A16B (motores coreless), diâmetro exterior nominal 16 mm.
• Tensões principais disponíveis: 4,5 V, 5,0 V, 12,0 V (dependendo do modelo).
• Faixa de resistências terminais (exemplos): aproximadamente 1,54 Ω até 80,0 Ω dependendo do modelo.
• Velocidades sem carga (exemplos): 4.900 r/min até 18.600 r/min dependendo do modelo.
• Correntes de partida podem exceder 2.000 mA para algumas variantes de alto torque (dependendo do modelo).
• Exemplos de torque de partida: aproximadamente 2,07 mN·m até 7,86 mN·m dependendo do modelo.
• Eficiências máximas observadas: até aproximadamente 81,4% (dependendo do modelo).
• Opções personalizáveis incluem gear head, lead pin, lead wire e grounding terminal.
