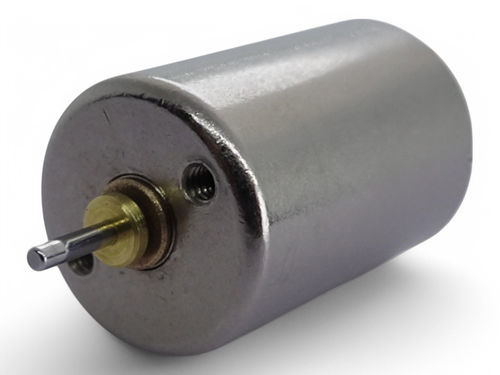

Motor CC A12B-24

4,5 Vsem núcleopequeno

Série de produto
Motores coreless série A12B (diâmetro externo φ12 mm). Esta série reúne vários submodelos (A12B-24, -37, -36, -35, -33, -32, -27, etc.) com diferentes comprimentos de eixo, tensões aplicadas e desempenho eletromecânico. As tabelas de especificação por submodelo incluem velocidade de rotação, correntes (sem carga/partida), torque, eficiência e potência. Desenhos de contorno e dados CAD estão disponíveis para download, e o fabricante oferece suporte para amostras e personalização.

Modelos disponíveis (tabela resumo)
Modelo | Diâmetro externo [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência de terminal [Ω] | Velocidade sem carga [r/m] | Corrente sem carga [mA] | Corrente de partida [mA] | Torque de partida [mN·m] | Eficiência [%] | Potência [W]
A12B-24 | 12 | 15.5 | 4.5 | 4.1 | 23,800 | 45 | 1,100 | 1.83 | 63.6 | 1.14
A12B-37 | 12 | 18.1 | 9.0 | 65.2 | 8,860 | 5 | 138 | 1.24 | 65.6 | 0.29
A12B-36 | 12 | 18.1 | 12.0 | 122.4 | 10,240 | 4 | 98 | 1.01 | 63.7 | 0.27
A12B-35 | 12 | 18.1 | 3.0 | 24.0 | 5,100 | 8 | 125 | 0.62 | 55.8 | 0.08
A12B-33 | 12 | 18.1 | 3.0 | 40.0 | 3,600 | 5 | 75 | 0.52 | 55.0 | 0.05
A12B-32 | 12 | 18.1 | 4.5 | 2.4 | 19,250 | 35 | 1,870 | 4.02 | 74.5 | 2.03
A12B-27 | 12 | 18.1 | 3.0 | 10.3 | 7,750 | 12 | 291 | 0.99 | 63.5 | 0.20

Itens personalizáveis

• Redutor (gear head)
• Pino de ligação (lead pin)
• Fio de ligação (lead wire)
• Terminal de aterramento (grounding terminal)

Observações
A série abrange motores coreless φ12 mm com várias opções elétricas (diferentes tensões aplicadas e resistências de terminal) para atender requisitos de velocidade/torque/potência. Materiais de referência técnica, como desenhos de contorno e dados CAD, são fornecidos, e o fabricante apoia personalização e fornecimento de amostras.

Especificações técnicas

• Manufacturer: C.I. TAKIRON Corporation
• Série: A12B (motores coreless, diâmetro externo 12 mm)
• Parâmetros chave por modelo: diâmetro externo, comprimento, tensão aplicada, resistência de terminal, velocidade/corrente sem carga, corrente/torque de partida, eficiência máxima e potência de saída (ver tabela de modelos acima)
• Exemplo de faixa de desempenho (modelos selecionados): velocidade sem carga de ~3,600 a ~23,800 r/m; potência de ~0.05 W a ~2.03 W
• Itens personalizáveis: redutor, pino de ligação, fio de ligação, terminal de aterramento
• Recursos disponíveis: desenhos de contorno e dados CAD (para download), tabelas de especificações do produto e galeria de imagens
• Aplicações: usos gerais de micro-acionamento onde são necessários motores coreless compactos (disponíveis variantes de tensão e torque)
