Torno CNC TCN-2100V.EDITION
rígido12 ferramentas8 ferramentas

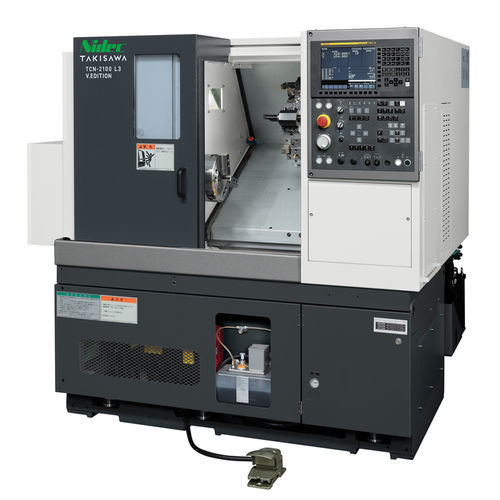

Torno CNC - TCN-2100V.EDITION - TAKISAWA - rígido / 12 ferramentas / 8 ferramentas
Torno CNC - TCN-2100V.EDITION - TAKISAWA - rígido / 12 ferramentas / 8 ferramentas
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Estrutura
rígido
Número de ferramentas
12 ferramentas, 8 ferramentas
Aplicações
para usinagem de barras, para peças longas
Performance
de alta precisão, de alta rigidez
Diâmetro

340 mm, 410 mm
(13,39 in, 16,14 in)

Velocidade de rotação

3.200 rpm
(20.106,193 rad.min-1)

Comprimento máx. peças

300 mm, 600 mm
(12 in, 24 in)

Diâmetro máx. corte

MÁX: 410 mm
(16 in)

MÍN: 340 mm
(13 in)

Diâmetro máx. barras

51 mm
(2 in)

Avanço rápido no eixo X

24 m/min

Avanço rápido no eixo Z

30 m/min

Potência nominal

7,5 kW, 11 kW
(10,2 hp, 15 hp)

Comprimento total

1.750 mm, 2.095 mm
(69 in, 82 in)

Largura total

1.532 mm
(60 in)

Altura total

1.700 mm
(67 in)

Peso

2.700 kg, 3.200 kg
(5.952 lb, 7.055 lb)

Descrição

O TCN-2100 V.EDITION é um torno CNC V.EDITION que mantém alto desempenho de usinagem ao fornecer apenas as funções necessárias para uma boa relação custo-desempenho.

Principais características
  • Todas as guias utilizam calços retangulares de alta rigidez e alta precisão.
  • O torque contínuo nominal foi melhorado em comparação com máquinas anteriores através da otimização do motor do fuso e da relação de redução.
  • Disponíveis duas configurações de torretta: 8 posições (padrão) e 12 posições (opcional), tipo montagem direta.
  • Suporta contraponta hidráulica de alta rigidez (opcional) para maior estabilidade em usinagens longas.


Especificações principais da máquina
  • Modelos: TCN-2100 L3 V.EDITION; TCN-2100 L6 V.EDITION
  • Tamanho do mandril (polegadas): L3 = 8; L6 = 8
  • Tipo de torretta: Torretta 8 posições (montagem direta) ou torretta 12 posições (montagem direta) — disponível para L3 e L6
  • Diâmetro máximo de torneamento (mm): L3 = φ410 (com uma configuração de torretta) / φ340 (torretta alternativa); L6 = φ410*2 / φ340*2
  • Comprimento máximo de torneamento (mm): L3 = 300; L6 = 600
  • Capacidade de barra (mm): L3 = φ51; L6 = φ51
  • Velocidade do fuso (min⁻¹): L3 = 3200; L6 = 3200
  • Taxa de avanço rápido (m/min): X = 24 / Z = 30 (ambos L3 e L6)
  • Motor do fuso (15 min / contínuo) (kW): L3 = 11 / 7.5; L6 = 11 / 7.5
  • Altura da máquina (mm): L3 = 1700; L6 = 1700
  • Área de instalação requerida (mm): L3 = 1750 × 1532; L6 = 2095 × 1532
  • Peso da máquina (kg): L3 = 2700; L6 = 3200


Observações
  • A capacidade de barra pode variar conforme combinações de mandril e cilindros.
  • Na versão L6, o diâmetro máximo de torneamento pode ser limitado pelo tamanho da peça; consultar «The Limit of the Turning Range» no catálogo.
