Torno CN TF-2600
vertical8 ferramentaspara usinagem de eixos

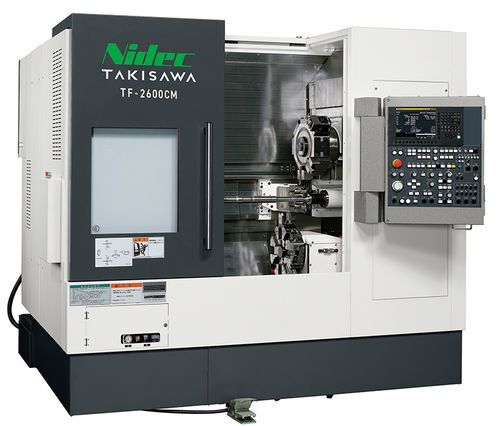

Torno CN - TF-2600 - TAKISAWA - vertical / 8 ferramentas / para usinagem de eixos
Torno CN - TF-2600 - TAKISAWA - vertical / 8 ferramentas / para usinagem de eixos
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CN
Orientação do eixo-árvore
vertical
Número de ferramentas
8 ferramentas
Aplicações
para usinagem de eixos
Performance
de alta rigidez
Função combinada
de fresagem
Diâmetro

260 mm
(10,24 in)

Velocidade de rotação

2.500 rpm, 3.000 rpm, 3.200 rpm, 5.000 rpm
(15.707,963 rad.min-1, 18.849,556 rad.min-1, 20.106,193 rad.min-1, 31.415,927 rad.min-1)

Diâmetro máx. peças

MÁX: 70 mm
(3 in)

MÍN: 70 mm
(3 in)

Comprimento máx. peças

650 mm, 750 mm
(26 in, 30 in)

Diâmetro máx. corte

260 mm
(10 in)

Avanço rápido no eixo X

20 m/min

Avanço rápido no eixo Z

30 m/min

Potência nominal

11 kW, 15 kW
(15 hp, 20,4 hp)

Comprimento total

2.400 mm
(94 in)

Largura total

2.080 mm
(82 in)

Altura total

2.150 mm
(85 in)

Peso

6.100 kg
(13.448 lb)

Descrição

Visão geral

O Takisawa TF-2600 é um centro de usinagem de eixo de alta rigidez, projetado para reduzir o tempo de corte em usinagens de flange e eixo, mantendo evacuação eficiente de cavacos e condições de usinagem estáveis.

Principais características
  • Motor do fuso de ampla faixa (especificação 10")
  • Guias retangulares de alta rigidez
  • Construção de bancada vertical para melhorar o fluxo de cavacos e a rigidez


Unidades funcionais adicionais
  • Ponta fixa NC servo — Curso: 580 mm; Furo do cone da luva: 8" spec: MT.4, 10" spec: MT.5
  • Steady rest NC servo (opcional) — Curso: 720 mm


Especificações principais (Torneamento)
  • Tamanho do mandril (polegadas): 8 / 8 / 10 (variantes)
  • Tipo de torreta: torreta de 6 posições (montagem direta) / torreta de 8 posições (montagem direta)
  • Diâmetro máximo de torneamento: Ø260 mm
  • Comprimento máximo de torneamento: 750 mm (algumas variantes) / 650 mm (outras variantes)
  • Velocidade do fuso (min⁻¹): 3200 [OP. 5000] (algumas variantes) / 2500 [OP. 3000] (outras variantes)
  • Taxa de avanço rápido (m/min): X: 20 / Z: 30 / A: 20 / R: 30
  • Motor do fuso (kW): 11/15 ou 15/11 (faixa ampla, dependendo da variante)
  • Altura da máquina: 2150 mm
  • Área ocupada requerida: 2400 × 2080 mm
  • Peso da máquina: 6100 kg


Especificações principais (Torneamento & Fresamento)
  • Tamanho do mandril (polegadas): 8 / 10 (variantes)
  • Tipo de torreta: Superior: torreta de 8 posições para ferramentas rotativas (tipo porta-ferramentas completo); Inferior: torreta de 6 posições (montagem direta) [OP. torreta inferior de 8 posições]
  • Diâmetro máximo de torneamento (inferior): Ø260 mm
  • Comprimento máximo de torneamento (inferior): 750 mm / 650 mm
  • Velocidade do fuso (min⁻¹): 3200 [OP. 5000] / 2500 [OP. 3000]
  • Velocidade do eixo de ferramenta rotativa (min⁻¹): 6000
  • Taxa de avanço rápido (m/min): X: 20 / Z: 30 / A: 20 / R: 30
  • Motor do fuso (kW): 11/15 ou 15/11 (faixa ampla)
  • Motor da ferramenta rotativa (kW): 2.2
  • Altura da máquina: 2150 mm
  • Área ocupada requerida: 2400 × 2080 mm
  • Peso da máquina: 6100 kg


Peça alvo para carregador (opcional)
  • Tamanho do mandril (polegadas): 8 / 10
  • Diâmetro externo: Ø70 mm
  • Comprimento: 750 / 650 mm
  • Peso da peça: 10 kg
