Torno CNC TT-2100H series
horizontalde 2 eixosde dois fusos

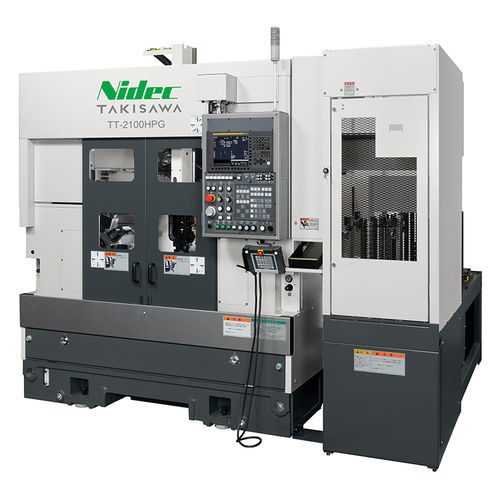

Torno CNC - TT-2100H series - TAKISAWA - horizontal / de 2 eixos / de dois fusos
Torno CNC - TT-2100H series - TAKISAWA - horizontal / de 2 eixos / de dois fusos
Torno CNC - TT-2100H series - TAKISAWA - horizontal / de 2 eixos / de dois fusos - imagem - 2
Torno CNC - TT-2100H series - TAKISAWA - horizontal / de 2 eixos / de dois fusos - imagem - 3
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
horizontal
Número de eixos
de 2 eixos
Número de eixos-árvore
de dois fusos
Número de ferramentas
12 ferramentas, 10 ferramentas
Aplicações
para produção de peças pequenas, de produção
Performance
de alta precisão, de alta velocidade, de alta produtividade
Outras características
multifuncional
Função combinada
de fresagem
Opções e acessórios
com carga/descarga automática
Diâmetro

240 mm
(9,45 in)

Velocidade de rotação

3.200 rpm, 4.500 rpm, 6.000 rpm
(20.106,193 rad.min-1, 28.274,334 rad.min-1, 37.699,112 rad.min-1)

Comprimento máx. peças

94 mm, 136 mm
(4 in, 5 in)

Diâmetro máx. corte

240 mm
(9 in)

Avanço rápido no eixo X

30 m/min

Avanço rápido no eixo Z

30 m/min

Potência nominal

5,5 kW, 7,5 kW, 11 kW
(7,5 hp, 10,2 hp, 15 hp)

Comprimento total

2.825 mm
(111 in)

Largura total

2.615 mm
(103 in)

Altura total

2.700 mm
(106 in)

Peso

5.200 kg
(11.464 lb)

Descrição

Visão geral

  • Os TT-2100HG e TT-2100HPG são tornos CNC paralelos de dupla fuso de alta precisão projetados para reduzir tempos de ciclo e melhorar a precisão. Disponíveis em configurações apenas torneamento e torneamento+fresamento, com especificações de carregador selecionáveis.


Destaques

  • Desenvolvimento de alta precisão da série TT-2100G, proporcionando redução do tempo de ciclo através do aumento da velocidade de avanço rápido com guias lineares.
  • Sistema de medição direta de alta precisão (escala de vidro) no eixo X que minimiza deslocamentos térmicos e estabiliza a qualidade em uma única passagem.
  • Especificação de carregador selecionável para otimizar o planejamento de produção; suporta peças de diâmetro pequeno a médio (várias opções por conjunto).
  • Configuração de dupla fuso com unidade de inversão de transferência padrão para usinagem simultânea frente/trás, melhorando a eficiência de espaço e processo em relação a dois tornos de um fuso com dispositivo de inversão.


Características

  • Guias lineares nos eixos X/Z (alta velocidade) fornecem alto desempenho de acompanhamento em micro-movimento e usinagem cônica e aumentam a velocidade de avanço X/Z em cerca de 25% até 30 m/min; o eixo da torre gira durante o movimento para reduzir o tempo de ciclo.
  • Sistema de Medição Direta de Alta Precisão: escala de vidro no eixo X melhora a precisão de usinagem a longo prazo em cerca de 70%.
  • Leito com estrutura tipo tanque para minimizar deslocamentos térmicos ao longo do dia.
  • Duas especificações de fuso (mandril 6" e 8") combinadas com motores de fuso de alto desempenho FANUC.
  • Torreta padrão de 10 posições (T10); torreta de 12 posições (T12) e torreta de fresagem de 10 posições (T10M) opcionais para múltiplos processos.
  • Sistema de economia de energia e separador óleo-água para estender a vida do fluido de corte e reduzir o consumo de energia.
  • Software orientado ao operador e botões dedicados para simplificar a configuração e o gerenciamento de processo/medição, reduzindo tempos sem produção.


Multimídia

  • Vídeo do produto: "Talk About \"TT-2100HP\"" (YouTube).


Especificações técnicas

  • Modelos: TT-2100HG / TT-2100HPG (torneamento), TT-2100HCMG / TT-2100HPCMG (torneamento e fresagem).
  • Tamanho do mandril (inch): 6+6 e 8+8.
  • Diâmetro máximo de torneamento: Ø240 mm.
  • Comprimento máximo de torneamento: 6+6 = 135.5 mm; 8+8 = 94 mm.
  • Velocidade do fuso (min⁻¹): 6+6 = 4500 (opção 6000); 8+8 = 3200 (opção 4500).
  • Taxa de avanço rápido: X: 30 m/min / Z: 30 m/min.
  • Motor de fuso (15 min/contínuo): 6+6 = 7.5 / 5.5 kW (opção 11 / 7.5 kW); 8+8 = 11 / 7.5 kW.
  • Velocidade da ferramenta rotativa (modelos torneamento e fresagem): 2500 min⁻¹.
  • Motor da ferramenta rotativa (15 min/contínuo): 5.5 / 3.7 kW.
  • Altura da máquina: 2700 mm.
  • Espaço necessário: 2825 × 2615 mm.
  • Peso da máquina: modelos torneamento ~5200 kg; modelos torneamento e fresagem ~5400 kg.
  • Peça alvo do carregador (por palete/conjunto): para mandril 6+6 — Ø ext. Ø80 mm (opção Ø160), comprimento 80 mm, peso 0.7 kg ×2 (opção 3.0 kg ×2); para mandril 8+8 — Ø ext. Ø160 mm (opção Ø80), comprimento 80 mm, peso 3.0 kg ×2 (opção 0.7 kg ×2).
  • Especificações do alimentador de peças: número de paletes = 16; capacidade de carga por palete = 40 kg; altura de empilhamento = 450 mm.
  • Unidade de inversão de transferência: padrão (permite usinagem simultânea frente e verso).
  • Guia linear (X/Z): aumenta a velocidade de avanço em ~25% (até 30 m/min) e melhora o acompanhamento em micro-movimentos.
  • Sistema de Medição Direta de Alta Precisão: escala de vidro no eixo X melhora a precisão de usinagem a longo prazo em cerca de 70%.
