Torno CNC TT-350G
horizontalde 2 eixosde dois fusos

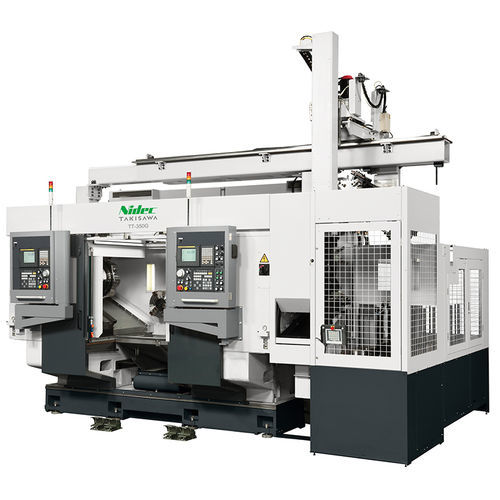

Torno CNC - TT-350G - TAKISAWA - horizontal / de 2 eixos / de dois fusos
Torno CNC - TT-350G - TAKISAWA - horizontal / de 2 eixos / de dois fusos
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
horizontal
Número de eixos
de 2 eixos
Número de eixos-árvore
de dois fusos
Número de ferramentas
8 ferramentas
Aplicações
para uso intensivo, para aplicações automotivas, para peças de grandes dimensões, para produção em massa
Performance
de alta precisão, de alta rigidez, de alta produtividade
Função combinada
de fresagem
Opções e acessórios
com carregadores tipo pórtico
Diâmetro

460 mm
(18,11 in)

Velocidade de rotação

2.000 rpm, 3.000 rpm, 4.000 rpm
(12.566,371 rad.min-1, 18.849,556 rad.min-1, 25.132,741 rad.min-1)

Comprimento máx. peças

281 mm, 325 mm, 326 mm
(11 in, 13 in, 13 in)

Diâmetro máx. corte

460 mm
(18 in)

Avanço rápido no eixo X

24 m/min

Avanço rápido no eixo Z

24 m/min

Potência nominal

15 kW, 18,5 kW, 22 kW
(20,4 hp, 25,2 hp, 29,9 hp)

Comprimento total

4.395 mm
(173 in)

Largura total

3.753 mm
(148 in)

Altura total

4.493 mm
(177 in)

Peso

13.500 kg, 13.700 kg
(29.762 lb, 30.203 lb)

Descrição

O TT-350G é um torno CNC de fusos gêmeos paralelos projetado para peças de porte médio e grande nas indústrias automotiva e de máquinas de construção. Está otimizado para usinagem de corte pesado, corte intermitente e produção em série de peças com mandril de 12" (10"), apresentando uma estrutura de cama sem balanço que garante alta rigidez, precisão e produtividade.

Principais características
  • Alta rigidez estrutural, adequada para cortes pesados e operações intermitentes
  • Excelente acessibilidade para integração de carregadores e manuseio de peças
  • Carregador opcional disponível para peças pesadas
  • Guias X/Z e torre com estruturas altamente rígidas e confiáveis, comparáveis a tornos universais de 2 eixos
  • Guias retangulares largas nos eixos X e Z para precisão estável a longo prazo
  • Software de operação intuitivo para reduzir tempos não produtivos, como ajustes
  • Funções de economia de energia disponíveis


Configuração da máquina / Torreta e carregador
  • Tamanho do mandril (torneamento): 12+12 inch
  • Tipo de torreta: torreta de 8 posições (tipo de montagem direta)
  • Variantes opcionais: 10 ou 12 posições montagem direta ou 12 posições com ferramentas acionadas
  • Carregador tipo pórtico opcional para peças grandes: diâmetro exterior alvo Ø280 mm, comprimento 160 mm, peso 15 kg (×2)
  • Alimentador de peças: número de paletes 14; capacidade de carga por palete 70 kg; altura de empilhamento 400 mm


Especificações técnicas
  • Modelo: TT-350G
  • Tamanho do mandril (torneamento): 12+12 inch
  • Diâmetro máximo de torneamento: Ø460 mm
  • Comprimento máximo de torneamento: 325 mm
  • Velocidade do fuso: 3000 min⁻¹ (opções 2000, 4000)
  • Velocidade de avanço rápido (X / Z): 24 / 24 m/min
  • Motor do fuso (30 min / contínuo): 18.5 / 15 kW (opções 22 / 18.5)
  • Altura da máquina: 4493 mm
  • Espaço no chão requerido: 4395 × 3753 mm
  • Peso da máquina: 13.500 kg
  • Peça alvo do carregador — Diâmetro exterior: Ø280 mm
  • Peça alvo do carregador — Comprimento: 160 mm
  • Peça alvo do carregador — Peso: 15 kg (×2)
  • Alimentador de peças — Número de paletes: 14
  • Alimentador de peças — Capacidade por palete: 70 kg
  • Alimentador de peças — Altura de empilhamento: 400 mm
