Torno CNC TCN-2100
horizontal12 ferramentas8 ferramentas

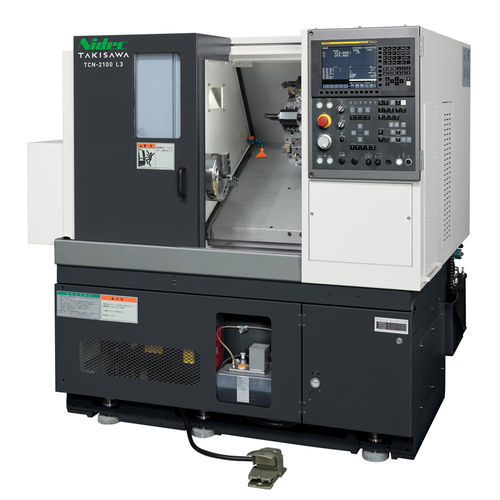

Torno CNC - TCN-2100 - TAKISAWA - horizontal / 12 ferramentas / 8 ferramentas
Torno CNC - TCN-2100 - TAKISAWA - horizontal / 12 ferramentas / 8 ferramentas
Torno CNC - TCN-2100 - TAKISAWA - horizontal / 12 ferramentas / 8 ferramentas - imagem - 2
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
horizontal
Número de ferramentas
12 ferramentas, 8 ferramentas
Aplicações
para usinagem de barras, de produção, para produção em massa
Performance
de alta precisão
Função combinada
de fresagem
Opções e acessórios
com carga/descarga automática, com alimentador de barras integrado
Diâmetro

340 mm, 410 mm
(13,39 in, 16,14 in)

Velocidade de rotação

3.200 rpm, 5.000 rpm
(20.106,193 rad.min-1, 31.415,927 rad.min-1)

Comprimento máx. peças

300 mm, 600 mm
(12 in, 24 in)

Diâmetro máx. barras

51 mm
(2 in)

Avanço rápido no eixo X

24 m/min

Avanço rápido no eixo Z

30 m/s
(98 ft/s)

Potência nominal

9 kW, 11 kW
(12,2 hp, 15 hp)

Comprimento total

1.750 mm, 1.810 mm, 2.095 mm, 2.277 mm
(69 in, 71 in, 82 in, 90 in)

Largura total

1.532 mm
(60 in)

Altura total

1.700 mm
(67 in)

Peso

2.700 kg, 3.300 kg
(5.952 lb, 7.275 lb)

Descrição

Visão geral
O TCN-2100 é um torno CNC de 8 polegadas projetado para elevada capacidade de usinagem e fluxos de produção flexíveis. Está disponível nas variantes torneamento (TCN-2100), torneamento e fresamento (TCN-2100CM) e variante preparada para automação (TCN-2100G) para alimentação por barra, carregador ou operações mistas.

Principais características
  • Guias de deslizamento com guias retangulares de alta rigidez e alta precisão para controlo preciso do movimento.
  • Motor do spindle e relação de redução revistos para aumentar o torque contínuo nominal, melhorando o desempenho de corte.
  • Opções de torretta: 8 posições (montagem direta), 12 posições (montagem direta) e 12 posições com ferramenta rotativa para funções de fresagem.
  • Contraponto hidráulico de alta rigidez opcional para suportar peças longas ou pesadas.


Especificações principais da máquina (Torneamento)
  • TCN-2100 (Torneamento) — variantes
    • Modelos: TCN-2100 L3 e TCN-2100 L6.
    • Tamanho do mandril: 8 polegadas.
    • Tipos de torretta (opções): 8 posições (montagem direta) e 12 posições (montagem direta).
    • Diâmetro máximo de torneamento (mm): L3 — Φ410 (8 posições) / Φ340 (12 posições); L6 — Φ410* / Φ340*.
    • Comprimento máximo de torneamento (mm): L3 — 300; L6 — 600.
    • Capacidade de barra: Φ51 mm (depende do tipo de mandril/cilindro).
    • Velocidade do spindle (min-1): 3200 (opção 5000).
    • Taxa de avanço rápido (m/min): X: 24 / Z: 30.
    • Motor do spindle (30 min / contínuo) (kW): 11 / 9.
    • Altura da máquina: 1700 mm.
    • Área de instalação necessária (mm): L3 — 1750 × 1532; L6 — 2095 × 1532.
    • Peso da máquina (kg): L3 — 2700; L6 — 3200.


Torneamento & Fresamento (TCN-2100CM)
  • TCN-2100CM — variantes
    • Tamanho do mandril: 8 polegadas.
    • Torretta: tipo ferramenta rotativa — 12 posições (configuração torneamento e fresamento).
    • Diâmetro máximo de torneamento: Φ280 mm.
    • Comprimento máximo de torneamento (mm): L3 — 208; L6 — 508.
    • Capacidade de barra: Φ51 mm.
    • Velocidade do spindle (min-1): 3200 (opção 5000).
    • Velocidade da ferramenta rotativa (min-1): 6000.
    • Motor da ferramenta rotativa (15 min / contínuo) (kW): 5.5 / 3.7.
    • Taxa de avanço rápido (m/min): X: 24 / Z: 30.
    • Motor do spindle (kW): 11 / 9.
    • Altura da máquina: 1700 mm.
    • Área de instalação necessária (mm): L3 — 1810 × 1532; L6 — 2277 × 1532.
    • Peso da máquina (kg): L3 — 2800; L6 — 3300.


Variante de automação — TCN-2100G (Loader / Alimentador)
  • Peça alvo do loader
    • Diâmetro exterior: Φ160 mm.
    • Comprimento: 100 mm.
    • Peso: 3 kg (×2).
  • Especificações do alimentador
    • Número de paletes: 16.
    • Capacidade de carga (por palete): 40 kg.
    • Altura de empilhamento de peças: 450 mm.


Software Takisawa
  • TiwaP-1 (opcional): sistema de programação interativo para criar, simular e executar programas de usinagem sem necessidade de conhecimento de G-code. Funções: simulação 3D, verificação de trajectória da ferramenta e sequenciamento otimizado de spindle/C para reduzir o esforço do operador.


Especificações técnicas (resumo)
  • Família de modelos: TCN-2100 (também disponível como TCN-2100CM e TCN-2100G).
  • Mandril padrão: 8".
  • Configurações de torretta: 8 posições, 12 posições (montagem direta); 12 posições ferramenta rotativa (CM).
  • Capacidade de barra: Φ51 mm (depende de mandril/cilindro).
  • Velocidade padrão do spindle: 3200 min-1 (opção 5000).
  • Velocidade da ferramenta (CM): 6000 min-1.
  • Avanços rápidos: X 24 m/min, Z 30 m/min.
  • Potência do motor do spindle (30 min / contínuo): 11 / 9 kW.
  • Opções: contraponto hidráulico, unidade de automação, software TiwaP-1.
