Torno CNC TK-2100
vertical8 ferramentasde alta precisão

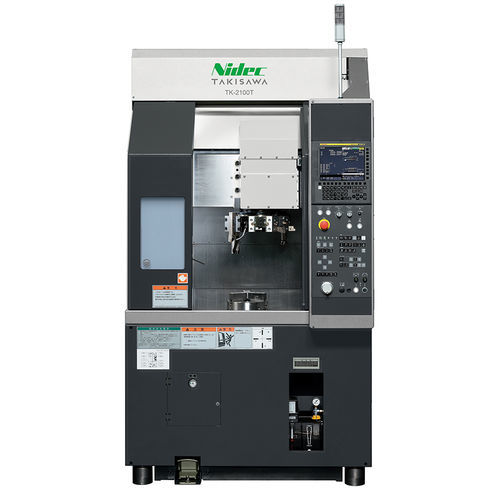

Torno CNC - TK-2100 - TAKISAWA - vertical / 8 ferramentas / de alta precisão
Torno CNC - TK-2100 - TAKISAWA - vertical / 8 ferramentas / de alta precisão
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
vertical
Número de ferramentas
8 ferramentas
Performance
de alta precisão, de alta rigidez
Outras características
compacto
Diâmetro

400 mm, 600 mm
(15,75 in, 23,62 in)

Velocidade de rotação

2.000 rpm, 2.500 rpm, 3.200 rpm
(12.566,371 rad.min-1, 15.707,963 rad.min-1, 20.106,193 rad.min-1)

Diâmetro máx. corte

355 mm
(14 in)

Comprimento máx. corte

MÍN: 310 mm
(12 in)

MÁX: 400 mm
(16 in)

Avanço rápido no eixo X

20 m/s
(66 ft/s)

Avanço rápido no eixo Z

20 m/s
(66 ft/s)

Potência nominal

9 kW, 11 kW, 15 kW, 18,5 kW
(12,2 hp, 15 hp, 20,4 hp, 25,2 hp)

Comprimento total

1.220 mm, 1.600 mm
(48 in, 63 in)

Largura total

1.980 mm
(78 in)

Altura total

2.200 mm
(87 in)

Peso

3.600 kg, 3.700 kg
(7.937 lb)

Descrição

Torno vertical compacto totalmente redesenhado que oferece configurações versáteis, adaptáveis a diferentes peças, processos e layouts de ferramentaria/automação. A estrutura básica modular permite selecionar o diâmetro de giro e o tipo de torreta adequados aos requisitos de usinagem. Guias retangulares de alta rigidez e precisão melhoram a estabilidade e a precisão de usinagem.

Configurações
  • Carro porta-ferramentas tipo comb
  • Torreta de 6 posições (montagem direta)
  • Torreta de 8 posições (montagem direta)


Vídeos do produto
  • Vídeo de apresentação TK-2100/2600
  • Discussão sobre TK-2100/2600


Especificações
  • Tamanho do mandril: 8 polegadas
  • Tipo de torreta: carro porta-ferramentas tipo comb; torreta 6 posições (montagem direta); torreta 8 posições (montagem direta)
  • Máximo swing: 400 mm (600 mm para a variante 600)
  • Diâmetro máximo de torneamento: Comb: - ; Torreta 6 posições: φ355 mm ; Torreta 8 posições: φ335 mm
  • Comprimento máximo de torneamento: Comb: 400 mm ; Torreta 6/8 posições: 310 mm
  • Velocidade do fuso: 3200 min-1 (opções: 2000, 2500)
  • Velocidade de avanço rápido: X: 20 m/min ; Z: 20 m/min
  • Motor do fuso (30 min / contínuo): 11 / 9 kW (opcional: 15/11, 18.5/15)
  • Altura da máquina: 2200 mm
  • Área de ocupação necessária: 1220 × 1980 mm (1600 × 1980 mm para a variante 600)
  • Peso da máquina: 3600 kg (3600 / 3700 kg dependendo da configuração; 3700 kg para a variante 600)
