Torno CNC TCN-2600
12 ferramentas10 ferramentas8 ferramentas

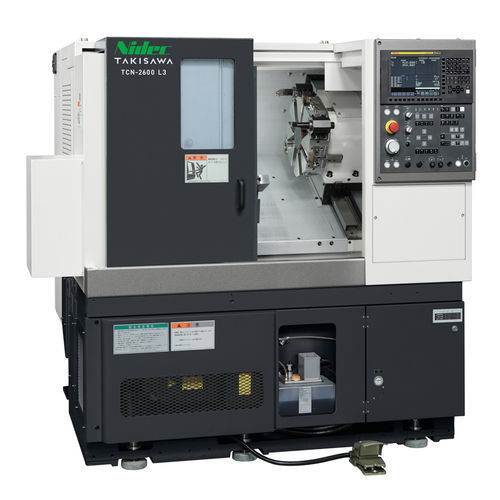

Torno CNC - TCN-2600 - TAKISAWA - 12 ferramentas / 10 ferramentas / 8 ferramentas
Torno CNC - TCN-2600 - TAKISAWA - 12 ferramentas / 10 ferramentas / 8 ferramentas
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Número de ferramentas
12 ferramentas, 8 ferramentas, 10 ferramentas
Função combinada
de fresagem
Diâmetro

280 mm, 410 mm
(11,02 in, 16,14 in)

Velocidade de rotação

2.500 rpm, 3.200 rpm
(15.707,963 rad.min-1, 20.106,193 rad.min-1)

Comprimento máx. peças

158 mm, 250 mm, 458 mm, 550 mm
(6 in, 10 in, 18 in, 22 in)

Diâmetro máx. barras

74 mm, 90 mm
(3 in, 4 in)

Potência nominal

9 kW, 11 kW
(12,2 hp, 15 hp)

Comprimento total

1.750 mm, 1.810 mm, 2.095 mm, 2.277 mm
(69 in, 71 in, 82 in, 90 in)

Largura total

1.543 mm
(61 in)

Altura total

1.700 mm
(67 in)

Peso

2.700 kg, 2.800 kg, 3.200 kg, 3.300 kg
(5.952 lb, 6.173 lb, 7.055 lb, 7.275 lb)

Descrição

O TCN-2600 é um torno CNC de 10 polegadas da Takisawa concebido para elevada capacidade de corte e produção versátil. Disponível em configurações L-series (só torneamento) e CM-series (torneamento + fresagem), com variantes preparadas para automação TCN-2600G.

Principais características
  • Todas as guias utilizam patins rectangulares de alta rigidez para durabilidade e precisão posicional.
  • Motor de fuso de ampla faixa e relação de redução revista que melhoram o binário contínuo em baixas e altas rotações.
  • Duas famílias de torretas: L-series 8 posições (montagem direta); CM-series torreta de 12 posições com ferramenta rotativa para variantes de fresagem.
  • Contraponto hidráulico de alta rigidez opcional para operações de torneamento apoiado.


Automação (TCN-2600G)
  • Projetado para integração com carregador gantry de alta velocidade para células de torneamento automatizadas compactas.
  • Peça alvo para o carregador: diâmetro exterior Φ200 mm, comprimento 140 mm, peso 5 kg (×2).
  • Alimentador de peças: 14 paletes, capacidade por palete 70 kg, altura de empilhamento 400 mm.


Software
TiwaP-1 (opcional): sistema de programação interativo que suporta criação de programas, simulação 3D e execução para reduzir a carga do operador. Entrada interativa sem necessidade de conhecimentos de códigos G, animação 3D e simulação do percurso da ferramenta para verificação de programas, e reconhecimento automático da ordem de fuso/processo para execução otimizada.

Especificações técnicas
  • Variantes: TCN-2600 L3, TCN-2600 L6, TCN-2600CM L3, TCN-2600CM L6.
  • Tamanho do mandril: 10 polegadas (todas as variantes).
  • Tipo de torreta: L-series — torreta 8 posições montagem direta; CM-series — torreta 12 posições tipo ferramenta rotativa.
  • Diâmetro máximo de torneamento: L-series Φ410 mm (L6: pode haver limite conforme tamanho da peça); CM-series Φ280 mm.
  • Comprimento máximo de torneamento: TCN-2600 L3 = 250 mm, L6 = 550 mm; TCN-2600CM L3 = 158 mm, CM L6 = 458 mm.
  • Capacidade de barra: Φ74 mm (OP. Φ90) conforme tipo de mandril/cilindro.
  • Velocidade do fuso: 3200 min-1 (OP. 2500) todas as variantes.
  • Velocidade de ferramenta rotativa: variantes CM 6000 min-1; não aplicável às L-series.
  • Velocidade de avanço rápido: X: 24 m/min, Z: 30 m/min.
  • Motor do fuso (30 min/contínuo): 11/9 kW.
  • Motor da ferramenta rotativa (15 min/contínuo): variantes CM 5.5/3.7 kW.
  • Altura da máquina: 1700 mm.
  • Área ocupada (L×P): L3 = 1750×1543 mm, L6 = 2095×1543 mm, CM L3 = 1810×1543 mm, CM L6 = 2277×1543 mm.
  • Peso da máquina: L3 = 2700 kg, L6 = 3200 kg, CM L3 = 2800 kg, CM L6 = 3300 kg.
  • Fabricante/marca: Takisawa.
