Torno CNC TS-5000
horizontalde dois fusosA2-11

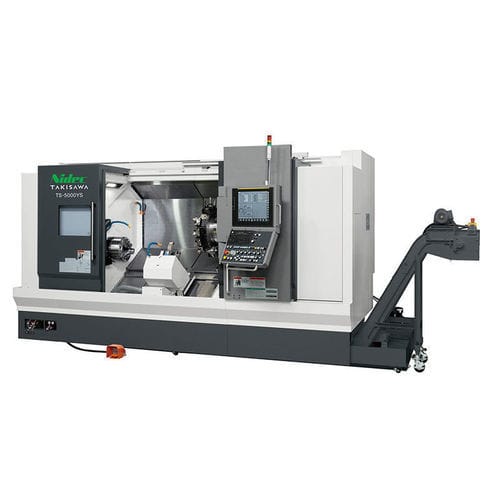

Torno CNC - TS-5000 - TAKISAWA - horizontal / de dois fusos / A2-11
Torno CNC - TS-5000 - TAKISAWA - horizontal / de dois fusos / A2-11
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
horizontal
Número de eixos-árvore
de dois fusos
Nariz do eixo-árvore
A2-11
Número de ferramentas
12 ferramentas, 10 ferramentas, 15 ferramentas, 20 ferramentas
Aplicações
para usinagem de barras, para produção em massa
Diâmetro

292 mm, 315 mm, 370 mm
(11,5 in, 12,4 in, 14,57 in)

Velocidade de rotação

2.500 rpm, 4.200 rpm, 5.000 rpm, 6.000 rpm
(15.707,963 rad.min-1, 26.389,378 rad.min-1, 31.415,927 rad.min-1, 37.699,112 rad.min-1)

Comprimento máx. peças

1.285 mm, 1.300 mm
(51 in, 51 in)

Diâmetro máx. barras

82 mm, 102 mm
(3 in, 4 in)

Avanço rápido no eixo X

30 m/min

Avanço rápido no eixo Z

30 m/min

Potência nominal

7,5 kW, 11 kW, 15 kW, 22 kW
(10,2 hp, 15 hp, 20,4 hp, 29,9 hp)

Comprimento total

4.105 mm
(162 in)

Largura total

2.255 mm
(89 in)

Altura total

2.300 mm
(91 in)

Peso

8.700 kg
(19.180 lb)

Descrição

Overview
  • O TS-5000 é um torno CNC de usinagem combinada com integração de processo, projetado para o manuseio flexível de peças de tipos e lotes variados. Os fusos esquerdo e direito permitem concluir usinagens dianteiras e traseiras em uma única fixação. A página do produto indica que opções estão incluídas.


Key features
  • Capacidade multi-fuso e múltiplas configurações de torretta para acomodar diversas aplicações de torneamento.
  • Fusos duplos no TS-5000YS; TS-5000Y dispõe de contraponto NC servo em vez do fuso direito.
  • Torretas intercambiáveis: 12 estações (all-holder, padrão), 10 estações, 15 estações, 20 estações (all-holder).
  • Capacidade de barra e combinações de mandril/cilindro configuráveis via opções.


Variants
  • TS-5000YS (padrão): fuso direito presente; mandril 12+8 polegadas; avanço rápido do eixo A: 30 m/min.
  • TS-5000Y: sem fuso direito; contraponto NC servo presente; mandril 12 polegadas; avanço rápido do eixo A: 13 m/min.


Technical specifications
  • Modelo: TS-5000 (variantes TS-5000YS, TS-5000Y)
  • Variantes: TS-5000YS, TS-5000Y
  • Fuso direito: TS-5000YS: presente (padrão); TS-5000Y: nenhum
  • Contraponto (tipo NC Servo): TS-5000YS: nenhum; TS-5000Y: presente
  • Tamanho do mandril (inch): TS-5000YS: 12+8; TS-5000Y: 12
  • Tipo de torretta (opções): 12 estações (all-holder, padrão), 10 estações, 15 estações, 20 estações (all-holder)
  • Diâmetro máximo de torneamento (mm): 12-/10-Estação: φ370; 15-Estação: φ315; 20-Estação: φ292
  • Comprimento máximo de torneamento (mm): 12-/10-Estação: 1300; 15-Estação: 1285; 20-Estação: 1300
  • Capacidade de barra (mm): φ102 [Opcional φ82] (depende dos tipos de mandril e cilindro)
  • Velocidade fuso esquerdo (min⁻¹): 2500 [Opção 4200]
  • Velocidade fuso direito (min⁻¹): TS-5000YS: 5000 [Opção 6000]; TS-5000Y: nenhum
  • Velocidade da ferramenta rotativa (min⁻¹): 6000
  • Velocidade de avanço rápido (m/min): X: 30 / Z: 30 / Y: 10 / A: TS-5000YS: 30 ; TS-5000Y: 13
  • Motor fuso esquerdo (30 min/contínuo): 22 / 15 kW
  • Motor fuso direito (30 min/contínuo): TS-5000YS: 11 / 7.5 kW; TS-5000Y: nenhum
  • Motor ferramenta rotativa (S3 25% / contínuo): 7.5 / 3.7 kW
  • Altura da máquina: 2300 mm
  • Espaço necessário no chão: 4105 × 2255 mm (sem bandeja de óleo e transportador de cavacos)
  • Peso da máquina: TS-5000YS: 8700 kg; TS-5000Y: 8500 kg
  • Notas: "•" = Padrão; "-" = Nenhum.


Options & notes
  • Imagens e texto do produto indicam opções incluídas; elementos configuráveis (mandris, cilindros, torrettes) afetam a capacidade de barra e algumas dimensões.
  • O espaço indicado não inclui bandeja de óleo nem transportador de cavacos.


Recommended applications
  • Produção de mistura de peças em que o usinamento dianteiro/traseiro em uma única fixação reduz manuseio e tempo de setup.
  • Trabalhos de barra e torneamento multi-processo que requerem configurações de torretta flexíveis e capacidade de subfuso.
