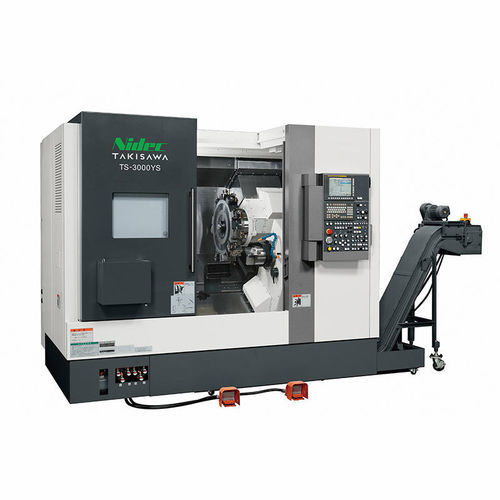

Torno CNC TS-3000

horizontalde dois fusos12 ferramentas

Visão geral

O TAKISAWA TS-3000 é um torno CNC de usinagem combinada projetado para peças de tipos e lotes variáveis. Destina-se aos setores aeroespacial, médico e de máquinas de construção, onde a integração de processos e a capacidade de múltiplas operações são necessárias. A variante TS-3000YS apresenta fusos gêmeos opostos (esquerdo e direito), permitindo usinagem frontal e traseira em uma única máquina.

Principais características

• Capacidade de usinagem combinada para executar várias operações em uma só máquina.
• Versões com fusos opostos ou fuso único com contraponto (tipo NC servo).
• Opções de torreta flexíveis (torreta de 12 posições all-holder padrão; opcionais: 10, 15, 20 posições).
• Projetado para produção de tipos e lotes variáveis em setores exigentes.

Especificações técnicas TS-3000YS (padrão / opcionais)

• Fuso direito: Presente
• Contraponto (tipo NC servo): Nenhum
• Tamanho do mandril (inch): 8 + 6
• Tipo de torreta: torreta de 12 posições (all-holder) — padrão; opcionais: 10, 15, 20 posições
• Diâmetro máximo de torneamento (mm): φ370 / φ315 / φ292 (dependendo da configuração)
• Comprimento máximo de torneamento (mm): 550 / 535 / 545 (dependendo da configuração)
• Capacidade de barra (mm): φ67
• Velocidade fuso esquerdo (min⁻¹): 5000
• Velocidade fuso direito (min⁻¹): 6000
• Velocidade ferramenta rotativa (min⁻¹): 6000
• Taxa de avanço rápido (m/min): X: 30 / Z: 30 / Y: 10 / A: 30
• Motor fuso esquerdo (30 min / contínuo) (kW): 15 / 11
• Motor fuso direito (30 min / contínuo) (kW): 11 / 7.5
• Motor ferramenta rotativa (S3 25% / contínuo) (kW): 7.5 / 3.7
• Altura da máquina (mm): 2300
• Área necessária (mm): 2800 × 2140 (sem coletor de óleo e transportador de cavacos)
• Peso da máquina (kg): 6200

Especificações técnicas TS-3000Y (padrão / opcionais)

• Fuso direito: Nenhum
• Contraponto (tipo NC servo): Presente
• Tamanho do mandril (inch): 8
• Tipo de torreta: torreta de 12 posições (all-holder) — padrão; opcionais: 10, 15, 20 posições
• Diâmetro máximo de torneamento (mm): φ370 / φ315 / φ292 (dependendo da configuração)
• Comprimento máximo de torneamento (mm): 550 / 535 / 545 (dependendo da configuração)
• Capacidade de barra (mm): φ67
• Velocidade fuso esquerdo (min⁻¹): 5000
• Velocidade fuso direito: —
• Velocidade ferramenta rotativa (min⁻¹): 6000
• Taxa de avanço rápido (m/min): X: 30 / Z: 30 / Y: 10 / A: 13
• Motor fuso esquerdo (30 min / contínuo) (kW): 15 / 11
• Motor fuso direito: —
• Motor ferramenta rotativa (S3 25% / contínuo) (kW): 7.5 / 3.7
• Altura da máquina (mm): 2300
• Área necessária (mm): 2800 × 2070 (sem coletor de óleo e transportador de cavacos)
• Peso da máquina (kg): 6000

Resumo

• Marca: TAKISAWA
• Série de produto: TS series
• Modelo (exibido): TS-3000 (inclui variantes TS-3000YS / TS-3000Y)
• Indústrias recomendadas: aeroespacial, médico, máquinas de construção
