Torno CNC TCY-200Ⅱ
12 ferramentaspara peças pequenascompacto

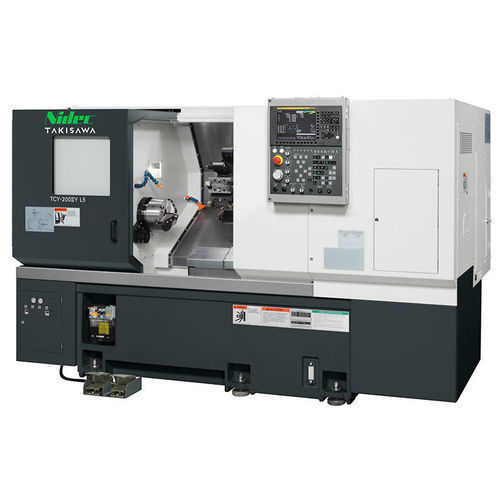

Torno CNC - TCY-200Ⅱ - TAKISAWA - 12 ferramentas / para peças pequenas / compacto
Torno CNC - TCY-200Ⅱ - TAKISAWA - 12 ferramentas / para peças pequenas / compacto
Torno CNC - TCY-200Ⅱ - TAKISAWA - 12 ferramentas / para peças pequenas / compacto - imagem - 2
Torno CNC - TCY-200Ⅱ - TAKISAWA - 12 ferramentas / para peças pequenas / compacto - imagem - 3
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Número de ferramentas
12 ferramentas
Aplicações
para peças pequenas
Outras características
compacto, com eixo Y
Função combinada
de fresagem
Diâmetro

220 mm, 250 mm
(8,66 in, 9,84 in)

Velocidade de rotação

4.000 rpm, 6.000 rpm
(25.132,741 rad.min-1, 37.699,112 rad.min-1)

Comprimento máx. peças

254 mm, 271 mm, 454 mm, 471 mm
(10 in, 11 in, 18 in, 19 in)

Diâmetro máx. barras

51 mm
(2 in)

Avanço rápido no eixo X

20 m/min

Avanço rápido no eixo Z

24 m/min

Potência nominal

2,2 kW, 3,7 kW, 5,5 kW, 7,5 kW, 11 kW
(3 hp, 5 hp, 7,5 hp, 10,2 hp, 15 hp)

Comprimento total

2.310 mm, 2.500 mm, 2.860 mm
(91 in, 98 in, 113 in)

Largura total

1.695 mm, 1.795 mm
(67 in, 71 in)

Altura total

1.700 mm
(67 in)

Peso

3.500 kg, 4.100 kg
(7.716 lb, 9.039 lb)

Descrição

Visão geral

  • Torno-fresadora combinada compacta que integra torneamento, usinagem por ferramenta rotativa e fresagem com controle do eixo Y para peças pequenas.


Principais características
  • Conceito compacto para integração dos processos de torneamento e usinagem com ferramenta rotativa em peças de pequeno porte.
  • Capacidade de fresagem e controle do eixo Y para integração de processos e usinagem de geometrias complexas.
  • Torreta tambor de 12 posições, tipo porta-ferramentas completo, para maior flexibilidade de ferramentas.
  • Fusos esquerdo e (quando aplicável) direito, fuso de ferramenta rotativa e altas velocidades de avanço rápido para reduzir tempos de ciclo.


Opções e automação
  • Pacotes de carregamento e automação disponíveis para operação contínua sem operador (opcional).
  • Software de programação interativa opcional (TiwaP-1) para criação de programas, simulação 3D e verificação de trajetórias sem necessidade de profundo conhecimento de G-code.
  • Alimentadores de barras e sistemas de manuseio opcionais para fornecimento automático de material e integração com carregadores.


Aplicações
  • Processos integrados de torneamento + fresagem para peças pequenas e complexas em produção de médio a grande volume (componentes automotivos, conectores, peças mecânicas de precisão).


Especificações técnicas
  • Modelos comerciais: TCY-200Ⅱ (variantes: TCY-200ⅡYS / TCY-200ⅡY)
  • Tipo de máquina: Torno combinado compacto com fresagem e eixo Y
  • Torreta: Torreta tambor 12 posições, tipo porta-ferramentas completo
  • Diâmetro máximo de torneamento: Ø220 mm (Ø250 mm para tipo BMT45)
  • Comprimento máximo de torneamento: L3: 254 mm [271 mm] ; L5: 454 mm [471 mm]
  • Tamanho do mandril (polegadas): TCY-200ⅡYS: 8+6 ; TCY-200ⅡY: 8
  • Capacidade de barra (fuso esquerdo): Ø51 mm (depende do tipo de mandril/cilindro)
  • Capacidade de barra (fuso direito): TCY-200ⅡYS: Ø42 mm ; TCY-200ⅡY: -
  • Velocidade fuso esquerdo (min⁻¹): 4000 [opção 6000]
  • Velocidade fuso direito (min⁻¹): 4000 [opção 6000] (quando instalado)
  • Velocidade ferramenta rotativa (min⁻¹): 6000
  • Taxa de avanço rápido: X 20 m/min ; Z 24 m/min ; Y 10 m/min
  • Motor fuso esquerdo (15 min / contínuo): 11 / 7.5 kW
  • Motor fuso direito (15 min / contínuo): 5.5 / 3.7 kW (quando aplicável)
  • Motor ferramenta rotativa (5 min / 15 min / contínuo): 3.7 / 2.2 / 1.5 kW
  • Altura da máquina: 1700 mm
  • Área de instalação necessária: L3: 2500 × 1695 mm ; L5: 2860 × 1795 mm (outra nota: L3: 2310 × 1695 mm *)
  • Peso da máquina: L3: 3500 kg ; L5: 4100 kg
  • Peça alvo do carregador (tipo 3 kg): Diâmetro exterior Ø160 mm ; Comprimento L3: 50 mm / L5: 100 mm ; Peso 3 kg
  • Especificações do alimentador de peças (tipo 3 kg): Número de paletes 16 ; Capacidade por palete 40 kg ; Altura de empilhamento 450 mm
  • Observações: • = Padrão ◦ = Opcional - = Nenhum ; colchetes [ ] indicam o tipo BMT45 quando especificado
