Torno CNC TT-2600Ⅱ series
horizontalde 2 eixosde dois fusos

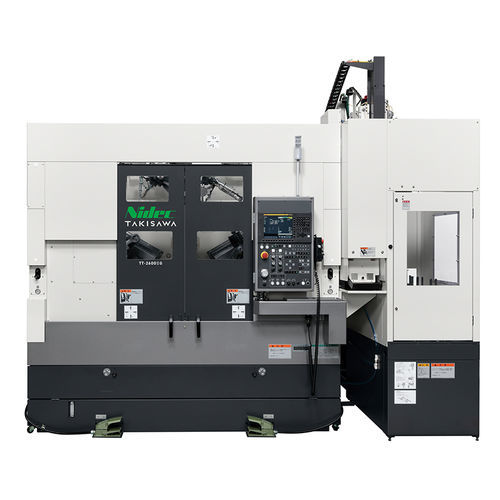

Torno CNC - TT-2600Ⅱ series - TAKISAWA - horizontal / de 2 eixos / de dois fusos
Torno CNC - TT-2600Ⅱ series - TAKISAWA - horizontal / de 2 eixos / de dois fusos
Torno CNC - TT-2600Ⅱ series - TAKISAWA - horizontal / de 2 eixos / de dois fusos - imagem - 2
Torno CNC - TT-2600Ⅱ series - TAKISAWA - horizontal / de 2 eixos / de dois fusos - imagem - 3
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
horizontal
Número de eixos
de 2 eixos
Número de eixos-árvore
de dois fusos
Número de ferramentas
12 ferramentas
Aplicações
para aplicações automotivas, para produção em massa
Performance
de alta precisão, de alta rigidez, de alta produtividade
Função combinada
de fresagem
Opções e acessórios
com carga/descarga automática
Diâmetro

290 mm, 340 mm
(11,42 in, 13,39 in)

Velocidade de rotação

2.500 rpm, 3.000 rpm, 4.000 rpm
(15.707,963 rad.min-1, 18.849,556 rad.min-1, 25.132,741 rad.min-1)

Diâmetro máx. peças

MÍN: 160 mm
(6 in)

MÁX: 240 mm
(9 in)

Diâmetro máx. corte

MÍN: 290 mm
(11 in)

MÁX: 340 mm
(13 in)

Comprimento máx. corte

MÍN: 166 mm
(7 in)

MÁX: 214 mm
(8 in)

Avanço rápido no eixo X

24 m/min

Avanço rápido no eixo Z

24 m/min

Potência nominal

7,5 kW, 11 kW, 15 kW
(10,2 hp, 15 hp, 20,4 hp)

Comprimento total

3.227 mm, 3.412 mm, 3.725 mm
(127 in, 134 in, 147 in)

Largura total

2.938 mm
(116 in)

Altura total

3.751 mm, 3.840 mm, 4.130 mm
(148 in, 151 in, 163 in)

Peso

6.300 kg, 6.400 kg, 6.500 kg
(13.889 lb, 14.110 lb, 14.330 lb)

Descrição

Visão geral

  • Os TT-2600ⅡG / TT-2600ⅡWG são tornos CNC de dupla spindle concebidos para produção em massa de componentes automotivos de alta precisão, disponíveis em configuração de torneamento e opcionalmente torneamento+fresagem com opções de carregador selecionáveis.
  • Especificações de mandril disponíveis: 8", 10" e 12"; cama tipo caixa rígida e guias quadradas largas nos eixos X/Z para estabilidade térmica e precisão contínua.


Principais características

  • Projeto de cama tipo caixa/depósito para minimizar deslocamentos térmicos durante operação contínua.
  • Guias retangulares largas (quadradas) nos eixos X e Z para usinagem de alta precisão a longo prazo.
  • A cabeça de fuso suporta fusos de alta precisão com mandris de 8", 10" e 12"; integrados com motores de fuso FANUC de alto desempenho.
  • Turret padrão de 12 posições (T12) com opção de turret de fresagem de 12 posições (T12M) para versões com fresagem.
  • Unidade de transferência de inversão padrão que permite usinagem frontal/traseira simultânea para operação dupla de spindle compacta.
  • Sistema de economia de energia e separador óleo-água para reduzir consumo elétrico e prolongar a vida do fluido de corte.
  • Controles fáceis de usar e botões dedicados para gestão de processo e medição, reduzindo tempos não produtivos.


Especificações principais da máquina (Torneamento)

  • Tamanho do mandril (inch): 8+8 / 10+10 / 12+12
  • Tipo de turret: Turret de 12 posições (All-Holder Type)
  • Diâmetro máximo de torneamento (mm): Ø290 (especificações 8/10") / Ø340 (especificação 12")
  • Comprimento máximo de torneamento (mm): 214 (8+8) / 204 (10+10) / 184 [OP. 166] (12+12)
  • Velocidade do fuso (min-1): 4000 (8+8) / 3200 [OP. 2500] (10+10) / 2500 (12+12)
  • Velocidade de avanço rápido (m/min): X: 24 / Z: 24
  • Motor do fuso (kW): exemplos típicos 11/7.5 [OP. 15/11] (8+8); 15/11 [OP. 18.5/15] (10+10); 15/11 (12+12)
  • Altura da máquina (mm): 3751 (8+8) / 3840 (10+10) / 4130 (12+12)
  • Espaço requerido (mm): 3227×2938 (8+8) / 3412×2938 (10+10) / 3725×2938 (12+12)
  • Peso da máquina (kg): 6300 (8+8) / 6400 (10+10) / 6500 (12+12)


Especificações Torneamento & Fresagem (quando configurado para fresagem)

  • Tamanho do mandril (inch): 8+8 / 10+10 / 12+12
  • Tipo de turret: Turret de 12 posições (All-Holder Type) com opção de turret de fresagem (T12M)
  • Diâmetro máximo de torneamento (mm): Ø290 (8/10") / Ø340 (12")
  • Comprimento máximo de torneamento (mm): 214 / 204 / 184 [OP. 166]
  • Velocidade do fuso (min-1): 4000 / 3200 [OP.2500] / 2500
  • Velocidade da ferramenta rotativa (min-1) (versões de fresagem): 4000 (quando aplicável)
  • Motor da ferramenta rotativa (kW) (S3 25%/15 min/contínuo): 5.5 / 5.5 / 3.7 (valores exemplares para configurações de turret de fresagem)
  • Velocidade de avanço rápido (m/min): X: 24 / Z: 24


Peças alvo do carregador

  • Mandril 8+8: Diâmetro externo Ø160 mm, Comprimento 100 mm, Peso 4 kg (×2)
  • Mandril 10+10: Diâmetro externo Ø200 mm, Comprimento 120 mm, Peso 8 kg (×2)
  • Mandril 12+12: Diâmetro externo Ø240 mm, Comprimento 110 mm [Opção: 100], Peso 8 kg (×2)


Especificações do alimentador de peças

  • Número de paletes: 16 (8+8) / 14 (10+10) / 14 (12+12)
  • Capacidade de carga por palete (kg): 40 (8+8) / 70 (10+10) / 70 (12+12)
  • Altura de empilhamento de peças (mm): 450 (8+8) / 400 (10+10) / 400 (12+12)


Características / Especificações técnicas

  • Brand: Takisawa Machine Tool Co., Ltd.
  • Variantes de modelo: TT-2600ⅡG e TT-2600ⅡWG (torneamento); TT-2600ⅡCMG / TT-2600ⅡWCMG (torneamento+fresagem)
  • Tipo de produto: Tornos CNC de dupla spindle para produção em massa de componentes automotivos de alta precisão
  • Cama: Cama rígida tipo caixa/depósito resistente ao deslocamento térmico
  • Guias: Guias quadradas/largas nos eixos X/Z para precisão a longo prazo
  • Turret padrão: 12 posições (T12); turret de fresagem opcional 12 posições (T12M)
  • Tamanhos de mandril aplicáveis: 8", 10", 12"
