Torno CNC TK-2600
vertical8 ferramentaspara produção em massa

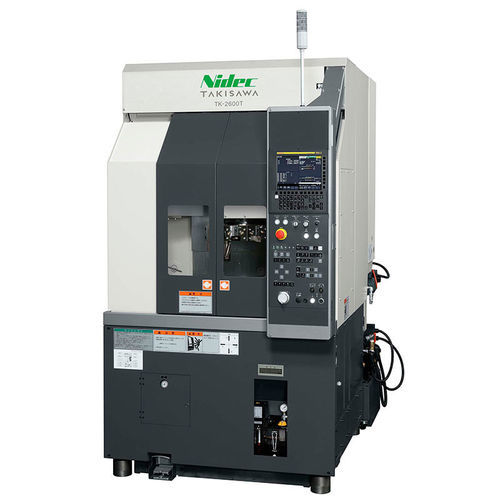

Torno CNC - TK-2600 - TAKISAWA - vertical / 8 ferramentas / para produção em massa
Torno CNC - TK-2600 - TAKISAWA - vertical / 8 ferramentas / para produção em massa
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
vertical
Número de ferramentas
8 ferramentas
Aplicações
para metais, para produção em massa, para linha de produção
Performance
de alta precisão, de alta rigidez
Outras características
compacto
Diâmetro

400 mm, 600 mm
(15,75 in, 23,62 in)

Velocidade de rotação

2.000 rpm, 2.500 rpm
(12.566,371 rad.min-1, 15.707,963 rad.min-1)

Comprimento máx. peças

257 mm, 347 mm
(10 in, 14 in)

Diâmetro máx. corte

355 mm
(14 in)

Comprimento máx. corte

MÍN: 257 mm
(10 in)

MÁX: 347 mm
(14 in)

Avanço rápido no eixo X

20 m/min

Avanço rápido no eixo Z

20 m/min

Potência nominal

15 kW, 18,5 kW, 22 kW
(20,4 hp, 25,2 hp, 29,9 hp)

Comprimento total

1.220 mm, 1.600 mm
(48 in, 63 in)

Largura total

1.980 mm
(78 in)

Altura total

2.200 mm
(87 in)

Peso

3.650 kg, 3.750 kg
(8.047 lb, 8.267 lb)

Descrição

Versão totalmente redesenhada de um modelo em produção há 30 anos.

Visão geral
  • O torno vertical compacto TK-2600 foi concebido para configurações modulares que se ajustam às dimensões das peças, disposição de ferramentas e planos de automação.


Principais características
  • Curso configurável: 400 mm padrão ou 600 mm (opção).
  • Opções de torre: tipo pente; torre de 6 estações (montagem direta); torre de 8 estações (montagem direta).
  • Guias retangulares para elevada rigidez e precisão.
  • Opções de fuso e motor para adaptar condições de corte e tempos de ciclo.
  • Pegada compacta para integração em células de produção ou linhas automatizadas.


Especificações
  • Tamanho do prato: 10 inch
  • Tipo de torre: Tipo pente; Torre 6 estações (montagem direta); Torre 8 estações (montagem direta)
  • Máx. curso: 400 mm (600 mm para a variante 600)
  • Diâmetro máx. de torneamento: Tipo pente: - ; Torre 6 estações: φ355 ; Torre 8 estações: φ335
  • Comprimento máx. de torneamento: Tipo pente: 347 mm ; Torre 6/8 estações: 257 mm
  • Velocidade do fuso: 2000 min⁻¹ (opção: 2500 min⁻¹)
  • Velocidade de avanço rápido: X: 20 / Z: 20 m/min
  • Motor do fuso (30 min / contínuo): 22 / 18,5 kW (opção: 18,5 / 15 kW)
  • Altura da máquina: 2200 mm
  • Espaço de instalação requerido: 1220 × 1980 mm (1600 × 1980 mm para a variante 600)
  • Peso da máquina: 3650 kg; 3750 kg
  • Nota: Valores entre parênteses referem‑se à variante com curso de 600 mm.


Aplicações
  • Torneamento de componentes de tamanho médio em oficinas e linhas de produção.
  • Integração em células automatizadas para produção em série.
  • Adequado para diversos materiais e layouts de ferramentas que exigem torneamento vertical compacto e preciso.
