Torno CNC TC-40
horizontal12 ferramentas10 ferramentas

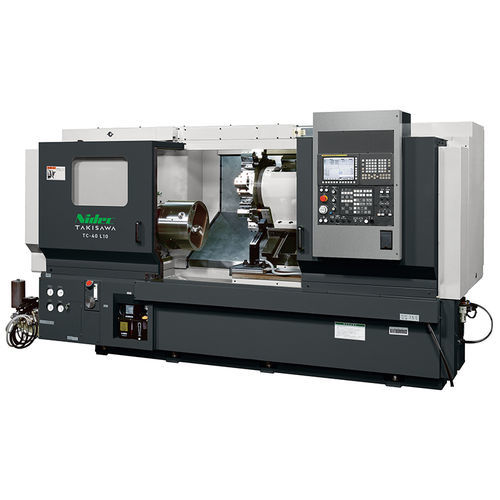

Torno CNC - TC-40 - TAKISAWA - horizontal / 12 ferramentas / 10 ferramentas
Torno CNC - TC-40 - TAKISAWA - horizontal / 12 ferramentas / 10 ferramentas
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
horizontal
Número de ferramentas
12 ferramentas, 8 ferramentas, 10 ferramentas
Performance
de alta precisão, de alta rigidez, de alta produtividade
Função combinada
de fresagem
Diâmetro

420 mm, 450 mm
(16,54 in, 17,72 in)

Velocidade de rotação

2.500 rpm
(15.707,963 rad.min-1)

Comprimento máx. peças

1.020 mm
(40 in)

Diâmetro máx. barras

89 mm
(4 in)

Avanço rápido no eixo X

12 m/min

Avanço rápido no eixo Z

16 m/min

Potência nominal

15 kW, 18,5 kW, 22 kW, 26 kW
(20,4 hp, 25,2 hp, 29,9 hp, 35,4 hp)

Comprimento total

2.100 mm, 2.331 mm
(83 in, 92 in)

Largura total

3.500 mm, 4.940 mm, 6.265 mm
(138 in, 194 in, 247 in)

Altura total

1.920 mm, 2.190 mm
(76 in, 86 in)

Peso

MÁX: 10.700 kg
(23.589 lb)

MÍN: 7.500 kg
(16.535 lb)

Descrição

Visão geral
  • O TC-40 é um modelo representativo da série TC, equipado com fuso compatível com mandris de 12 pol. e 15 pol. Disponível em configurações de torneamento e torneamento + fresamento (tipo CM).
  • Cama e sela com guia de seção total, torre e ponto central de alta rigidez para ampla gama de usinagens.


Principais características
  • Fuso preparado para mandris de 12 pol. e 15 pol., alta precisão e alta potência
  • Cama e sela com guia de seção total, estrutura muito rígida
  • Torre porta-ferramentas de alta rigidez (8/10/12 posições conforme especificação)
  • Ponto central de alta rigidez com elevada capacidade de suporte


Variações — especificações selecionadas
  • TC-40 L10
    • Tamanho do mandril: 12 pol. (conforme ficha técnica)
    • Diâmetro máximo de usinagem: Ø450 / Ø420 mm (conforme configuração)
    • Comprimento máximo de usinagem: 1020 mm
    • Diâmetro de barra (torneamento): Ø89 mm
    • Velocidade do fuso: 2500 min-1
    • Avanço rápido: X: 12 / Z: 16 m/min
    • Motor do fuso (30 min/contínuo): 18,5 / 15 kW (opções: 22/18,5, 26/22)
    • Altura da máquina: 1920 mm
    • Área de piso necessária: 2100 × 3500 mm
    • Peso da máquina: 7500 kg
  • TC-40 L20
    • Tamanho do mandril: 12 pol.
    • Diâmetro máximo de usinagem: Ø450 / Ø420 mm
    • Comprimento máximo de usinagem: 2020 mm
    • Diâmetro de barra (torneamento): Ø89 mm
    • Velocidade do fuso: 2500 min-1
    • Avanço rápido: X: 12 / Z: 16 m/min
    • Motor do fuso (30 min/contínuo): 18,5 / 15 kW (opções: 22/18,5, 26/22)
    • Altura da máquina: 2190 mm
    • Área de piso necessária: 2331 × 4940 mm
    • Peso da máquina: 9000 kg
  • TC-40 L30
    • Tamanho do mandril: 12 pol.
    • Diâmetro máximo de usinagem: Ø450 / Ø420 mm
    • Comprimento máximo de usinagem: 3020 mm
    • Diâmetro de barra (torneamento): Ø89 mm
    • Velocidade do fuso: 2500 min-1
    • Avanço rápido: X: 12 / Z: 16 m/min
    • Motor do fuso (30 min/contínuo): 18,5 / 15 kW (opções: 22/18,5, 26/22)
    • Altura da máquina: 2190 mm
    • Área de piso necessária: 2331 × 6265 mm
    • Peso da máquina: 10700 kg
  • TC-40CM L10 (torneamento + fresamento)
    • Tamanho do mandril: 12 pol.
    • Diâmetro máximo de usinagem: Ø420 mm
    • Comprimento máximo de usinagem: 2020 mm
    • Diâmetro de barra (torneamento): Ø89 mm
    • Velocidade do fuso: 2500 min-1
    • Velocidade ferramenta rotativa: 3000 min-1
    • Avanço rápido: X: 12 / Z: 16 m/min
    • Motor do fuso (30 min/contínuo): 18,5 / 15 kW (opções: 22/18,5, 26/22)
    • Motor da ferramenta rotativa (30 min/contínuo): 5,5 / 3,7 kW
    • Altura da máquina: 2190 mm
    • Área de piso necessária: 2331 × 4940 mm
    • Peso da máquina: 9000 kg
  • TC-40CM L20 / L30 (torneamento + fresamento)
    • A série TC-40CM amplia o comprimento máximo de usinagem, a área de piso necessária e o peso da máquina conforme as configurações L10/L20/L30
    • Velocidade do fuso: 2500 min-1; Avanço rápido: X: 12 / Z: 16 m/min
    • Opções de motor para fuso e ferramenta rotativa selecionáveis por modelo


Especificações técnicas
  • Série: TC-Series (página: TC-40)
  • Aplicação: Torneamento (e torneamento + fresamento para tipos CM)
  • Estrutura principal: Cama e sela com guia de seção total
  • Ferramentaria: Torre porta-ferramentas de alta rigidez (8/10/12 posições conforme especificação)
  • Ponto central: Projeto de alta rigidez
  • Potência do fuso e opções de fusos de alta potência disponíveis conforme especificação
  • Integração de controle & software: Compatível com soluções externas de criação/simulação de programas (opcional), ex. TiwaP-1
