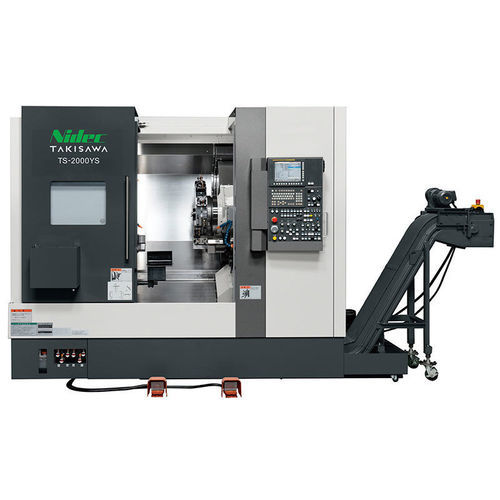

Torno CNC TS-2000

horizontalde 4 eixosde dois fusos

O TS-2000 é um centro de torneamento com eixo Y, fuso duplo oposto e torre única, da Takisawa Machine Tool Co., Ltd., projetado para integração de processos de usinagem. Com fusos direito e esquerdo pode concluir processos dianteiros e traseiros em uma única fixação, destinado a peças de tipos e lotes variados nos mercados aeroespacial, médico e de máquinas de construção.

Principais características

• Configuração eixo Y com fuso duplo oposto (TS-2000YS) e variante com contra-ponta (TS-2000Y).
• Suporte a ferramentas rotativas para usinagem composta (torneamento + fresamento/furação).
• Múltiplas configurações de torre e opções de ferramentação para produção mista.
• Opções de mandril: 6+6 polegadas (YS) ou 6 polegadas (Y); capacidade de barra φ51 mm (depende do mandril/cilindro).
• Velocidades de fuso e ferramenta rotativa: 6000 min-1.

Variantes e opções de torre

• TS-2000YS (Padrão): fusos opostos (direito e esquerdo) — Tamanho do mandril 6+6 polegadas; contra-ponta (tipo NC servo): none; torre padrão: 12 estações (All-Holder Type); opções: 10 / 15 / 20 estações (All-Holder Type).
• TS-2000Y: variante de fuso único — Tamanho do mandril 6 polegadas; contra-ponta (tipo NC servo): padrão; torre padrão: 12 estações (All-Holder Type); opções: 10 / 15 / 20 estações.

Principais especificações da máquina (tabelas fonte)

• TS-2000YS (Standard):
  • Right spindle stock: standard (available)
  • Tailstock (NC Servo Type): none
  • Chuck size: 6+6 inch
  • Type of Turret (options): 12-Station Turret (All-Holder Type) — Standard; 10-Station; 15-Station; 20-Station (All-Holder Type)
  • Max. turning diameter: up to φ370 mm (varies by turret)
  • Max. turning length: 565 mm
  • Bar capacity: φ51 mm (see note)
  • Left spindle speed: 6000 min-1
  • Right spindle speed: 6000 min-1
  • Rotary tool speed: 6000 min-1
  • Rapid traverse rate: X: 30 m/min / Z: 30 m/min / Y: 10 m/min / A: 30 m/min
  • Left spindle motor (30 min/continuous): 11 / 7.5 kW
  • Right spindle motor (30 min/continuous): 11 / 7.5 kW
  • Rotary tool motor (S3 25%/continuous): 7.5 / 3.7 kW
  • Machine height: 2300 mm
  • Required floor space: 2800 × 2140 mm (without oilpan and chip conveyor)
  • Machine weight: 6200 kg
• TS-2000Y:
  • Right spindle stock: none
  • Tailstock (NC Servo Type): standard (available)
  • Chuck size: 6 inch
  • Type of Turret (options): 12-Station Turret (All-Holder Type) — Standard; 10-Station; 15-Station; 20-Station (All-Holder Type)
  • Max. turning diameter: up to φ370 mm (varies by turret)
  • Max. turning length: 565 mm (some turret options 550 mm)
  • Bar capacity: φ51 mm (see note)
  • Left spindle speed: 6000 min-1
  • Right spindle speed: not applicable
  • Rotary tool speed: 6000 min-1
  • Rapid traverse rate: X: 30 m/min / Z: 30 m/min / Y: 10 m/min / A: 13 m/min
  • Left spindle motor (30 min/continuous): 11 / 7.5 kW
  • Right spindle motor: not applicable
  • Rotary tool motor (S3 25%/continuous): 7.5 / 3.7 kW
  • Machine height: 2300 mm
  • Required floor space: 2800 × 2070 mm (without oilpan and chip conveyor)
  • Machine weight: 6000 kg

Características / especificações técnicas

• Família / nome do produto: TS-2000 (variantes: TS-2000YS, TS-2000Y)
• Fabricante / Marca: Takisawa Machine Tool Co., Ltd.
• Configuração: eixo Y, fuso duplo oposto (YS) / variante com contra-ponta (Y), 1 torre
• Opções de torre: 12, 10, 15 e 20 posições (All-Holder Type), 12 posições padrão
• Tamanhos de mandril: 6+6 inch (YS) / 6 inch (Y)
• Diâmetro máximo de usinagem: até φ370 mm (dependendo da torre)
• Comprimento máximo de usinagem: tip. 565 mm (algumas configurações 550 mm)
• Capacidade de barra: φ51 mm (depende do mandril/cilindro)
• Velocidades de fuso: esquerdo 6000 min-1; direito 6000 min-1 (apenas YS)
• Velocidade da ferramenta rotativa: 6000 min-1
• Avanços rápidos: X 30 / Z 30 / Y 10 / A 30 (YS) ou A 13 (Y) — m/min
• Motores: fuso esquerdo 11 / 7.5 kW (30 min / contínuo); fuso direito 11 / 7.5 kW (YS); ferramenta rotativa 7.5 / 3.7 kW (S3 25% / contínuo)
• Altura da máquina: 2300 mm
• Espaço requerido: 2800 × 2140 mm (YS) / 2800 × 2070 mm (Y) — sem bandeja de óleo e transportador de cavacos
• Peso da máquina: 6200 kg (YS) / 6000 kg (Y)
• Notas: *1 A capacidade de barra segue o tipo de mandril e cilindro; *2 Valores de área sem bandeja de óleo e transportador de cavacos.
