Torno CNC TCN-3500
horizontal12 ferramentas10 ferramentas

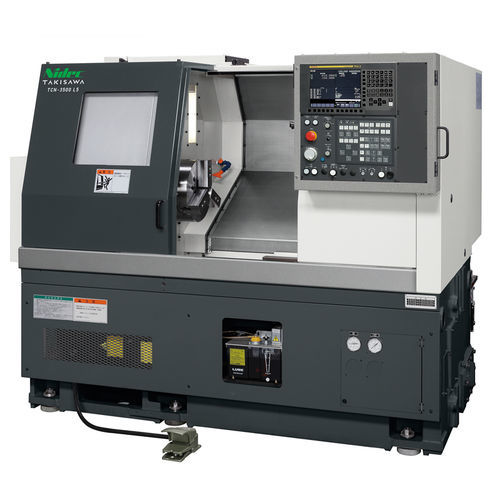

Torno CNC - TCN-3500 - TAKISAWA - horizontal / 12 ferramentas / 10 ferramentas
Torno CNC - TCN-3500 - TAKISAWA - horizontal / 12 ferramentas / 10 ferramentas
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
horizontal
Número de ferramentas
12 ferramentas, 8 ferramentas, 10 ferramentas
Performance
de alta rigidez
Outras características
compacto
Função combinada
de fresagem
Diâmetro

370 mm, 430 mm, 460 mm
(14,57 in, 16,93 in, 18,11 in)

Velocidade de rotação

2.500 rpm, 3.000 rpm
(15.707,963 rad.min-1, 18.849,556 rad.min-1)

Comprimento máx. peças

465 mm, 485 mm, 510 mm, 985 mm, 1.010 mm
(18 in, 19 in, 20 in, 39 in, 40 in)

Diâmetro máx. barras

80 mm, 108 mm
(3 in, 4 in)

Avanço rápido no eixo X

16 m/min

Avanço rápido no eixo Z

24 m/min

Potência nominal

11 kW, 15 kW
(15 hp, 20,4 hp)

Comprimento total

2.000 mm, 3.450 mm
(79 in, 136 in)

Largura total

1.768 mm, 1.833 mm
(70 in, 72 in)

Altura total

1.802 mm
(71 in)

Peso

4.000 kg, 4.100 kg, 5.000 kg, 5.100 kg
(8.818 lb, 9.039 lb, 11.023 lb, 11.244 lb)

Descrição

O TCN-3500 é um torno CNC de alta rigidez compatível com mandris 12″/10″, concebido como máquina padrão para responder a diversas exigências de produção, incluindo torneamento, fresagem e automação (compatível com carregador pórtico). A configuração otimizada assegura um layout compacto e poupador de espaço; todos os eixos utilizam superfícies de deslizamento de alta durabilidade (guias rectangulares).

Principais características
  • Configuração padrão compacta adaptada às condições da oficina.
  • Superfícies de deslizamento de alta durabilidade em todos os eixos para precisão e rigidez sustentadas.
  • Opções de torreta: torreta de torneamento 8/10/12 posições (T8/T10/T12); torreta de fresagem selecionável com 12 posições (T12M).
  • Projeto com orientação para eficiência energética.


Variações (especificações representativas)
  • TCN-3500 L5 (torneamento): mandril 12″/10″, diâmetro máx. Φ430–Φ460, comprimento máx. 485–510 mm, passagem de barra Φ80 (opt. Φ108), rotação do fuso 2.500 min⁻¹ (opt. 3.000), avanços rápidos X:16 / Z:24 m/min, motor do fuso 15/11 kW, altura da máquina 1.802 mm, área de base 2.000×1.768 mm, massa ≈4.000 kg.
  • TCN-3500 L10 (torneamento): mandril 12″/10″, diâmetro máx. Φ460, comprimento máx. 985–1.010 mm, passagem de barra Φ80 (opt. Φ108), rotação fuso 2.500 min⁻¹ (opt. 3.000), avanços rápidos X:16 / Z:24 m/min, motor 15/11 kW, altura 1.802 mm, área 3.450×1.833 mm, massa ≈5.000 kg.
  • TCN-3500 CM (torneamento + fresagem) L5 / L10: mandril 12″/10″, diâmetro máx. Φ370, comprimento máx. L5:465 mm / L10:965 mm, passagem de barra Φ80 (opt. Φ108), rotação do fuso 2.500 min⁻¹ (opt. 3.000), rotação da ferramenta rotativa até 3.600 min⁻¹ (conforme o modelo), motor do fuso 15/11 kW, motor da ferramenta 3,7/11 kW (varia por modelo), altura 1.802 mm, área L5 2.000×1.768 mm / L10 3.450×1.833 mm, massa ≈4.100–5.100 kg.
  • TCN-3500 G (automação com pórtico): compatível com carregador pórtico; exemplo peça Ø Φ200 mm, comprimento 140 mm, peso peça 10 kg (×2) previsto. Exemplo de configuração alimentador (paletes): 10 paletes, carga por palete 70 kg, altura de passo 400 mm.


Especificações técnicas
  • Nome do modelo: TCN-3500 (múltiplas configurações: L5 / L10 / CM / CM-L5・L10 / G)
  • Compatibilidade de mandril: 12″, 10″
  • Diâmetro máximo de usinagem: Φ370–Φ460 (varia conforme configuração)
  • Comprimento máximo de usinagem: ≈485–1.010 mm (varia conforme o modelo)
  • Passagem de barra: padrão Φ80 (opcional Φ108)
  • Rotação do fuso: 2.500 min⁻¹ (opcional 3.000 min⁻¹)
  • Avanço rápido máx.: X:16 m/min, Z:24 m/min
  • Motor do fuso (30 min/cont): 15/11 kW (valor representativo)
  • Motor da ferramenta rotativa (modelos fresagem): ex. 3,7/11 kW (varia)
  • Torreta de ferramentas: torreta torneamento 8/10/12 posições, torreta fresagem 12 posições (T12M)
  • Altura da máquina (típica): 1.802 mm
  • Área ocupada (típica): 2.000×1.768 mm ou 3.450×1.833 mm
  • Massa da máquina (típica): ≈4.000–5.100 kg
  • Exemplo carregador pórtico: peça Ø Φ200 mm, comprimento 140 mm, paletes até 10, carga por palete 70 kg
  • Software: TiwaP-1 (opcional) para criação de programas, simulação, avaliação de operação, controlo do fuso e ajuste fino da origem do eixo C
