Torno CNC TT-500GD
horizontalde 2 eixosde dois fusos

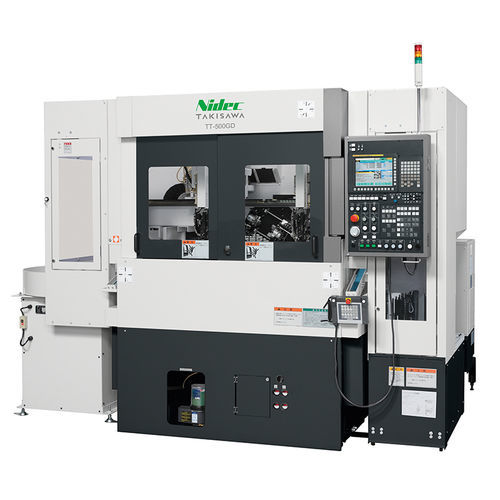

Torno CNC - TT-500GD - TAKISAWA - horizontal / de 2 eixos / de dois fusos
Torno CNC - TT-500GD - TAKISAWA - horizontal / de 2 eixos / de dois fusos
Torno CNC - TT-500GD - TAKISAWA - horizontal / de 2 eixos / de dois fusos - imagem - 2
Torno CNC - TT-500GD - TAKISAWA - horizontal / de 2 eixos / de dois fusos - imagem - 3
Torno CNC - TT-500GD - TAKISAWA - horizontal / de 2 eixos / de dois fusos - imagem - 4
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
horizontal
Número de eixos
de 2 eixos
Número de eixos-árvore
de dois fusos
Aplicações
para produção de peças pequenas, para produção em massa
Performance
de alta precisão, de alta rigidez, de elevada potência, de alta produtividade
Outras características
compacto
Opções e acessórios
com carga/descarga automática, com carregadores tipo pórtico
Diâmetro

50 mm
(1,97 in)

Velocidade de rotação

5.000 rpm
(31.415,927 rad.min-1)

Comprimento máx. peças

MÍN: 0 mm
(0 in)

MÁX: 50 mm
(2 in)

Diâmetro máx. corte

MÍN: 0 mm
(0 in)

MÁX: 50 mm
(2 in)

Avanço rápido no eixo X

20 m/min

Avanço rápido no eixo Z

24 m/min

Potência nominal

3,7 kW, 7,5 kW
(5 hp, 10,2 hp)

Comprimento total

2.560 mm
(101 in)

Largura total

2.512 mm
(99 in)

Altura total

2.145 mm
(84 in)

Peso

4.300 kg
(9.480 lb)

Descrição

O TT-500GD é um torno CNC compacto de fuso duplo da série TT da Takisawa, projetado para alta precisão, automação e elevada produtividade com ocupação mínima de espaço.

Visão geral
  • Suporta mandril 5" (5+5) com twin gantry fornecido de série para carregamento acelerado e tempos de ciclo de usinagem curtos (tempo de carregamento aprox. 2,5 segundos).
  • Equipado com deslize porta-ferramentas tipo pente (tipo plano) de alta precisão que reduz o tempo sem usinagem em comparação com torretas e permite montar até cinco ferramentas para usinagem de pequenas peças.
  • Motor de fuso integrado de alta potência (7,5 kW / 3,7 kW) que permite aceleração rápida até 5000 min-1 em cerca de 0,8 s (opção: 8000 min-1).


Principais características
  • Twin gantry otimizado para peças com tempos de ciclo curtos, fornecido de série.
  • Motor integrado de 7,5 kW que acelera/desacelera rapidamente o fuso (0,8 s até 5000 min-1).
  • Deslize porta-ferramentas tipo pente (tipo plano) permite centralização precisa e montagem de cinco ferramentas para peças Ø50 mm.
  • Base integrada e estrutura com fenda dissipadora de vibrações para elevada rigidez e precisão.
  • Transportador de cavacos de 560 mm de largura para remoção eficaz de cavacos e portas de manutenção amplas para fácil acesso.
  • Unidade de inversão de transferência fornecida de série permitindo usinagem frontal e traseira simultânea (mais eficiente em espaço comparado com dois tornos monoespindle com dispositivo de inversão).
  • Gestão simples de processo e medição através de botões dedicados; ensino do carregador intuitivo com diagramas (ex.: telas RAKU-RAKU Loader).


Principais especificações da máquina
  • Modelo: TT-500GD
  • Brand: Takisawa Machine Tool Co., Ltd.
  • Tamanho do mandril (polegadas): 5+5
  • Tipo de torreta: Deslize porta-ferramentas tipo pente (tipo plano)
  • Número de ferramentas montáveis / largura do deslize: 5 ferramentas, 330 mm
  • Diâmetro máximo de torneamento: Ø50 mm
  • Comprimento máximo de torneamento: 50 mm
  • Velocidade do fuso: 5000 min-1 (Opção 8000)
  • Velocidade de avanço rápido: X: 20 m/min / Z: 24 m/min
  • Motor do fuso (15 min / contínuo): 7,5 / 3,7 kW
  • Altura da máquina: 2145 mm
  • Espaço requerido no piso: 2560 × 2512 mm
  • Peso da máquina: 4300 kg
  • Largura do transportador de cavacos: 560 mm


Peça alvo do carregador
  • Diâmetro externo alvo: Ø50 mm
  • Comprimento: 50 mm
  • Peso: 0,5 kg × 2 (por configuração indicada)


Especificações do alimentador de peças
  • Número de paletes: 12
  • Capacidade de carga (por palete): 4 kg
  • Altura de empilhamento: 250 mm


Observações
  • Projeto otimizado para tempos de ciclo curtos e produção eficiente de pequenas peças.
