Torno CNC TG-6000
de barramento inclinado12 ferramentas10 ferramentas

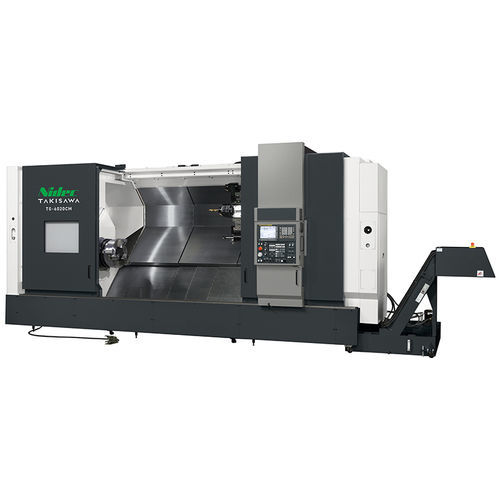

Torno CNC - TG-6000 - TAKISAWA - de barramento inclinado / 12 ferramentas / 10 ferramentas
Torno CNC - TG-6000 - TAKISAWA - de barramento inclinado / 12 ferramentas / 10 ferramentas
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Estrutura
de barramento inclinado
Número de ferramentas
12 ferramentas, 8 ferramentas, 10 ferramentas
Torres
com quatro torres
Aplicações
para peças grandes, para peças de grandes dimensões, para peças de grande diâmetro, para peças longas, de torneamento pesado
Performance
de alta precisão, de alto desempenho, de alta rigidez, de alta produtividade
Função combinada
de fresagem
Diâmetro

730 mm, 760 mm
(28,74 in, 29,92 in)

Velocidade de rotação

500 rpm, 750 rpm, 1.000 rpm, 1.200 rpm, 2.000 rpm
(3.141,593 rad.min-1, 4.712,389 rad.min-1, 6.283,185 rad.min-1, 7.539,822 rad.min-1, 12.566,371 rad.min-1)

Comprimento máx. peças

1.031 mm, 2.031 mm, 4.031 mm
(41 in, 80 in, 159 in)

Diâmetro máx. corte

MÁX: 760 mm
(30 in)

MÍN: 730 mm
(29 in)

Avanço rápido no eixo X

12 m/min

Avanço rápido no eixo Z

14 m/min, 16 m/min

Potência nominal

30 kW, 37 kW, 45 kW
(40,8 hp, 50,3 hp, 61,2 hp)

Comprimento total

5.848 mm, 7.067 mm, 8.388 mm, 9.562 mm
(230 in, 278 in, 330 in, 376 in)

Largura total

2.360 mm, 2.465 mm, 2.496 mm, 2.526 mm, 2.601 mm, 2.624 mm
(93 in, 97 in, 98 in, 99 in, 102 in, 103 in)

Altura total

2.700 mm, 2.800 mm
(106 in, 110 in)

Peso

MÁX: 21.800 kg
(48.061 lb)

MÍN: 15.500 kg
(34.172 lb)

Descrição

Visão geral

Série de tornos de grande porte TG-6000 para usinagem de torneamento de alta precisão e alta produção de peças de grande diâmetro e peças longas. Suporta usinagem de extremidades de tubos de grande diâmetro e é compatível com mandris de 15"–28". Disponível em variantes de torneamento e torneamento-&-fresamento (CM) com múltiplas configurações de alojamento de fuso e torreta.

Principais características

  • Alto desempenho de corte para usinagem produtiva
  • Capacidade para peças de grande diâmetro e peças longas
  • Configuração big-bore para usinagem de extremidades de tubos de grande diâmetro
  • Compatível com mandris 15"–28"
  • Quatro tipos de alojamento de fuso (A, B, C, D) para ajustar à aplicação
  • Guias de perfil largo em todos os eixos
  • Estrutura de bancada inclinada para rigidez
  • Motor de fuso 37/30 kW (OP. 45/37)
  • Quatro opções de torreta de alta rigidez
  • Placa de centro (tailstock) poderosa


Especificações principais da máquina (variações representativas)

  • TG-6010
    • Diâmetro máximo de usinagem: Φ760 / Φ730
    • Comprimento máximo de usinagem: 1031 mm
    • Velocidade do fuso: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Diâmetro de passagem do fuso: 131(A), 185(B), 275(C), 375(D) mm
    • Velocidade de avanço: X: 12 / Z: 16 m/min
    • Motor do fuso (30 min / contínuo): 37/30 [OP. 45/37] kW
    • Altura da máquina: 2700 mm
    • Área de piso necessária: 5848 × 2360 (A, B), 5848 × 2465 (C, D) mm
    • Massa da máquina: 15500 kg
  • TG-6020
    • Diâmetro máximo de usinagem: Φ760 / Φ730
    • Comprimento máximo de usinagem: 2031 mm
    • Velocidade do fuso: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Diâmetro de passagem do fuso: 131(A), 185(B), 275(C), 375(D) mm
    • Velocidade de avanço: X: 12 / Z: 16 m/min
    • Motor do fuso (30 min / contínuo): 37/30 [OP. 45/37] kW
    • Altura da máquina: 2700 mm
    • Área de piso necessária: 7067 × 2496 (A, B), 7067 × 2601 (C, D) mm
    • Massa da máquina: 18000 kg
  • TG-6030
    • Diâmetro máximo de usinagem: Φ760 / Φ730
    • Comprimento máximo de usinagem: 4031 mm
    • Velocidade do fuso: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Diâmetro de passagem do fuso: 131(A), 185(B), 275(C), 375(D) mm
    • Velocidade de avanço: X: 12 / Z: 14 m/min
    • Motor do fuso (30 min / contínuo): 37/30 [OP. 45/37] kW
    • Altura da máquina: 2700 mm
    • Área de piso necessária: 8388 × 2526 (A, B), 8388 × 2601 (C, D) mm
    • Massa da máquina: 20500 kg
  • TG-6010CM (torneamento & fresamento)
    • Diâmetro máximo de usinagem: Φ750
    • Comprimento máximo de usinagem: 1031 mm
    • Velocidade do fuso: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Diâmetro de passagem do fuso: 131(A), 185(B), 275(C), 375(D) mm
    • Velocidade da ferramenta rotativa: 3000 min^-1
    • Motor ferramenta rotativa (S3 25% / contínuo): 11/5.5 kW
    • Velocidade de avanço: X: 12 / Z: 16 m/min
    • Motor do fuso (30 min / contínuo): 37/30 [OP. 45/37] kW
    • Altura da máquina: 2700 mm
    • Área de piso necessária: 5848 × 2360 (A, B), 5848 × 2465 (C, D) mm
    • Massa da máquina: 15800 kg
  • TG-6020CM (torneamento & fresamento)
    • Diâmetro máximo de usinagem: Φ750
    • Comprimento máximo de usinagem: 2031 mm
    • Velocidade do fuso: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Diâmetro de passagem do fuso: 131(A), 185(B), 275(C), 375(D) mm
    • Velocidade da ferramenta rotativa: 3000 min^-1
    • Motor ferramenta rotativa (S3 25% / contínuo): 11/5.5 kW
    • Velocidade de avanço: X: 12 / Z: 16 m/min
    • Motor do fuso (30 min / contínuo): 37/30 [OP. 45/37] kW
    • Altura da máquina: 2700 mm
    • Área de piso necessária: 7067 × 2496 (A, B), 7067 × 2601 (C, D) mm
    • Massa da máquina: 18300 kg
  • TG-6030CM (torneamento & fresamento)
    • Diâmetro máximo de usinagem: Φ750
    • Comprimento máximo de usinagem: 3031 mm
    • Velocidade do fuso: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Diâmetro de passagem do fuso: 131(A), 185(B), 275(C), 375(D) mm
    • Velocidade da ferramenta rotativa: 3000 min^-1
    • Motor ferramenta rotativa (S3 25% / contínuo): 11/5.5 kW
    • Velocidade de avanço: X: 12 / Z: 14 m/min
    • Motor do fuso (30 min / contínuo): 37/30 [OP. 45/37] kW
    • Altura da máquina: 2700 mm
    • Área de piso necessária: 8388 × 2526 (A, B), 8388 × 2601 (C, D) mm
    • Massa da máquina: 20800 kg
  • TG-6040CM (torneamento & fresamento)
    • Diâmetro máximo de usinagem: Φ750
    • Comprimento máximo de usinagem: 4031 mm
    • Velocidade do fuso: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Diâmetro de passagem do fuso: 131(A), 185(B), 275(C), 375(D) mm
    • Velocidade da ferramenta rotativa: 3000 min^-1
    • Motor ferramenta rotativa (S3 25% / contínuo): 11/5.5 kW
    • Velocidade de avanço: X: 12 / Z: 14 m/min
    • Motor do fuso (30 min / contínuo): 37/30 [OP. 45/37] kW
    • Altura da máquina: 2800 mm
    • Área de piso necessária: 9562 × 2624 mm
    • Massa da máquina: 21800 kg


Observações

  • A, B, C, D indicam os tipos de alojamento de fuso.
  • As dimensões exibidas incluem o transportador de mandril quando indicado.
