Torno CNC TS-4000
horizontalde dois fusosA2-8

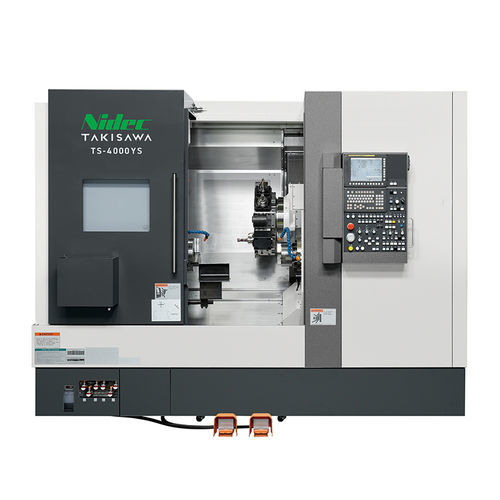

Torno CNC - TS-4000 - TAKISAWA - horizontal / de dois fusos / A2-8
Torno CNC - TS-4000 - TAKISAWA - horizontal / de dois fusos / A2-8
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
horizontal
Número de eixos-árvore
de dois fusos
Nariz do eixo-árvore
A2-8
Número de ferramentas
12 ferramentas, 10 ferramentas, 15 ferramentas, 20 ferramentas
Diâmetro

292 mm, 315 mm, 370 mm
(11,5 in, 12,4 in, 14,57 in)

Velocidade de rotação

6.000 rpm
(37.699,112 rad.min-1)

Comprimento máx. peças

735 mm, 750 mm
(29 in, 30 in)

Diâmetro máx. barras

82 mm
(3 in)

Avanço rápido no eixo X

30 m/min

Avanço rápido no eixo Z

30 m/min

Potência nominal

7,5 kW, 11 kW, 15 kW, 22 kW
(10,2 hp, 15 hp, 20,4 hp, 29,9 hp)

Comprimento total

3.000 mm
(118 in)

Largura total

2.070 mm, 2.140 mm
(81 in, 84 in)

Altura total

2.300 mm
(91 in)

Peso

6.000 kg, 6.200 kg
(13.228 lb, 13.669 lb)

Descrição

Overview

Visão geral
  • O TAKISAWA TS-4000 é um torno CNC de integração de processos para usinagem combinada, projetado para peças de tipos variados e produção em pequenos a médios lotes. A versão TS-4000YS com fusos opostos permite concluir usinagens frontal/traseira em uma única fixação; o TS-4000Y é configurado para uso com contraponto.


Principais características
  • Configuração de fusos opostos (TS-4000YS) para usinagem combinada frente/verso em uma única operação.
  • Capacidade de eixo Y e ferramentas rotativas para operações versáteis de torneamento e fresamento na mesma máquina.
  • Opções de torretta flexíveis (10/12/15/20 posições, tipo all-holder) para adequar as ferramentas ao processo.
  • Indicada para setores com demanda por produção variada em pequenos lotes: aeroespacial, médico e máquinas de construção.


Principais especificações da máquina (variantes e opções de torretta selecionáveis)
  • TS-4000YS (Padrão)
    • Stock do fuso direito: Padrão
    • Contraponto (tipo servo NC): Nenhum
    • Tamanho do mandril (polegadas): 10 + 6
    • Tipo de torretta (selecionável): Torretta de 12 posições (tipo all-holder) - padrão; opções: 10, 15, 20 posições (tipo all-holder)
    • Diâmetro máximo de torneamento (mm): Φ370 / Φ315 / Φ292 (dependendo da configuração)
    • Comprimento máximo de torneamento (mm): 750 / 735 / 750 (dependendo da configuração)
    • Capacidade de barra (mm): Φ82*
    • Velocidade do fuso esquerdo (min⁻¹): 4200
    • Velocidade do fuso direito (min⁻¹): 6000
    • Velocidade da ferramenta rotativa (min⁻¹): 6000
    • Taxa de avanço rápido (m/min): X: 30 / Z: 30 / Y: 10 / A: 30
    • Motor do fuso esquerdo (30 min/contínuo) (kW): 22 / 15
    • Motor do fuso direito (30 min/contínuo) (kW): 11 / 7.5
    • Motor da ferramenta rotativa (S3 25% / contínuo) (kW): 7.5 / 3.7
    • Altura da máquina (mm): 2300
    • Área necessária (mm): 3000 × 2140 (sem bandeja de óleo e transportador de cavacos)
    • Peso da máquina (kg): 6200
  • TS-4000Y
    • Stock do fuso direito: Nenhum
    • Contraponto (tipo servo NC): Padrão
    • Tamanho do mandril (polegadas): 10
    • Tipo de torretta (selecionável): Torretta de 12 posições (tipo all-holder) - padrão; opções: 10, 15, 20 posições (tipo all-holder)
    • Diâmetro máximo de torneamento (mm): Φ370 / Φ315 / Φ292 (dependendo da configuração)
    • Comprimento máximo de torneamento (mm): 750 / 735 / 750 (dependendo da configuração)
    • Capacidade de barra (mm): Φ82*
    • Velocidade do fuso esquerdo (min⁻¹): 4200
    • Velocidade do fuso direito (min⁻¹): Nenhuma
    • Velocidade da ferramenta rotativa (min⁻¹): 6000
    • Taxa de avanço rápido (m/min): X: 30 / Z: 30 / Y: 10 / A: 13
    • Motor do fuso esquerdo (30 min/contínuo) (kW): 22 / 15
    • Motor do fuso direito (30 min/contínuo): Nenhum
    • Motor da ferramenta rotativa (S3 25% / contínuo) (kW): 7.5 / 3.7
    • Altura da máquina (mm): 2300
    • Área necessária (mm): 3000 × 2070 (sem bandeja de óleo e transportador de cavacos)
    • Peso da máquina (kg): 6000


Notas
  • *1 A capacidade de barra depende dos tipos de mandril e cilindros instalados.
  • *2 A área necessária indicada exclui a bandeja de óleo e o transportador de cavacos.
