Torno CNC TT-1100G
horizontalde dois fusos10 ferramentas

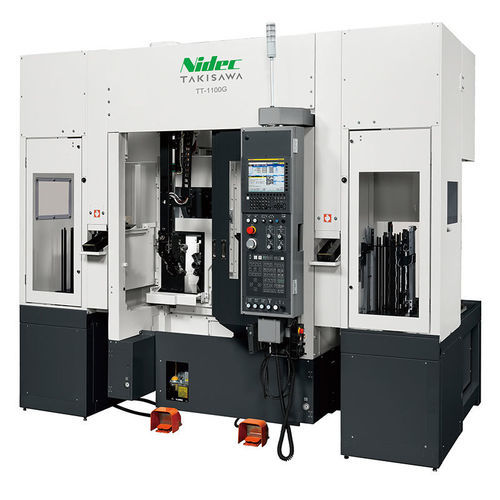

Torno CNC - TT-1100G - TAKISAWA - horizontal / de dois fusos / 10 ferramentas
Torno CNC - TT-1100G - TAKISAWA - horizontal / de dois fusos / 10 ferramentas
Torno CNC - TT-1100G - TAKISAWA - horizontal / de dois fusos / 10 ferramentas - imagem - 2
Torno CNC - TT-1100G - TAKISAWA - horizontal / de dois fusos / 10 ferramentas - imagem - 3
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
horizontal
Número de eixos-árvore
de dois fusos
Número de ferramentas
10 ferramentas
Torres
com duas torres
Aplicações
para usinagem de barras, para produção em massa
Performance
de alta produtividade
Outras características
compacto
Opções e acessórios
com carga/descarga automática, com alimentador de barras integrado
Diâmetro

140 mm
(5,51 in)

Velocidade de rotação

4.500 rpm, 6.500 rpm
(28.274,334 rad.min-1, 40.840,704 rad.min-1)

Diâmetro máx. peças

140 mm
(6 in)

Comprimento máx. peças

121 mm
(5 in)

Comprimento máx. corte

80 mm
(3 in)

Avanço rápido no eixo X

24 m/min

Avanço rápido no eixo Z

30 m/min

Potência nominal

3,7 kW, 5,5 kW, 7,5 kW
(5 hp, 7,5 hp, 10,2 hp)

Comprimento total

3.327 mm
(131 in)

Largura total

2.258 mm
(89 in)

Altura total

2.450 mm
(96 in)

Peso

5.800 kg
(12.787 lb)

Descrição

Takisawa TT-1100G torno CNC paralelo de 2 fusos projetado para carregamento ultrarrápido e usinagem frontal/traseira simultânea para maximizar a produtividade.

Sistema de carregamento ultrarrápido
A área do carregador está posicionada na frente da câmara de usinagem (sistema de espera frontal) para reduzir a distância de carregamento. O fuso avança até a posição de carregamento e, combinado com um carregador 3 eixos de alta velocidade, proporciona desempenho de carregamento ultra-rápido.

Transferência / Carregador
A máquina é equipada de série com uma unidade de transferência/viragem que permite usinagem simultânea frontal e traseira e oferece melhor eficiência de espaço em comparação com dois tornos monofuso ligados por um inversor.

Características
  • Estrutura de cama tipo tanque minimiza deslocamentos térmicos ao longo do dia.
  • Guias de rolos dos eixos X e Z montadas na mesma coluna; eixo X disposto verticalmente para reduzir a largura da máquina.
  • Torres direita e esquerda idênticas, 10 estações, tipo all-holder, com fixação por parafuso de alta potência.
  • Sistema de economia de energia para redução do consumo; separador óleo-água prolonga a vida do fluido de corte.
  • Teclas dedicadas para gestão de processo e medição; informações integradas direita/esquerda da máquina para simplificar a operação.

Especificações técnicas
  • Tamanho do mandril: 6 + 6 polegadas
  • Tipo de torre: torre 10 estações (tipo all-holder)
  • Diâmetro máx. de torneamento: Ø140 mm
  • Comprimento máx. de torneamento: 121 mm
  • Velocidade do fuso: 4500 min⁻¹ (opção: 6500)
  • Velocidade de avanço rápido: X: 24 m/min, Z: 30 m/min
  • Motor do fuso (15 min/contínuo): 5,5 / 3,7 kW (opção: 7,5 / 5,5)
  • Altura da máquina: 2450 mm
  • Área necessária no piso: 2258 × 3327 mm
  • Peso da máquina: 5800 kg
  • Carregador - diâmetro externo alvo: Ø80 mm
  • Carregador - comprimento alvo: 80 mm
  • Carregador - peso alvo: 0,7 kg × 2
  • Alimentador de peças - número de paletes: 14
  • Alimentador de peças - capacidade de carga (por palete): 25 kg
  • Alimentador de peças - altura de empilhamento: 450 mm
