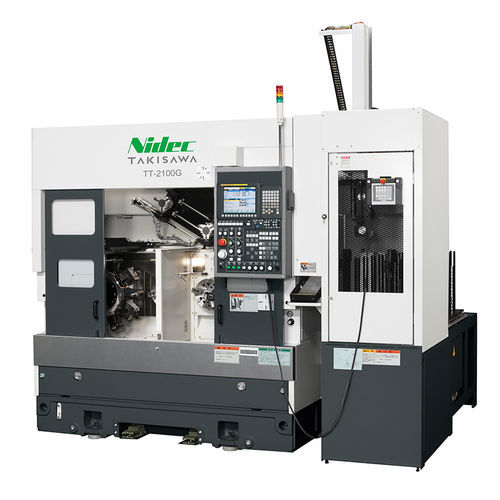

Torno CNC TT-2100G

horizontalde 2 eixoscom mesa plana

Visão geral

O TT-2100G é um torno CNC de duplo fuso paralelo com carregador pórtico de alta velocidade como equipamento padrão, projetado para usinagem em grande volume e alta precisão, especialmente para a indústria automotiva. Sua estrutura de baixo centro e baixo centro de gravidade permite usinagem estável, transferência rápida pelo carregador e alta produtividade em espaço reduzido.

Principais características

• Gerenciamento de processo por botão dedicado e gestão de medição simplificada.
• Estrutura de cama em tanque (tank bed) para minimizar deslocamentos térmicos durante longas produções.
• Guias retangulares largas nos eixos X/Z para garantir usinagem de alta precisão e estabilidade a longo prazo.
• Especificações de fuso de alta precisão para configurações de mandril 6" e 8", combinadas com motores de fuso FANUC de alto desempenho.
• Torreta de 10 posições (T10) padrão; torre de 12 posições (T12) opcional; torre de fresamento 10 posições (T10M) disponível para operações de fresamento.
• SISTEMA DE ECONOMIA DE ENERGIA para reduzir o consumo e separador óleo-água para prolongar a vida do fluido de corte.
• Software amigável ao operador para reduzir tempos não produtivos como setup e trocas.

Configurações da máquina e operação

• Modelo apenas torneamento: TT-2100G (disponível em configurações 6+6 ou 8+8).
• Modelo torneamento & fresamento: TT-2100CMG (variante com ferramenta rotativa para usinagem combinada).
• Carregador pórtico é padrão; especificação do carregador selecionável conforme o plano de produção.
• Unidade de transferência/virada fornecida como padrão para permitir usinagem simultânea frontal e traseira; lado de operação selecionável por indicadores para limitar a operação ao lado escolhido.

Visão geral do carregador / alimentador

• O carregador pórtico suporta peças de pequeno diâmetro e curta comprimento como padrão; conjuntos opcionais disponíveis para diâmetros/pesos maiores.
• O alimentador de peças suporta carregamento e empilhamento por palete; número de paletes e capacidade de carregamento dependem da configuração selecionada.

Especificações técnicas

• Modelo (nome comercial): TT-2100G
• Marca: Takisawa Machine Tool Co., Ltd.
• Tamanho do mandril (disponível): 6" + 6" ou 8" + 8"
• Tipo de torre (TT-2100G): torre 10 posições (tipo all-holder) padrão; torre 12 posições (tipo all-holder) opcional
• Diâmetro máximo de torneamento: Φ240 mm
• Comprimento máximo de torneamento: 135,5 mm (6+6); 94 mm (8+8)
• Velocidade do fuso: 4500 min⁻¹ [opção 6000] (6+6); 3200 min⁻¹ [opção 4500] (8+8)
• Velocidade de avanço rápido: X: 24 m/min / Z: 24 m/min
• Motor do fuso (15 min / contínuo): 7,5 / 5,5 kW [opção 11 / 7,5] (6+6); 11 / 7,5 kW (8+8)
• Altura da máquina: 2700 mm
• Área requerida no piso: 2825 × 2615 mm
• Peso da máquina: 5200 kg (TT-2100G torneamento); 5400 kg (TT-2100CMG torneamento & fresamento)
• TT-2100CMG adicional (torneamento & fresamento): velocidade da ferramenta rotativa 2500 min⁻¹; motor da ferramenta rotativa (15 min / contínuo) 5,5 / 3,7 kW
• Peça alvo do carregador (padrão / opção): diâmetro externo Φ80 (padrão) [opção Φ160]; comprimento 80 mm; peso 0,7 kg ×2 (padrão) [opção 3,0 kg ×2]
• Especificações do alimentador de peças: número de paletes 16; capacidade de carga por palete 40 kg; altura de empilhamento 450 mm
