Torno CNC TCY-160II
12 ferramentaspara peças pequenas

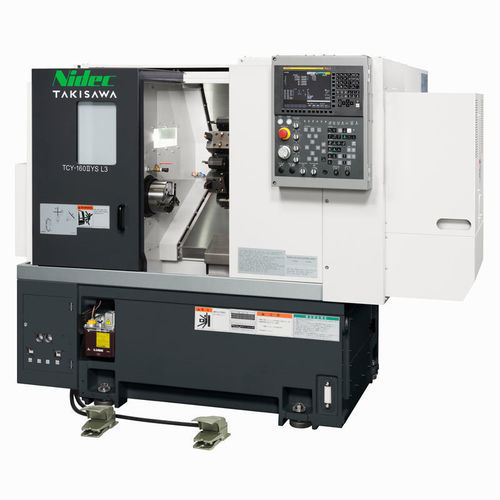

Torno CNC - TCY-160II - TAKISAWA - 12 ferramentas / para peças pequenas
Torno CNC - TCY-160II - TAKISAWA - 12 ferramentas / para peças pequenas
Torno CNC - TCY-160II - TAKISAWA - 12 ferramentas / para peças pequenas - imagem - 2
Torno CNC - TCY-160II - TAKISAWA - 12 ferramentas / para peças pequenas - imagem - 3
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Número de ferramentas
12 ferramentas
Aplicações
para peças pequenas
Diâmetro

220 mm, 250 mm
(8,66 in, 9,84 in)

Velocidade de rotação

4.000 rpm, 6.000 rpm
(25.132,741 rad.min-1, 37.699,112 rad.min-1)

Comprimento máx. peças

291 mm, 308 mm, 491 mm, 508 mm
(11 in, 12 in, 19 in, 20 in)

Avanço rápido no eixo X

20 m/min

Avanço rápido no eixo Z

24 m/min

Potência nominal

1,5 kW, 2,2 kW, 3,7 kW, 5,5 kW, 7,5 kW
(2 hp, 3 hp, 5 hp, 7,5 hp, 10,2 hp)

Comprimento total

2.210 mm, 2.400 mm, 2.760 mm, 2.860 mm
(87 in, 94 in, 109 in, 113 in)

Largura total

1.695 mm, 1.795 mm
(67 in, 71 in)

Altura total

1.700 mm
(67 in)

Peso

3.500 kg, 4.100 kg
(7.716 lb, 9.039 lb)

Descrição

Visão geral

  • Torno-fresadora combinada compacta que integra processos de torneamento e usinagem com ferramenta rotativa (fresagem) para peças pequenas.
  • O eixo Y com capacidade de fresagem permite a integração de múltiplos processos em uma única fixação, diminuindo manuseios e tempos de ciclo.
  • Disponível em duas versões principais: TCY-160IIYS (com fuso direito, eixo C direito, mandril 6+6") e TCY-160IIY (com contrapino NC, mandril 6").
  • Torreta de tambor de 12 posições (tipo all-holder) e configurações de eixo C esquerdo/direito para operações de contorno complexas e multioperação.


Automação e software

  • Suporta carregador portal Takisawa para operação automática contínua; automação por alimentador de barras também disponível.
  • Software de programação interativo opcional TiwaP-1 para criação de programas, simulação 3D/trajeto da ferramenta e operação simplificada sem conhecimento aprofundado de G-code.
  • Projetado para integração com equipamentos periféricos para possibilitar produção automatizada ou em modo lights-out.


Especificações exemplares de carregador e alimentador

  • Peça alvo do carregador (tipo 3 kg): diâmetro externo Φ160 mm; comprimento L3: 50 mm, L5: 100 mm; peso: 3 kg.
  • Alimentador de peças (tipo 3 kg): número de paletes: 16; capacidade de carga por palete: 40 kg; altura de empilhamento: 450 mm.


Especificações técnicas (itens chave)

  • Versões de produto: TCY-160IIYS, TCY-160IIY
  • Fuso direito: padrão no TCY-160IIYS; não disponível no TCY-160IIY
  • Contrapino (tipo servo NC): padrão no TCY-160IIY; não disponível no TCY-160IIYS
  • Eixo Y: padrão em ambas as versões
  • Eixo C esquerdo: padrão em ambas as versões; eixo C direito: padrão no TCY-160IIYS
  • Fresagem (ferramenta rotativa): padrão em ambas as versões; rotação da ferramenta rotativa: 6000 min-1
  • Tamanho do mandril: TCY-160IIYS = 6+6 polegadas; TCY-160IIY = 6 polegadas
  • Tipo de torreta: torreta de tambor de 12 posições, tipo all-holder
  • Diâmetro máximo de torneamento: Φ220 (Φ250 entre colchetes)
  • Comprimento máximo de torneamento: L3: 291 [308] mm; L5: 491 [508] mm
  • Capacidade de barra (fuso esquerdo): Φ42 mm; capacidade de barra (fuso direito, se equipado): Φ42 mm
  • Velocidade fuso esquerdo: 4000 min-1 (opcional 6000)
  • Velocidade fuso direito (se equipado): 4000 min-1 (opcional 6000)
  • Velocidades rápidas (rapids): X: 20 m/min; Z: 24 m/min; Y: 10 m/min
  • Motores de fuso (15 min/contínuo): fuso esquerdo 7.5 / 5.5 kW; fuso direito (se equipado) 5.5 / 3.7 kW
  • Motor de ferramenta rotativa (15 min/contínuo): 3.7 / 2.2 / 1.5 kW
  • Altura da máquina: 1700 mm
  • Área ocupada: L3: 2400 × 1695 mm; L5: 2760 × 1795 mm (dimensões alternativas para desgaste do contrapino: L3: 2210 × 1695 mm; L5: 2860 × 1795 mm)
  • Peso da máquina: L3: 3500 kg; L5: 4100 kg
  • Legenda: • = Padrão, ◦ = Opcional, － = Nenhum; tipo BMT45 indicado quando aplicável
  • Itens opcionais: software TiwaP-1, especificação do carregador, especificação do alimentador de barras, equipamentos periféricos
