Torno CNC TCC-2100
horizontal12 ferramentas8 ferramentas

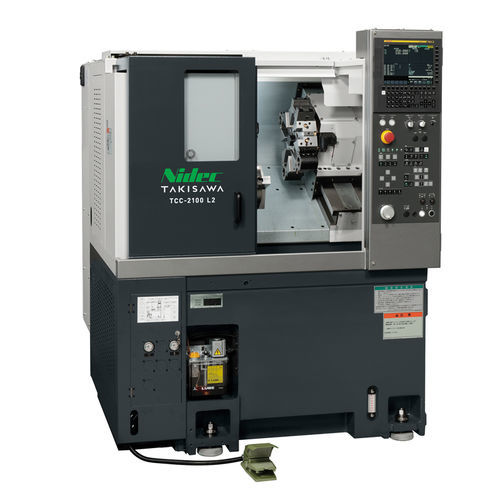

Torno CNC - TCC-2100 - TAKISAWA - horizontal / 12 ferramentas / 8 ferramentas
Torno CNC - TCC-2100 - TAKISAWA - horizontal / 12 ferramentas / 8 ferramentas
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
horizontal
Número de ferramentas
12 ferramentas, 8 ferramentas
Aplicações
para produção de peças pequenas, para usinagem de barras, de produção
Performance
de alta precisão, de alta velocidade
Outras características
compacto
Opções e acessórios
com carregadores tipo pórtico
Diâmetro

320 mm, 350 mm
(12,6 in, 13,78 in)

Velocidade de rotação

2.500 rpm, 3.200 rpm, 4.100 rpm, 5.000 rpm, 6.000 rpm
(15.707,963 rad.min-1, 20.106,193 rad.min-1, 25.761,06 rad.min-1, 31.415,927 rad.min-1, 37.699,112 rad.min-1)

Comprimento máx. peças

189 mm, 191 mm, 289 mm, 291 mm
(7 in, 8 in, 11 in, 11 in)

Diâmetro máx. barras

42 mm, 51 mm
(2 in, 2 in)

Avanço rápido no eixo X

24 m/min

Avanço rápido no eixo Z

30 m/min

Potência nominal

7,5 kW, 11 kW
(10,2 hp, 15 hp)

Comprimento total

1.320 mm, 1.420 mm
(52 in, 56 in)

Largura total

1.495 mm, 1.525 mm
(59 in, 60 in)

Peso

2.400 kg, 2.530 kg
(5.291 lb, 5.578 lb)

Descrição

Visão geral

O TCC-2100 é um torno CNC compacto projetado para usinagem em mandril e em ponto. Oferece alta velocidade e alta precisão com baixo espaço ocupado. Disponível nas configurações L2 e L3 com mandril de 8 polegadas. Está disponível uma opção de automação com carregador portal (TCC-2100G) para sistemas automatizados compactos.

Principais características
  • Taxa de avanço rápido aumentada em comparação com modelos anteriores para reduzir o tempo de usinagem.
  • Estrutura tipo tanque-banco com reservatório de fluido de corte de grande capacidade.
  • Precisão de usinagem melhorada pela minimização da distorção térmica.
  • Todas as guias utilizam patins retangulares altamente rígidos e precisos.
  • Revolvimentos de montagem direta disponíveis nas versões de 8 e 12 posições, capazes de usinagem pesada.
  • Platina de contraponto hidráulica disponível como opção.


Tamanho da máquina e variantes de automação
  • TCC-2100 L2 — Largura da máquina: 1320 mm; Espaço no piso: 1.93 m2.
  • TCC-2100 L3 — Largura da máquina: 1420 mm; Espaço no piso: 2.12 m2.
  • TCC-2100G (carregador portal) L2 — Largura da máquina: 2113.6 mm; Espaço no piso: 4.59 m2.
  • TCC-2100G (carregador portal) L3 — Largura da máquina: 2213.6 mm; Espaço no piso: 4.90 m2.


Principais especificações (selecionadas)
  • Variantes de modelo: TCC-2100L2, TCC-2100L3.
  • Tamanho do mandril: 8 inch.
  • Revolver: montagem direta, opções de 8 e 12 posições.
  • Diâmetro máximo de torneamento: Φ350 / Φ320 mm (varia com a torre/configuração).
  • Comprimento máximo de torneamento: L2 — 189 / 191 mm; L3 — 289 / 291 mm (depende da configuração).
  • Capacidade de barra: Φ51 [Φ42] (depende do tipo de mandril/cilindro).
  • Velocidade do fuso (min⁻¹): 3200 (opções: 2500, 4100; opcionais: 5000, 6000).
  • Taxa de avanço rápido: X 24 m/min; Z 30 m/min.
  • Motor do fuso (kW): 11 / 7.5 (15 min / contínuo).
  • Altura da máquina: 1700 mm.
  • Espaço requerido (mm): L2 — 1320 × 1495; L3 — 1420 × 1525.
  • Peso da máquina: L2 — 2400 kg; L3 — 2530 kg.


Observações
  • Estão disponíveis opções de velocidades de fuso mais altas (5000, 6000 min⁻¹); o diâmetro máximo de torneamento pode variar para essas opções.
  • A capacidade de barra depende do tipo de mandril e do cilindro utilizado.
