両端繋ぎ溶接機 Mazinger 355

ホットプレート自動台車付き

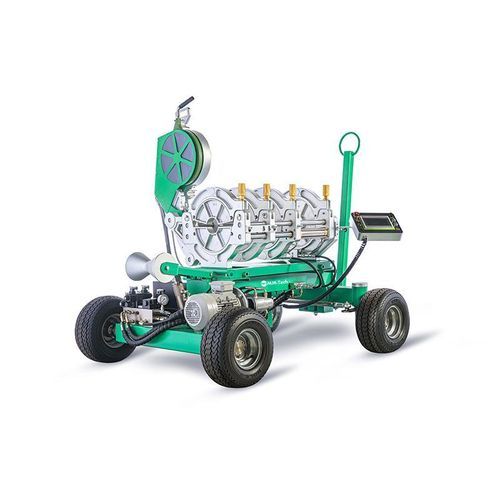

Mazinger 355i は、現場での PE/HDPE 等の熱可塑性管の突合せ溶接を目的とした、トレーラー搭載の自動バットフュージョン溶接機です。二軸フレーム、油圧系、搭載ヒーターとトリマー、着脱式キャリッジ、およびデータ記録機能を組み合わせて、インフラや建設現場での使用に対応します。

主な特徴

• 溶接力を均等に配分する二軸構造フレームによる高い剛性。
• 保護フレームと断熱シールドを備えた搭載加熱プレート。
• 油圧駆動の高容量トリマー（短いスピゴット溶接用に着脱可能）。
• 溝掘り作業での使用が可能な着脱式マシンシャーシと、牽引リングによるトレーラ移動、ハイフローテーションタイヤとリンク式前軸。
• 3番目と4番目のクランプ間での溶接を可能にするドラッギングバー、クイックフィットインサートと強力なジョーによる確実な管固定。
• 油圧式パイプリフト、頑丈なアウトリガ、油圧クランプによる効率的な取り扱いと安定性。
• 自動モデルには SIEMENS PLC による自動制御を搭載。アルミ製主要部品で耐食性と軽量化を実現。
• PEWELDBANK 対応のデータロギング（USB 対応）、最大 30,000 レポートの保存が可能。

適用例

• 建設現場、水道・ガス配管、インフラ整備および現場での修理作業での溶接。

技術仕様

• モデル: Mazinger 355i（自動）、Mazinger 355（手動）。
• 溶接範囲: 110–355 mm（4"–14" IPS）。
• 加熱器出力: 4.0 kW；電動機: 4.0 kW；トリマー: 油圧式。
• 油圧: 最大動作圧 110 Bar；タンク容量 23 L。
• 重量: 本体 600 kg（インサート除く）；出荷時 750 kg（インサート除く）。
• 寸法: 本体 2000 x 1340 x 1640 mm；キャリッジ（着脱）1080 x 915 x 707 mm；輸送 2230 x 1520 x 1640 mm。
• シャーシ & 移動性: 溶接鋼管フレーム；リンク式前軸；ハイフローテーションタイヤ；牽引リングによる輸送。
• オプション: クイックフィットインサート、スタブエンド装置、移動式サポートローラー、PEWELDBANK 対応データロガー。
