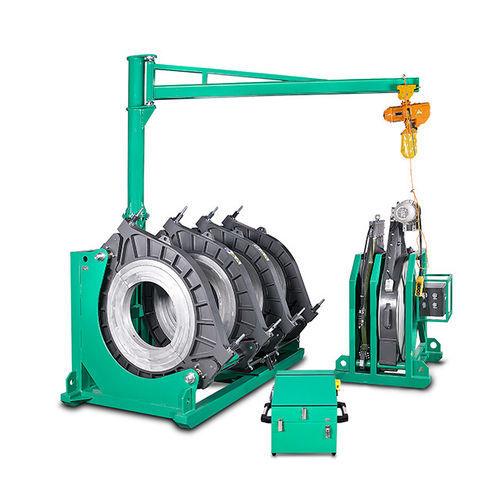

両端繋ぎ溶接機 SWT-V800/500A

自動パイプ用プラスチックパイプ

自動CNC油圧式バット（突合せ）溶接機で、HDPE、PE、PP、PVDF製配管の高精度接合を目的に設計されています。天然ガス配管、上水、排水、鉱山、産業用流体輸送などの用途に適し、完全封入型CNC油圧コントローラ、PLCタッチパネル、RFIDアクセス、および安定した熱工具を組み合わせて一貫性のある再現性の高い溶接を実現します。

主な特徴

• 現場での耐久性を考慮した完全封入・コンパクトなCNC油圧コントローラ。
• RFID認証による操作者管理を備えたPLCタッチスクリーンインターフェース。
• 溶接報告の保存および印刷機能（容量 > 2,000）；USB経由での報告書エクスポート/印刷に対応。
• DuPont製テフロンコーティング加熱板により長寿命かつ安定した温度制御を実現（典型的変動：小型機 ±2–3°C、大型機 ±5–6°C）。
• 軽量アルミ製クランプとコンパクトで移動性に優れた設計により取り扱い・輸送が容易。
• 安定した油圧圧力を確保するドイツ製オイルシールキット。
• 組立/分解時の油漏れを防ぐイタリア製STUCCHI製クイックカップリング4個を装備。
• 上面クロメート処理を施した一体型シャフトにより、フレームのねじれや変形を抑制。
• トリマーの安全スイッチにより手動で作動しない限り動作を無効化。
• IP54等級の制御システム、サーボ駆動の軽量シャーシを採用；トリマー/加熱板用の背面電源ソケットを内蔵し外部電源への依存を低減。
• DVS/ISO/WISの溶接規格に準拠；リモート診断およびファームウェア更新をサポート。

仕様 / スペック

• シリーズ：SWT-V（モデル：SWT-V800/500A、SWT-V1000/630A、SWT-V1200/630A、SWT-V1600/1200A）。
• 溶接範囲 OD（mm）：
  • SWT-V800/500A：500–800
  • SWT-V1000/630A：630–1000
  • SWT-V1200/630A：630–1200
  • SWT-V1600/1200A：1200–1600
• リデューサーインサート（供給サイズ）：
  • SWT-V800/500A：500、560、630、710
  • SWT-V1000/630A：630、710、800、900
  • SWT-V1200/630A：630、710、800、900、1000
  • SWT-V1600/1200A：1200、1400
• 電源：400V 50/60Hz（全モデル）。
• 定格出力（kW）：
  • SWT-V800/500A：17.60
  • SWT-V1000/630A：23.40
  • SWT-V1200/630A：29.00
  • SWT-V1600/1200A：49.50
• ピストン面積（cm²）：
  • SWT-V800/500A：44.00
  • SWT-V1000/630A：38.80
  • SWT-V1200/630A：50.70
  • SWT-V1600/1200A：（未記載）
• 総重量 M.W./G.W.（kg）：
  • SWT-V800/500A：1300 / 1420
  • SWT-V1000/630A：2400 / 2600
  • SWT-V1200/630A：2520 / 2780
  • SWT-V1600/1200A：7800 / -
• 報告保存容量：> 2,000（ローカル/USB/印刷対応）。
• 操作盤保護等級：IP54（制御システム）。
