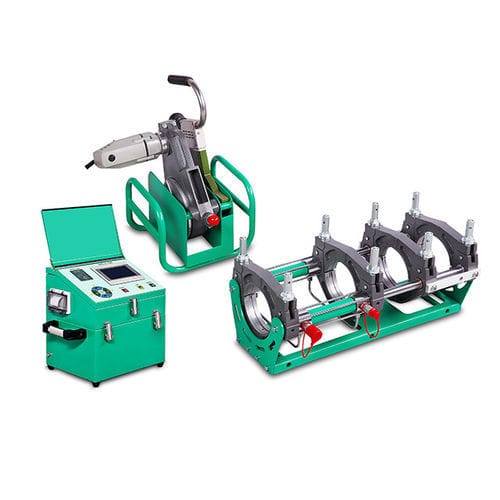

両端繋ぎ溶接機 SWT-V160/63A

自動パイプ用熱可塑性プラスチック

概要
SWT-Vシリーズは、現場および作業場向けの自動CNC油圧突合せ溶接機で、熱可塑性パイプ（HDPE/PE/PP/PVDF）の溶接を目的としています。鉱業、上下水道、産業配管に適しています。

主な特長

• 安定した油圧制御を実現する完全封筒型CNC油圧制御ユニット。
• PLCタッチスクリーンとRFIDによるオペレーターアクセス制御で操作と追跡が可能。
• 2000件以上の溶接レポートを本体保存、USBエクスポートおよび印刷に対応。
• 現場での取り回しに適した軽量クランプとコンパクト設計。

モデルと溶接範囲

• SWT-V160/63A：溶接外径(OD) (mm)：(50)*63-160。削減インサート：(50)*63, 75, 90, 110, 125, 140。定格出力：2.5 kW。ピストン面積：6.27 cm²。MW/GW (kg)：96 / 124。
• SWT-V200/63A：OD (mm)：63-200。インサート：63, 75, 90, 110, 125, 140, 160, 180。定格出力：3.0 kW。ピストン面積：6.27 cm²。MW/GW (kg)：110 / 140。
• SWT-V250/90A：OD (mm)：(75)*90-250。インサート：(75)*, 90, 110, 125, 140, 160, 180, 200, 225。定格出力：4.25 kW。ピストン面積：10.99 cm²。MW/GW (kg)：137 / 163。

製品の特長

• 低付着で温度管理に優れるDuPontテフロンコーティング加熱板。
• 精密な温度制御（小型機 ±2–3°C、大型機 ±5–6°C）とトリマーの安全スイッチ。
• 高性能のオイルシールキット（ドイツ製）およびSTUCCHIクイックカップリング（イタリア）4組により、組付け時間短縮と油圧漏れ防止を実現。
• 耐荷重時の剛性向上のためのクロメート処理された一体軸。
• IP54保護の自動制御ボックス、軽量サーボ部品、周辺機器用リアソケット、DVS/ISO/WIS溶接プログラム対応。

技術仕様

• 対応材料：HDPE, PE, PP, PVDF。
• 用途：飲料水、排水、上下水道工事、鉱業、産業用流体輸送、HDPE船体、地熱システム、灌漑、養殖。
• オペレーターインターフェース：PLCタッチスクリーン、RFID、マルチランゲージ溶接プログラム。
• データ：2000件以上の溶接レポート保存、USBエクスポートおよび印刷対応。
• 制御・安全：CNC油圧制御、安全スイッチ、RFIDアクセス。
• 油圧・接続部：ドイツ製オイルシール、STUCCHIクイックカップリング。
• 加熱板：DuPontテフロンコーティング。
• 保護・サポート：IP54制御ボックス、リモート診断およびプログラム更新対応。
• 保証：2年保証。
