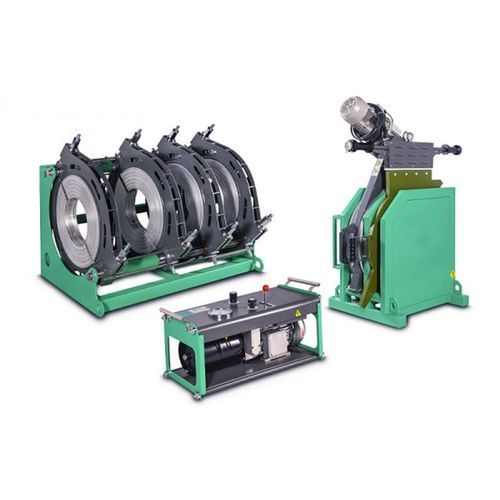

両端繋ぎ溶接機 SWT-V800/500SHP

自動大径用パイプ用

製品概要
HDPE、PP、PVDF 管用の高圧バットフュージョン溶接機。鋼およびアルミニウム構造で現場および工場での使用に対応。適用外径 500–800 mm（20"–30" IPS）。飲料水、ガス、産業用配管工事向けに設計。ISO 21307 および ASTM F2620 に準拠。2年保証とプロのアフターサービスを提供。

主な特長

• 溶接範囲：500–800 mm（20"–30" IPS）。
• 最大 180 BAR まで調整可能な油圧システムにより正確な加圧での溶接が可能。
• テフロンコーティングの加熱板、最大温度 320 ℃。
• 設定可能なパラメータと見やすい表示を備えた直感的な操作パネル。
• 温度センサー、非常停止、電気的保護などの安全機能を装備。

データシート

• 型式：SWT-V800/500SHP
• 溶接適用外径：500–800 mm
• リデューサーインサート：500、560、630、710
• インサートタイプ：Multi / ISO / Single
• ピストン面積：44 cm²
• 溶接圧力範囲：0–180 BAR
• 電源：380V 50/60Hz、3P
• 定格出力：16.9 kW
• 加熱器出力：12.5 kW
• トリマー出力：2.2 kW
• ポンプ出力：2.2 kW
• 最高温度：320 ℃
• 梱包寸法（例）：2230×1460×1600 mm、1390×1000×1660 mm、850×400×560 mm
• 総重量：1290 kg

用途

• 飲料水供給ネットワーク
• 廃水処理システム
• 鉱山・産業用配管
• 地熱暖冷房設備
• ガスパイプラインプロジェクト
• 養殖の浮き養殖場システム
• HDPE 船体製作
• 産業用流体輸送
• 都市インフラ配管
• 浄水設備の接続
• 農業用灌漑システム

技術仕様

• 型式：SWT-V800/500SHP
• 溶接範囲（O.D.）：500–800 mm
• リデューサーインサート：500、560、630、710
• インサートタイプ：Multi / ISO / Single
• ピストン面積：44 cm²
• 溶接圧力：0–180 BAR
• 電源：380V 50/60Hz、3P
• 定格出力：16.9 kW
• 加熱器：12.5 kW
• トリマー：2.2 kW
• ポンプ：2.2 kW
• 最高温度：320 ℃
• 梱包寸法：データシート参照
• 総重量：1290 kg
