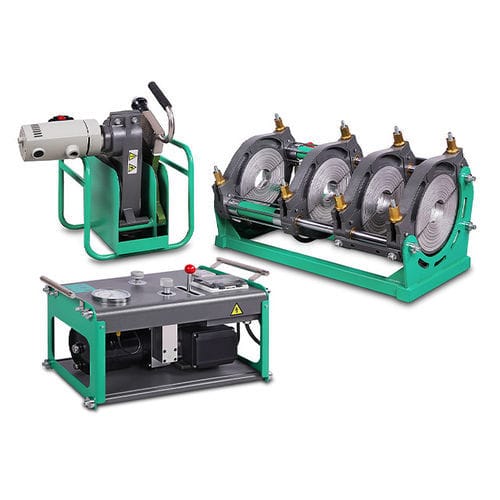

両端繋ぎ溶接機 SWT-V250/90H

ホットプレート手動式床置型

概要
直径90–355mmのPE/HDPE/PP/PVDF管向け油圧式バットフュージョン溶接機。モデル：SWT-V250/90H、SWT-V315/90H、SWT-V355/90H。給水、排水、産業用流体移送、鉱山配管、地熱配管に対応します。

主な特長

• 最大約80 barの出力が可能な油圧ユニットと、溶接中の圧力安定化用アキュムレータ。
• PTFE（テフロン）コーティングの加熱プレート、温度制御および約±3°Cの温度安定性。
• 高度な温度制御スイッチと漏電保護付きの遮断器。
• 高負荷対応のソリッドリレーと油圧ブロック側面の安全弁。
• クイックリリース式の一体型シャーシで分解・保守が容易。ステンレス製ジョンクションボックス。
• エンド準備用の電動ドリル付きパイプトリマー、操作性を考慮した人間工学的ハンドル。

用途

• 飲料水配管および送配水管の敷設
• 下水処理施設および都市インフラ配管
• 産業プロセスおよび流体輸送配管
• 鉱山向け配管および地下流体輸送
• 地熱暖房・冷却ネットワーク

技術仕様

• モデル: SWT-V250/90H | SWT-V315/90H | SWT-V355/90H
• 溶接範囲 OD (mm): SWT-V250/90H = 90–250; SWT-V315/90H = 90–315; SWT-V355/90H = 90–355
• リデューサー（径）: SWT-V250/90H = 90, 110, 125, 140, 160, 180, 200, 225; SWT-V315/90H = 90, 110, 125, 140, 160, 180, 200, 225, 250, 280; SWT-V355/90H = 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315
• 電源: 220V 50Hz（全モデル）
• 定格出力 (kW): SWT-V250/90H = 4.25; SWT-V315/90H = 5.25; SWT-V355/90H = 6.25
• ピストン面積 (cm²): SWT-V250/90H = 10.99; SWT-V315/90H = 20.02; SWT-V355/90H = 20.02
• 正味/総重量 (kg): SWT-V250/90H = 137 / 163; SWT-V315/90H = 189 / 234; SWT-V355/90H = 208 / 256

材料と認証

• 対応材料: PE/HDPE、PP、PVDF
• 加熱プレート: PTFE（テフロン）コーティングで付着低減
• CE認証、2年保証および技術サポートあり
