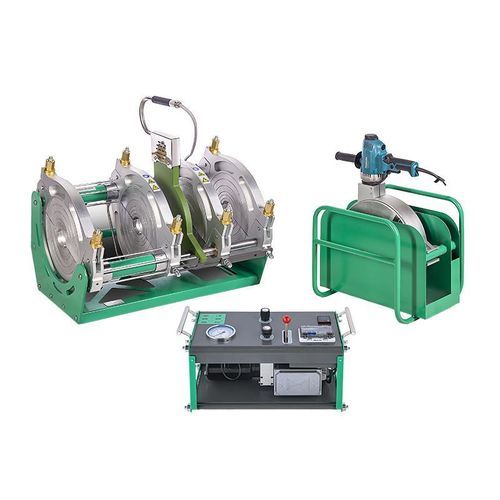

両端繋ぎ溶接機 SWT-V160/63SHP

手動式パイプ用熱可塑性プラスチック

PN25規格のHDPE給水管用高圧突合せ（熱融着）溶接機で、適用管径は63 mm〜355 mmです。精密に加工されたアルミニウムシャーシ、カートリッジ式油圧バルブ、Makita駆動のトリマーを備え、上下水道、ガス、産業、鉱山向けに安定した熱融着接合を実現します。

主な特長

• メンテナンスが容易なカートリッジ式油圧バルブ。
• Makita電動ドリル駆動のトリマーとウォーム/タービン駆動による安定した端面加工。
• パイプの滑りを防ぐために精密加工された外側・内側クランプ（アルミ製）。
• フレーム上の油圧ホースはステンレス製で、腐食や亀裂に強い構造。
• Dupont製PTFE（テフロン）コーティングの加熱プレートとステンレス製接続ボックスを採用。
• シリンダーおよびタイロッドはステンレス製、シールは国際的に定評のあるメーカー品を使用。

仕様（概要）

• モデル: SWT-V160/63SHP、SWT-V200/63SHP、SWT-V250/90SHP、SWT-V315/90SHP、SWT-V355/90SHP。
• 溶接範囲（外径）：SWT-V160/63SHP = 63–160 mm；SWT-V200/63SHP = 63–200 mm；SWT-V250/90SHP = 90–250 mm；SWT-V315/90SHP = 90–315 mm；SWT-V355/90SHP = 90–355 mm。
• リデューサーインサート：63、75、90、110、125、140（モデルにより160/180/200/225/250/280/315まで拡張可能）。
• インサートタイプ：Multi / ISO / Single。
• ピストン面積：6.27 cm²（SWT-V160/200）；10.99 cm²（SWT-V250）；20.02 cm²（SWT-V315/355）。
• 溶接圧力範囲：0–180 BAR。
• 電源：220 V、50/60 Hz。
• 定格出力（モデル別）：SWT-V160 2.5 kW、SWT-V200 3 kW、SWT-V250 4.25 kW、SWT-V315 5.25 kW、SWT-V355 6.25 kW。
• ヒーター出力：モデルにより1 kW、1.5 kW、2 kW、3 kW、4 kW。
• トリマーパワー：小型モデル 0.75 kW、大型モデル 1.5 kW（Makita駆動）。
• ポンプ出力：0.75 kW。最大温度：320 ℃。

特性 / 技術仕様

• シャーシ：精密加工アルミ製で高い剛性と正確なアライメント、可搬性を確保。
• 油圧系：最大180 BARの高圧ユニット、カートリッジ式バルブで保守性に優れる。
• トリマー：アルミ加工のフライスボディとMakitaドリル、ウォーム/タービン駆動により安定した出力と均一な端面処理を実現。
• 加熱システム：Dupont PTFEコーティングの加熱プレートで均一な熱伝達と耐久性を確保。温度制御は表示と実温差を最小化。
• 対応材料：HDPE、PE、PP、PVDF等の熱可塑性樹脂。
• オプション／付属品：PeWeldBankデータロガー対応、ローラーサポート、スタブエンドホルダー、追加インサート等。
