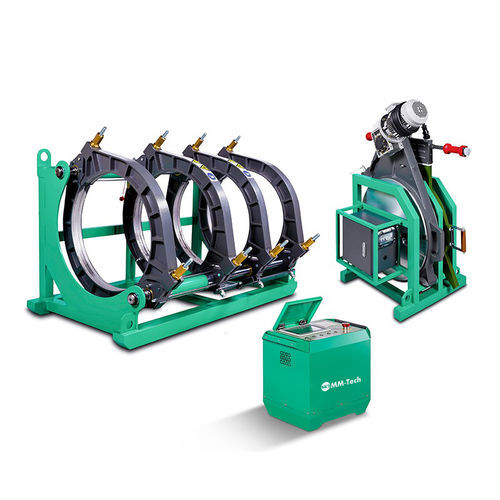

両端繋ぎ溶接機 SWT-V630/315A

自動プラスチックパイプ熱可塑性プラスチック

製品概要
HDPE、PE、PP、PVDF用のCNC自動バットフュージョン溶接機。工業用パイプラインの設置・保守向けに設計され、DVS 2207、ISO 21307、ASTM F2620の溶接規格に準拠。高精度の油圧制御を備え、現場作業向けにコンパクトで可搬性の高い構造です。

主な機能

• 精密で安定した溶接制御を実現する完全密閉型CNC油圧システム。
• PLCタッチスクリーンとRFIDユーザーアクセスによる安全なオペレーター管理。
• 現場でのレポート印刷とUSBエクスポート機能；最大2000件の溶接記録を内部保存。
• 付着を抑え寿命を延ばすDupont Teflonコーティング加熱板。
• 現場での輸送・展開を容易にする軽量アルミクランプとコンパクトなシャーシ。
• 工業・公共向けのHDPE、PE、PP、PVDF配管に対応。

仕様（データシート）

• 型式：SWT-V630/315A
• 溶接範囲（外径）：315-630 mm
• リデューサーインサート：315、355、400、450、500、560 mm
• 電源：400 V 50/60 Hz
• 定格出力：11.50 kW
• ピストン面積：23.06 cm²
• 機械重量（Net/Gross）：608 / 719 kg
• 加熱板：Dupont Teflonコーティング
• 操作インターフェース：PLCタッチスクリーン＋RFID
• 溶接レポート：印刷およびUSBダウンロード（最大2000レポート）

用途

• 上水道配水ネットワーク
• 廃水および下水処理システム
• 鉱山および産業用パイプライン
• HDPE造船および海洋配管
• 地熱暖房・冷却設備

技術仕様

• 型式：SWT-V630/315A
• 溶接範囲（外径）：315-630 mm
• リデューサーインサート：315、355、400、450、500、560 mm
• 電源：400 V 50/60 Hz
• 定格出力：11.50 kW
• ピストン面積：23.06 cm²
• 機械重量（Net/Gross）：608 / 719 kg
• 加熱板：Dupont Teflonコーティング（非粘着）
• 操作インターフェース：PLCタッチスクリーン＋RFID
• レポート容量：2000件、印刷およびUSB出力
