両端繋ぎ溶接機 SWT-V500/280H

パイプ用プラスチックパイプ熱可塑性プラスチック

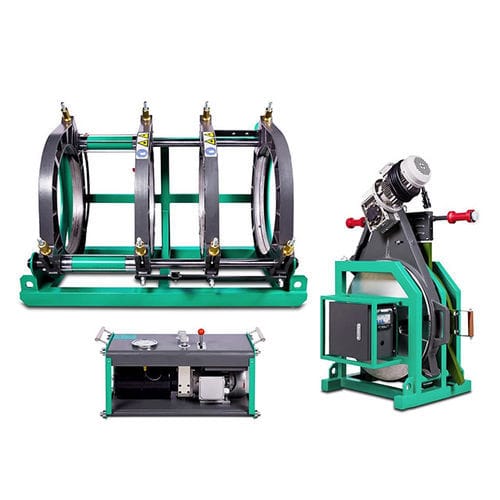

製品概要熱可塑性パイプ（HDPE、PP、PVDF）用の油圧式バットフュージョン溶接機。上水道、下水、鉱業、産業用配管の現場および作業場での使用を想定。MM-Tech製モデルSWT-V500/280Hは外径280〜500 mmに対応し、DVS 2207、ISO 21307、ASTM F2620に準拠しています。

主な特長

• 漏電保護付きサーキットブレーカーによる電気安全性。
• 安定した油圧接続のためのSTUCCHIクイックカップリング。
• 耐摩耗性と均一な熱伝達を実現するDuPont製テフロンコーティング加熱板。
• 溶接工程中の圧力を維持するアキュムレータ内蔵の油圧システム。
• 連続運転に適したファンレス高トルクモーター。

製品説明MM-Techの油圧式バットフュージョン機SWT-V500/280Hは、HDPE、PP、PVDFパイプの再現性の高いバット溶接のために軸方向力と温度を精密制御します。アキュムレータは接合サイクル中の圧力を安定させ、テフロンコーティング加熱板は表面付着を低減してメンテナンス間隔を延長します。組立ライン、現場配管施工、修理作業に適しています。

データシートModel: SWT-V500/280H
溶接範囲 O.D. (mm): 280-500
リデューサーインサート: 280、315、355、400、450
電源: 380V 50Hz 3P
定格出力 (kW): 10.3
ピストン面積 (cm²): 23.06
正味/総重量 (kg): 430 / 520

用途

• 上水道配管網
• 下水・汚水処理システム
• 鉱業・産業用配管
• 水処理プラント
• HDPE船体構造および海洋配管
• 地熱暖房・冷却システム
• 農業用灌漑および養殖

技術仕様

• Model: SWT-V500/280H
• 溶接外径範囲: 280–500 mm (11"–20" IPS)
• リデューサーインサート: 280、315、355、400、450
• 電源: 380V 50Hz 3相
• 定格出力: 10.3 kW
• ピストン面積: 23.06 cm²
• 正味/総重量: 430 kg / 520 kg
• 加熱板: DuPont Teflon コーティング
• 油圧システム: 圧力安定のためのアキュムレータ搭載
• 安全装置: 漏電保護付きサーキットブレーカー
• カップリング: STUCCHI クイックカップリング
• モーター: 連続運転向けファンレス設計
• 対応材料: HDPE、PE、PP、PVDF
• 規格: DVS 2207、ISO 21307、ASTM F2620
