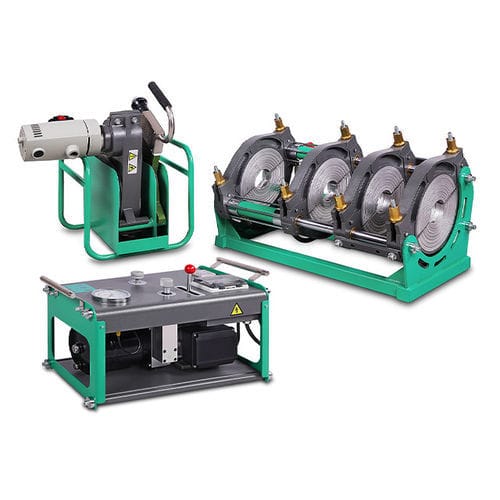

両端繋ぎ溶接機 SWT-V315/90H

手動式パイプ用プラスチック用

製品概要
水道、ガス、鉱業、産業プラント向けに設計されたHDPE、PP、PVDFパイプの据付・修理用油圧バットフュージョン溶接機。バットフュージョンの溶接基準であるDVS 2207、ISO 21307、ASTM F2620に準拠しています。

主な特徴

• 感電漏電保護付きのブレーカーで作業者と現場の安全を確保。
• 高荷重対応のソリッドリレーにより耐久性を向上。
• 温度制御スイッチの採用でヒーティングプレートの安定した加熱を実現。
• 溶接工程中の圧力を安定させるためのアキュムレータを内蔵。
• 過圧防止のための安全弁を油圧ブロックに装備。

製品説明
SWT-V315/90Hは直径90～315 mmのパイプに対して信頼性の高い再現性ある溶接接合を提供する油圧式バットフュージョン機です。油圧駆動とアキュムレータにより均一な加熱と制御された冷却を実現し、給水、ガス配管、産業用配管に適した強固な接合を提供します。

90-315mm 油圧バットフュージョン溶接機 データシート

• 型式: SWT-V315/90H
• 溶接範囲 外径 (mm): 90-315
• レデューサーインサート: 90, 110, 125, 140, 160, 180, 200, 225, 250, 280
• 電源: 220V 50Hz
• 定格出力: 5.25 kW
• ピストン面積: 20.02 cm²
• 梱包重量 M.W./G.W.: 189 kg / 234 kg

用途

• 上水道および給水ネットワーク
• ガス配管ネットワーク
• 廃水処理・下水道システム
• 鉱業および産業プラントの配管
• 造船におけるHDPE構造物
• 地熱暖房・冷却回路
• その他産業用流体輸送設備

技術仕様

• 適合規格: DVS 2207, ISO 21307, ASTM F2620（バットフュージョン）
• 対応材質: HDPE, PP, PVDF
• 動作方式: 圧力アキュムレータ付き油圧バットフュージョン
• 輸送重量（概算）: M.W. 189 kg / G.W. 234 kg
