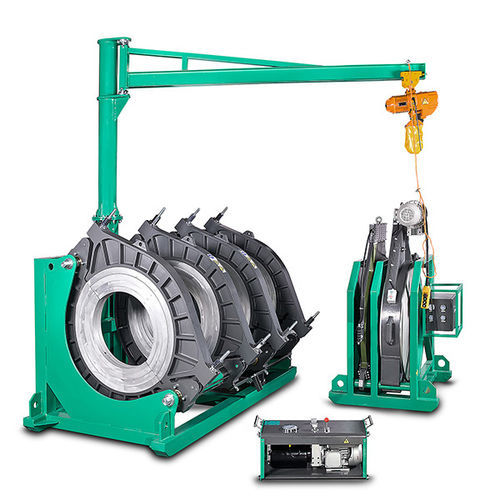

両端繋ぎ溶接機 SWT-V1000/630H

自動大径用パイプ用

大型径の熱可塑性パイプ接合向けに設計された油圧式バット溶接機。給水、ガス配管、採掘、産業プラントでの連続使用を想定しており、HDPE、PE、PP、PVDF の溶接に対応、温度と圧力を安定制御します。

主な特徴

• 漏電保護付きブレーカーにより作業者の安全を確保。
• STUCCHI クイックカップリングで信頼性の高い油圧接続を実現。
• DuPont 製テフロン被覆加熱板で付着を低減し、板寿命を延長。
• アキュムレータにより溶接中の圧力を安定化。
• 冷却ファンなしの高出力モーターで大口径管に必要なトルクを供給。
• 変形や油漏れに強いコンパクトで堅牢なシャーシ。油圧部品はドイツ・イタリア・日本などの主要供給元を採用。
• 加熱板と面取り工具は高精度の温度制御（各側で典型的に±7°Cの安定性）を備え、接続ボックスはステンレス製で耐食性あり。
• 強力な電動ドリル内蔵で効率的かつ精密な面取りが可能。人間工学に基づくハンドルで操作性向上。

用途

• 飲料水配管および上下水道インフラ。
• 下水処理および排水系。
• 都市ガス配管網。
• 鉱山向け配管および産業用流体移送。
• 地熱ヒート／冷却システムや大口径インフラ。
• 養殖用ケージ、HDPE船体製作、農業用灌漑設備。

仕様 / 技術データ

• モデルシリーズ：SWT-V（SWT-V1000/630H、SWT-V1200/630H、SWT-V1600/1200H）。
• 溶接可能外径範囲：
  • SWT-V1000/630H — 630–1000 mm
  • SWT-V1200/630H — 630–1200 mm
  • SWT-V1600/1200H — 1200–1600 mm
• リデューサー挿入例（モデル別）：
  • SWT-V1000/630H — 630, 710, 800, 900
  • SWT-V1200/630H — 630, 710, 800, 900, 1000
  • SWT-V1600/1200H — 630, 710, 800, 900, 1000, 1200, 1400
• 電源：380 V 50 Hz 3P（全モデル）。
• 定格出力（kW）：SWT-V1000/630H — 24 kW；SWT-V1200/630H — 29.5 kW；SWT-V1600/1200H — 52.5 kW。
• ピストン面積（cm²）：SWT-V1000/630H — 38.8；SWT-V1200/630H — 50.7；（SWT-V1600/1200Hは未記載）。
• 本体重量 MW/GW（kg 約）：SWT-V1000/630H — 2400 / 2600；SWT-V1200/630H — 2520 / 2780；SWT-V1600/1200H — 約7800。
• 油圧圧力：パワーステーションにより最大約160 bar（構成に依存）。
• 認証・保証：CE 認証、製品説明に記載の2年保証。
