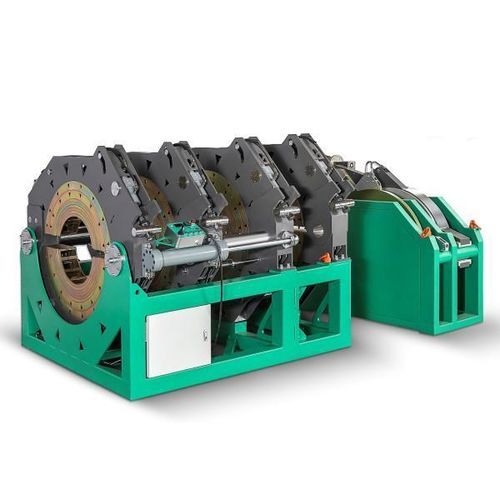

両端繋ぎ溶接機 SWT-V series自動大径用プラスチックパイプ
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 両端繋ぎ
- 動作モード
- 自動
- 用途
- プラスチックパイプ, 大径用
- 電源
- 三相380V
- その他の特徴
- CE, 電動, ISO, 高圧
- 出力
最大: 21,500 W
最少: 17,500 W
詳細
大口径熱融着（バット融着）高圧溶接機 — 型式 SWT-V1000/630SHP、SWT-V1200/630SHP。
概要
主な特徴
技術表（モデル比較）
仕様 / 技術詳細
概要
- MM-Tech の機械は、鉱山、水道インフラ、ガス配管などの過酷な環境での HDPE、PE、PP、PVDF 管のバット融着溶接向けに設計されています。
- 対応径は 630〜1200 mm の大口径に対応するモデル構成です。
主な特徴
- 短いスピゴット継手の溶接時に安定性を高める「3+1」フレーム設計。
- 日本、米国、イタリアなどの信頼できる供給元のオイルシール、クイックコネクタ、圧力弁を用いた高精度油圧制御。
- 温度差を抑え、溶融樹脂の付着を低減する厚手のテフロンコーティング加熱プレート。
- 効率的で精度の高い端面加工を実現する片面ダブルブレードの強力フライス（トリマー）。
- 操作性を高める人間中心のインターフェースと直感的な操作系。
- 作業者リスクを低減する複数の安全保護機構を統合。
- 用途：水道インフラ、ガス配管、産業用パイプライン、鉱山配管。
- CE 認証、2 年保証および技術サポートを提供。
技術表（モデル比較）
- モデル: SWT-V1000/630SHP | SWT-V1200/630SHP
- 溶接範囲 OD (mm): 630–1000 | 630–1200
- リデューサーインサート: 630, 710, 800, 900 | 630, 710, 800, 900, 1000
- インサート種類: Multi / ISO / Single | Multi / ISO / Single
- ピストン面積: 38.80 cm² | 50.70 cm²
- 溶接圧力範囲: 0–160 BAR | 0–160 BAR
- 電源: 380V 50/60Hz, 3P | 380V 50/60Hz, 3P
- 定格出力: 22.7 kW | 28.5 kW
- ヒーター出力: 17.5 kW | 21.5 kW
- トリマ出力: 3 kW | 4 kW
- ポンプ出力: 2.2 kW | 2.2 kW
- 温度範囲: 最大 320 ℃ | 最大 320 ℃
- 梱包寸法（例）: 2600×1890×1990 / 1370×1220×2110 / 850×400×560 (V1000) | 2900×1600×2300 / 1220×1000×2350 / 850×400×560 (V1200)
- 総重量（概算）: 2318 kg | 3595 kg
仕様 / 技術詳細
- 対応材料: HDPE、PE、PP、PVDF。
- フレーム: 「3+1」設計で短いスピゴット時の溶接安定性を向上。
- 油圧系: 160 BAR までの精密な圧力制御を可能にする高品質部品を採用。
- 加熱システム: テフロンコーティングの厚手プレート、最大 320 ℃、均一な加熱と付着低減を実現。
- フライス/トリミング: 高効率フライスと専用トリマ出力（3 kW / 4 kW）。
- 電気要件: 380V、50/60Hz、3 相。
- 定格消費電力: SWT-V1000 = 22.7 kW、SWT-V1200 = 28.5 kW。
- 梱包・輸送: モデルごとに複数の梱包箱サイズを提供。
- 認証とサービス: CE、2 年保証、技術サポートおよび現地トレーニング可。
