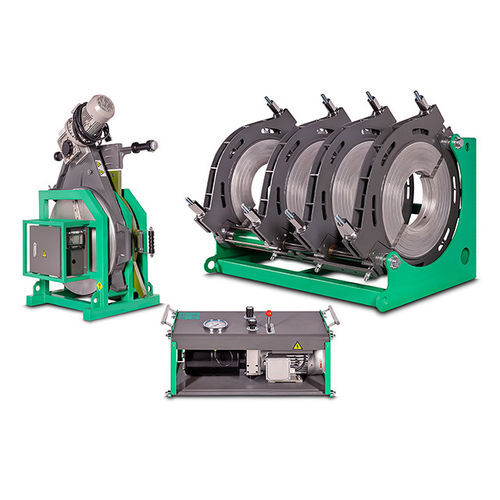

両端繋ぎ溶接機 SWT-V450/280H

手動式大径用パイプ用

概要
SWT‑Vシリーズは、大口径の熱可塑性パイプ（HDPE、PE、PP、PVDF）用の突合せ（バット）溶接油圧機です。鉱業、上水道、下水道、産業配管などの過酷な現場向けに設計され、安定した溶接圧、精密な温度制御、メンテナンス性の高い油圧ユニットを備えています。

主な特徴

• 漏電保護付き遮断器による電気安全対策。
• STUCCHIクイックカップリングで安定した油圧接続を確保。
• DuPont製テフロンコーティング加熱板により付着を低減、寿命を延長。温度均一性は概ね±5°C。
• 溶接中の圧力を安定させるアキュムレータを内蔵。
• ファンレス高出力モーター、カートリッジ弁式の油圧ユニットで約120 barまで対応。
• 強固なコンパクトフレームにより変形や油漏れを抑制。

用途

• 上水道、下水・排水システム向けのHDPE、PE、PP、PVDF配管の敷設・補修。
• 鉱業向けパイプライン（スラリー輸送、ガス排出）、産業配管、地熱利用設備。
• 農業用灌漑設備や公共土木工事での耐久性のある熱可塑性継手。

オプション・付属品

• 溶接パラメータ記録用データロガー（例：PEWELDBANK）。
• 各種径用のリデューサーインサート、エンドサポート、ローラーサポート、クレーン等の搬送装置。
• 単体またはロットでの安全な梱包・発送オプション。

仕様 / 技術データ

• モデル：SWT‑V450/280H、SWT‑V500/280H、SWT‑V630/315H、SWT‑V800/500H。
• 溶接範囲 OD (mm)：280–450（SWT‑V450/280H）；280–500（SWT‑V500/280H）；315–630（SWT‑V630/315H）；500–800（SWT‑V800/500H）。
• リデューサーインサート（例）：SWT‑V450/280H — 280、315、355、400；SWT‑V500/280H — 280、315、355、400、450；SWT‑V630/315H — 315、355、400、450、500、560；SWT‑V800/500H — 500、560、630、710。
• 電源：380 V 50 Hz 3P（全モデル）。
• 定格出力（kW）：8.38（SWT‑V450/280H）；10.3（SWT‑V500/280H）；12.3（SWT‑V630/315H）；18.2（SWT‑V800/500H）。
• ピストン面積（cm²）：22.37、23.06、23.06、44（各モデルに対応）。
• 本体重量 MW/GW（kg）：405 / 486；430 / 520；618 / 729；1300 / 1420（モデル別）。
• 油圧ユニット：カートリッジ弁、サービス用クイックディスコネクトフレーム、最大約120 bar対応。
