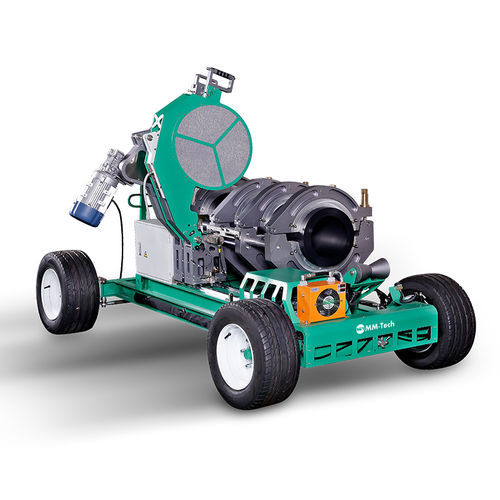

両端繋ぎ溶接機 Mazinger 450i

ホットプレート自動台車付き

MM-Tech Mazinger 450i は、現場向けに設計されたトレーラー搭載式の突合せ（バット）溶接機です。200–450 mm（6"–18" IPS）の範囲で、HDPE、PE、PP、PVDF 等の熱可塑性管の高力・高精度な自動／手動溶接を行います。

主要機能

• 現場での移動性を確保するトレーラー搭載シャーシ（牽引用リングで牽引可能）
• 溶接力を均等に分散する二軸構造フレーム
• 保護フレームと断熱シールドを備えた加熱プレートを搭載
• 高能力トリマー（1.5 kW）を搭載 — 電動駆動、調整用に取り外し可能で溝内作業対応
• 溝内作業に対応する取り外し可能な機械台車
• 第3クランプと第4クランプの間での溶接に対応する牽引バー
• クイックフィット（ISO）インサートと素早い着脱機構、滑り止め付強化ジョー
• パイプの積み下ろしを支援する油圧リフター
• 最大30,000件の溶接レポートを保存できる取り外し式操作パネル、USBによるデータダウンロード・ファームウェア更新対応
• SIEMENS PLC による完全自動制御オプション；手動/自動モデルあり

技術仕様

• ブランド: MM-Tech
• 商用指定（モデル）: Mazinger 450i
• 型式 / 参照: 902306450 (ARMOR 450i), 902306618 (ARMOR 18i), 902307450 (ARMOR 450), 902307618 (ARMOR 18)
• 動作モード: 自動（高力）および手動（高力）
• 電源（標準）: 220/380V, 50/60Hz, 3相
• 溶接範囲（能力）: 200 mm – 450 mm（6" IPS – 18" IPS）
• インサート型式: Quick Fit（ISOインサート）
• ヒーター出力: 6 kW
• トリマー出力: 1.5 kW
• 電動機出力: 2.2 kW
• 油圧システム圧力: 最大 180 Bar（約2610 PSI）
• 油圧タンク容量: 5 リットル（1.32 ガロン）
• 機械重量（インサート除く）: 964 Kg（2120 lbs）
• 梱包重量（インサート含む）: 1203 Kg（2646 lbs）
• フレーム / シャーシ: 溶接鋼管構造
• フロントアクスル: リンケージ
• タイヤ: ハイフローテーション空気入りタイヤ
• 輸送: 牽引用リングで牽引
• 機械台車: 取外し可能
• 機械寸法: 2550 mm x 1660 mm x 1605 mm（100" x 65" x 63"）
• 機械台車寸法: 1220 mm x 1300 mm x 1285 mm（48" x 51" x 50"）
• 梱包寸法: 2640 mm x 1780 mm x 1650 mm（96" x 70" x 65"）
• オプション構成: インサート（使用可能）、スタブエンド装置、移動式支持ローラー、データロガー（手動版互換）
• データロギング: 手動版はPEWELDBANKに対応；取外し式パネルは最大30,000レポートを保存しUSBでダウンロード/ファーム更新
• 対応材料: HDPE、PE、PP、PVDF
