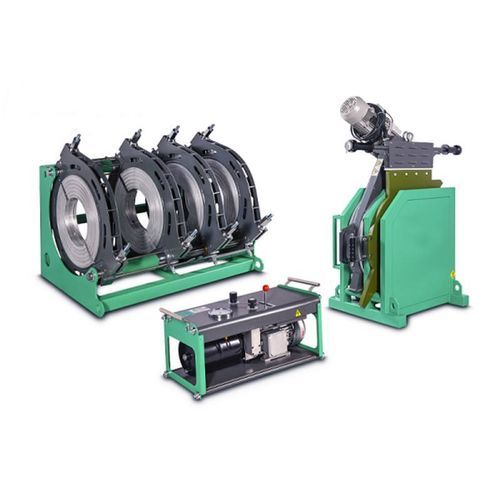

両端繋ぎ溶接機 SWT-V630/315SHP

自動大径用プラスチックパイプ

製品概要
鋼とアルミニウム製の高圧バットフュージョン溶接機で、給水・ガス・インフラ工事向けのHDPE、PP、PVDFパイプの溶接に対応します。ISO 21307およびASTM F2620に準拠し、現場および工場での精密で信頼性の高い溶接を実現します。

主な特長

• 広い溶接範囲：315–630 mm（12″–24″ IPS）でさまざまなプロジェクトに対応。
• 堅牢な油圧システム：接合部の一貫した品質を確保する精密な圧力制御（0–180 BAR）。
• テフロンコーティング加熱板：均一な加熱と加熱板の長寿命化。
• 使いやすい操作パネル：調整可能な溶接パラメータと現場向けの簡単操作。
• 安全装置：温度センサー内蔵および非常停止で作業者を保護。

追加説明
本機はトリマー（切削）およびポンプユニットを備え、端面処理と油圧駆動に対応します。モジュラー式のリデューサーインサート（315、355、400、450、500、560）およびMulti/ISO/Single互換により、異なる管径・規格への迅速な設定が可能です。

データシート
型式：SWT-V630/315SHP
溶接適用外径：315–630 mm
リデューサーインサート：315、355、400、450、500、560
インサート種別：Multi / ISO / Single
ピストン面積：23.06 cm²
溶接圧力範囲：0–180 BAR
電源：380 V、50/60 Hz、3相
定格出力：12.3 kW
加熱器出力：9.3 kW
トリマ出力：1.5 kW
ポンプ出力：1.5 kW
最高温度：320 ℃
梱包寸法：1620×1150×1240 mm ; 1040×740×1480 mm ; 820×370×530 mm
梱包総重量：739.2 kg
対応管材：HDPE、PP、PVDF
規格：ISO 21307、ASTM F2620

技術仕様

• 型式：SWT-V630/315SHP
• 溶接径範囲：315–630 mm（12″–24″ IPS）
• 使用可能なリデューサーインサート：315、355、400、450、500、560
• インサート種別：Multi / ISO / Single
• ピストン面積：23.06 cm²
• 溶接圧力範囲：0–180 BAR
• 電源：380 V、50/60 Hz、3相
• 定格出力：12.3 kW；加熱器出力：9.3 kW
• トリマ出力：1.5 kW；ポンプ出力：1.5 kW
• 最高温度：320 ℃
• 梱包寸法：1620×1150×1240 mm ; 1040×740×1480 mm ; 820×370×530 mm
• 梱包総重量：739.2 kg
• 対応管材：HDPE、PP、PVDF
• 適合規格：ISO 21307、ASTM F2620
