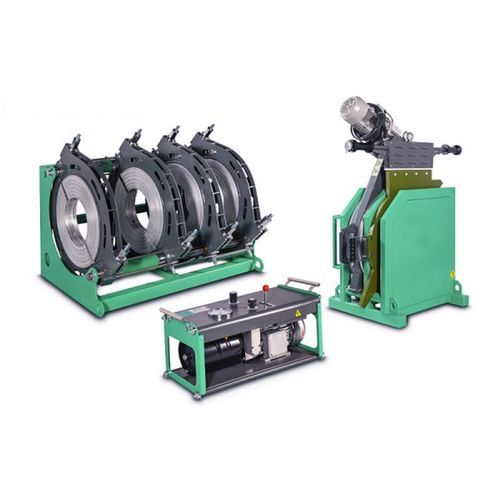

両端繋ぎ溶接機 SWT-V500/280SHP

自動パイプ用熱可塑性プラスチック

製品概要
高圧突合せ（バットフュージョン）溶接機で、HDPE、PE、PP、PVDF 管の外径 280-500 mm に対応します。鋼およびアルミニウム部品で構成された SWT-V500/280SHP は、配管工事、給水・ガス配管網、産業設備向けに設計され、ISO 21307 および ASTM F2620 に準拠しています。

主な特長

• 広い溶接範囲：280-500 mm（11"-20" IPS）、200、225、250 mm 用のリデューサーインサートを装備。
• 最大 180 BAR の高圧を安定して制御する堅牢な油圧システム。
• テフロンコーティング加熱板により均一な加熱と長寿命を実現。
• 調整可能な溶接パラメータを備えた使いやすい操作パネルで再現性の高い溶接が可能。
• 温度センサーや非常停止などの安全機能を搭載。

仕様書（抜粋）
Model: SWT-V500/280SHP
溶接範囲 O.D. (mm): (200,225,250)*280-500
リデューサーインサート: 280, 315, 355, 400, 450
インサートタイプ: Multi / ISO / Single
ピストン面積: 23.06 cm²
溶接圧力範囲: 0 - 180 BAR
電源: 380V 50/60Hz, 3P
定格出力: 10.3 kW
加熱器出力: 7.3 kW
トリマー出力: 1.5 kW
ポンプ出力: 1.5 kW
最高温度: 320℃
梱包寸法: 1600×1020×1100 mm; 1040×720×1320 mm; 820×370×530 mm
総重量: 611.2 kg

説明
SWT-V500/280SHP は、熱可塑性パイプの高精度で高強度な接合を実現します。油圧制御、テフロン加熱板、操作性に優れたコントロールにより、現場および予備製作施設での使用に適しています。給水、ガス管、および産業用流体システムに推奨されます。

技術仕様

• Model: SWT-V500/280SHP
• 溶接範囲 O.D.: (200,225,250)*280-500 mm
• リデューサーインサート: 280, 315, 355, 400, 450
• インサートタイプ: Multi / ISO / Single
• ピストン面積: 23.06 cm²
• 溶接圧力範囲: 0 - 180 BAR
• 電源: 380V, 50/60Hz, 3P
• 定格出力: 10.3 kW
• 加熱器出力: 7.3 kW
• トリマー出力: 1.5 kW
• ポンプ出力: 1.5 kW
• 最高温度: 320℃
• 梱包寸法: 1600×1020×1100 mm; 1040×720×1320 mm; 820×370×530 mm
• 総重量: 611.2 kg
• 対応材料: HDPE, PE, PP, PVDF
• 適合規格: ISO 21307, ASTM F2620
